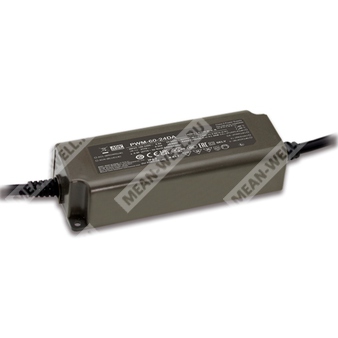

PWM-60-24DA2 - источник питания постоянного напряжения 24 В с ШИМ-выходом и интерфейсом DALI-2 для светодиодных нагрузок.
Компонент PWM-60-24DA2 представляет собой импульсный AC/DC LED-драйвер мощностью 60 Вт с режимом постоянного напряжения и ШИМ-формированием выходного тока. Устройство предназначено для питания светодиодных лент и других светодиодных нагрузок, требующих стабильного напряжения 24 В и регулирования яркости по ШИМ-принципу. Исполнение DA2 означает поддержку интерфейса DALI-2; для данной модификации в документе указана работа в составе системы управления освещением с цифровым диммированием.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| PWM | Серия драйверов с ШИМ-выходом |
| 60 | Номинальная мощность 60 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| DA2 | Вариант с интерфейсом DALI-2 |
Основные особенности
- ШИМ-выход с режимом постоянного напряжения.
- Диапазон входного напряжения переменного тока 90–305 В AC.
- Высокий КПД, до 90%.
- Полностью герметизированное исполнение с уровнем защиты IP67.
- Поддержка цифрового управления DALI-2 для модификации DA2.
- Работа при естественной конвекции без вентилятора.
- Подходит для аварийного освещения согласно IEC 61347-2-13.
- Встроенная активная коррекция коэффициента мощности.
- Защита от перегрузки, короткого замыкания, перенапряжения и перегрева.
Применение
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Промышленное освещение.
- Аварийное освещение.
Описание
Серия PWM-60 — это 60-ваттные AC/DC драйверы для светодиодных нагрузок с постоянным выходным напряжением и ШИМ-формированием выходного тока. Такое построение позволяет сохранять равномерность яркости при работе со светодиодными лентами. Модификация PWM-60-24DA2 рассчитана на выходное напряжение 24 В и относится к исполнению с цифровым интерфейсом DALI-2.
Устройство работает от сети переменного тока 90–305 В и сохраняет работоспособность при высокой эффективности. Конструкция без вентилятора позволяет использовать источник в широком диапазоне температур корпуса и окружающей среды. Степень защиты IP67 допускает применение в сухих, влажных и мокрых местах при соблюдении требований монтажа.
Для регулирования яркости применяются входы диммирования. В документации для серии указана ШИМ-логика управления выходом, а для варианта DA2 — цифровое управление по DALI-2. Минимальный уровень диммирования для DALI-типа составляет 0,2%.
Таблица параметров модели PWM-60-24DA2
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 2,5 А |
| Номинальная мощность | 60 Вт |
| Диапазон диммирования | 0–100% |
| Частота ШИМ | 1,47 кГц для Blank/DA-типа, 2,5 кГц для DA2-типа |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,92 при 277 В AC, при полной нагрузке |
| Входной ток | 0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,32 А при 277 В AC |
| Пусковой ток | 50 А, cold start, длительность импульса 270 мкс, измерение при 50% Ipeak на 230 В AC; соответствует NEMA 410 |
| Ток утечки | < 0,25 мА при 277 В AC |
| Время установки / нарастания | 500 мс, 80 мс при 115 В AC или 230 В AC |
| Время удержания | 16 мс при 115 В AC или 230 В AC |
| Частота коррекции / преобразования | PFC: 50–120 кГц; PWM: 60–130 кГц |
Выход
| Параметр | Значение |
| Тип выхода | Постоянное напряжение с ШИМ-управлением |
| Номинальное выходное напряжение | 24 В |
| Номинальный ток | 2,5 А |
| Номинальная мощность | 60 Вт |
| Диапазон регулирования | 0–100% |
| Частота ШИМ выхода | 2,5 кГц для DA2-типа |
Защита
| Параметр | Значение |
| Перегрузка | 108–130% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Отключение выходного напряжения, восстановление после повторного включения; для DA2-типа — режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 28–34 В |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Tcase от -40 до +85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5 G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Высота эксплуатации | Снижение допустимой температуры окружающей среды на 3,5 °C/1000 м для моделей без вентилятора при высоте выше 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P–O/P: 3,75 кВ AC; I/P–DA: 1,5 кВ AC; O/P–DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и стандарты
| Параметр | Значение |
| ЭМС по помехоэмиссии | Соответствие BS EN/EN 55015, BS EN/EN 61000-3-2 Class C при нагрузке ≥60%, BS EN/EN 61000-3-3, GB/T 17743, GB 17625.1, EAC TP TC 020 |
| ЭМС по помехоустойчивости | Соответствие BS EN/EN 61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN 61547; уровень light industry, импульсная помехоустойчивость линия-линия 2 кВ; EAC TP TC 020 |
| Стандарты DALI | IEC 62386-101, 102, 207, 251 для DA/DA2-типа; устройство типа 6 (DT6) |
| Стандарты безопасности | UL 8750 type HL; UL 879 для 12 В и 24 В Blank Type; CSA C22.2 No. 250.13-12; ENEC BS EN/EN 61347-1, BS EN/EN 61347-2-13 independent, BS EN/EN 62384, IP67, BIS IS 15885, EAC TP TC 004, GB 19510.1, GB 19510.14; конструкция по BS EN/EN 60335-1; пригоден для аварийных установок согласно BS EN/EN 61347-2-13 appendix J |
MTBF
| Параметр | Значение |
| MTBF | 2626,6 тыс. часов минимум по Telcordia SR-332 (Bellcore); 227,1 тыс. часов минимум по MIL-HDBK-217F при 25 °C |
Габариты и упаковка
| Параметр | Значение |
| Размеры | 150 × 53 × 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 1,0 куб. фут |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время установки измеряется при первом холодном запуске. Включение и выключение драйвера может увеличивать это время.
- Драйвер рассматривается как компонент, применяемый совместно с конечным оборудованием. Поскольку ЭМС зависит от условий окончательной установки, производитель конечного оборудования должен повторно подтвердить соответствие ЭМС на готовой установке.
- Для этой серии типичный срок службы более 50 000 часов обеспечивается при температуре Tcase, особенно в точке tc или TMP, около 75 °C либо ниже.
- Для моделей без вентилятора при высоте эксплуатации более 2000 м допустимое снижение температуры окружающей среды составляет 3,5 °C на 1000 м.
- Перед применением необходимо ознакомиться с руководством пользователя по вопросам установки и требований к влагозащите.
- Для корректной работы DALI-управления время установки следует проверять с контроллером, поддерживающим функцию включения по шине DALI; в противном случае время установки будет более 0,5 с для DA-типа.
