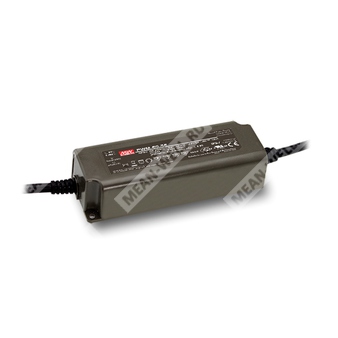

PWM-60-24KN - 60-ваттный KNX светодиодный драйвер с постоянным напряжением 24 В и PWM-регулированием яркости.
Краткое назначение: источник питания для светодиодных лент и других светодиодных нагрузок постоянного напряжения с встроенным интерфейсом KNX и ШИМ-управлением выходом.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PWM | Источник питания с выходом в виде ШИМ-регулируемого сигнала |
| 60 | Номинальная мощность 60 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| KN | Встроенная KNX-технология управления |
Назначение и особенности
PWM-60-24KN представляет собой AC/DC светодиодный драйвер мощностью 60 Вт с режимом постоянного напряжения и PWM-выходом. Устройство предназначено для питания светодиодных лент и светодиодных ламп постоянного напряжения, обеспечивая поддержание цветовой температуры и равномерности яркости при регулировании методом изменения скважности.
Встроенный интерфейс KNX позволяет работать без применения шлюза KNX-DALI. Выходная частота ШИМ регулируется пользователем через ETS и может быть изменена до 4 кГц. Минимальный уровень диммирования составляет 0,01%, что важно для сценариев с очень низкой освещённостью, например в кинозалах.
Корпус выполнен из пластика, класс II по конструкции. Модель относится к бескулерным решениям и рассчитана на работу с высокой эффективностью и низким энергопотреблением в режиме ожидания.
Особенности
- Выход постоянного напряжения с PWM-регулированием.
- Пользовательская настройка частоты до 4 кГц через ETS.
- Соответствие требованиям IEEE 1789-2015 и требованиям EU Ecodesign SVM.
- Минимальный уровень диммирования 0,01%.
- Потребление в режиме ожидания менее 0,5 Вт.
- Интегрированный протокол управления KNX.
- Не требуется шлюз KNX-DALI.
- Типовой срок службы более 50 000 часов.
Области применения
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 2,5 А |
| Номинальная мощность | 60 Вт |
| Диапазон диммирования | 0 ~ 100% |
| Частота PWM | 200 ~ 4000 Гц, изменяется пользователем через ETS |
| Время включения, нарастания | 500 мс, 80 мс при 115 В AC или 230 В AC |
| Время удержания | 16 мс при 115 В AC или 230 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF>0,97 при 115 В AC, PF>0,95 при 230 В AC, PF>0,92 при 277 В AC, при полной нагрузке |
| КПД | 89% |
| Потребляемый ток | 0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,32 А при 277 В AC |
| Пусковой ток | 50 А при холодном старте, длительность импульса 350 мкс, измерено при 50% Ipeak, 230 В AC; по NEMA 410 |
| Ток утечки | <0,25 мА при 277 В AC |
Защитные функции
| Параметр | Значение |
| Перегрузка | 108 ~ 130% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Перенапряжение | 28 ~ 34 В; отключение выходного напряжения с последующим восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения с последующим восстановлением после повторного включения |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | Tcase = -35 ~ +85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -35 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Надёжность и ресурс
| Параметр | Значение |
| MTBF | 2135,2 тыс. часов минимум по Telcordia SR-332 (Bellcore); 247,7 тыс. часов минимум по MIL-HDBK-217F при 25 °C |
| Типовой срок службы | Более 50 000 часов |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ENEC: BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 independent, GB19510.14, GB19510.1, BIS IS 15885(Part2/Sec13) для 12/24 KN, EAC TP TC 004 approved |
| Стандарты KNX | Сертифицированный протокол |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1; EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry, перенапряжение линия-линия 2 кВ; EAC TP TC 020 |
| Ток гармоник | THD < 20% при нагрузке ≥60% для 115 В AC и 230 В AC; при нагрузке ≥75% для 277 В AC |
| Максимальное число источников на автомат 16 А | 9 единиц при автомате типа B / 16 единиц при автомате типа C, при 230 В AC |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 150 × 53 × 35 мм |
| Масса | 0,45 кг |
| Упаковка | 30 шт. / 16,0 кг / 1,0 куб. фут |
| Исполнение | Пластиковый корпус, класс II |
Примечания
| 1 | Все параметры, не указанные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | При низком входном напряжении может потребоваться снижение нагрузки. |
| 3 | Время включения измеряется при первом холодном старте. Повторное включение и выключение может увеличить это время. |
| 4 | Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Параметры ЭМС зависят от полной установки, поэтому производитель конечного изделия должен повторно подтвердить соответствие ЭМС-директивам на уровне конечной системы. |
| 5 | Серия соответствует типовой ожидаемой наработке более 50 000 часов при температуре корпуса Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже. |
| 6 | Диапазон снижения допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
| 7 | Перед применением следует ознакомиться с руководством по эксплуатации, включая указания по установке и защите от воды. |
Подключение и интерфейс KNX
На входе сети используются провода AC/L (коричневый) и AC/N (синий). На выходе постоянного напряжения используются Vo+ (красный) и Vo- (чёрный). Линия KNX подключается к KNX+ (красный) и KNX- (чёрный).
Сигнал KNX подаётся между клеммами KNX+ и KNX-. Программирование и адресация через ETS могут выполняться без подключения к сети AC.
Важно: не подключать KNX- к Vo-.
Монтаж
Рекомендуется монтаж в стандартной ориентации. При нестандартной ориентации или работе при повышенной температуре окружающей среды может потребоваться снижение выходного тока. Необходимо обеспечить достаточную вентиляцию и оставить зазор 10-15 см от близлежащих источников тепла.
