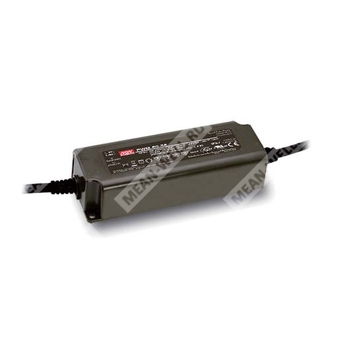

PWM-60-36 - импульсный светодиодный драйвер постоянного напряжения с ШИМ-выходом для питания LED-лент.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | PWM | Серия светодиодных драйверов с ШИМ-стилизованным выходом |
| Номинальная мощность | 60 | 60 Вт |
| Номинальное выходное напряжение | 36 | 36 В |
Назначение
PWM-60-36 — это 60-ваттный AC/DC светодиодный драйвер с постоянным выходным напряжением 36 В и ШИМ-регулированием выходного сигнала, предназначенный для питания светодиодных лент и других светодиодных нагрузок, где требуется поддержание равномерной яркости при диммировании.
Особенности
- Постоянное выходное напряжение с ШИМ-стилизованным выходом.
- Работа от сети переменного тока 90…305 В AC и от постоянного входа 127…431 В DC.
- Встроенная активная коррекция коэффициента мощности.
- Класс изоляции II/2.
- Потребление без нагрузки менее 0,5 Вт.
- Полная герметизация, степень защиты IP67.
- Поддержка диммирования: 3-в-1 для Blank-типа; DALI / DALI-2 для DA / DA2-типов.
- Минимальный уровень диммирования для DALI-типа: 0,2%.
- Типовой срок службы более 50 000 часов при соблюдении условий по температуре корпуса.
Описание
Серия PWM-60 представляет собой семейство светодиодных источников питания мощностью 60 Вт, выполненных по схеме AC/DC и работающих в режиме постоянного напряжения. Для PWM-60-36 номинальное выходное напряжение составляет 36 В, номинальный выходной ток — 1,67 А, а номинальная мощность — 60,12 Вт.
Устройство предназначено для питания светодиодных лент и иных светодиодных систем, требующих постоянного напряжения и широтно-импульсного регулирования яркости. Благодаря ШИМ-управлению поддерживается высокая равномерность свечения при изменении скважности выходного сигнала. Серия рассчитана на применение в сухих, влажных и сырых помещениях, а также в наружных установках без прямого попадания солнечного света.
Модель рассчитана на работу в широком диапазоне сетевого напряжения, обладает высоким КПД и допускает эксплуатацию при температуре корпуса до 85 °C при свободной конвекции. Для применения в системах аварийного освещения серия соответствует требованиям IEC 61347-2-13.
Технические параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 36 В |
| Номинальный выходной ток | 1,67 А |
| Номинальная мощность | 60,12 Вт |
| Диапазон диммирования | 0…100% |
| Частота ШИМ | 1,47 кГц для Blank / DA-типов; 2,5 кГц для DA2-типа |
| Время установки, нарастания | 500 мс, 80 мс при 115 В AC или 230 В AC |
| Время удержания | 16 мс при 115 В AC или 230 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | >0,97 при 115 В AC; >0,95 при 230 В AC; >0,92 при 277 В AC, при полной нагрузке |
| КПД | 89% |
| Входной ток | 0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,32 А при 277 В AC |
| Пусковой ток | 50 А, холодный пуск, длительность импульса 270 мкс, измерение при 50% Ipeak и 230 В AC |
| Ток утечки | <0,25 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт |
| Максимум блоков питания на автомате 16 А | 9 штук при автомате типа B; 16 штук при автомате типа C, при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 108…130% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Отключение выходного напряжения, повторное включение питания для восстановления; для DA2-типа — режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 41…46 В |
| Перегрев | Отключение выходного напряжения, повторное включение питания для восстановления |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Tcase = -40…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C при 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, общее время 72 мин по осям X, Y, Z |
Надёжность и ресурс
| Параметр | Значение |
| MTBF | 2626,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 227,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 3,75 кВ AC; вход–DA: 1,5 кВ AC; выход–DA: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и стандарты
| Параметр | Значение |
| Помехоустойчивость | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к воздействию | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry, импульсная помеха line-line 2 кВ; EAC TP TC 020 |
| Стандарты DALI | IEC 62386-101, 102, 207, 251 для DA / DA2-типов, устройство типа 6 (DT6) |
| Стандарты безопасности | UL8750 type HL, UL879 для 12 В и 24 В Blank-типа, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, IP67, BIS IS 15885, EAC TP TC 004, GB19510.1, GB19510.14 |
Габариты и упаковка
| Параметр | Значение |
| Размеры | 150 × 53 × 35 мм (Д × Ш × В) |
| Масса | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 1,0 CUFT |
Диммирование
Для Blank-типа поддерживается функция 3-в-1: управление напряжением 0…10 В DC, ШИМ-сигнал 10 В и управление сопротивлением. Источник тока диммирования от блока питания — 100 мкА тип.
Для DA / DA2-типов используется интерфейс DALI на первичной стороне. Сигнал подаётся между DA+ и DA-. Протокол DALI предусматривает 16 групп и 64 адреса. Первый шаг диммирования фиксирован на уровне 0,2% выходной мощности.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время установки измеряется при первом холодном пуске. Повторные включения и выключения могут увеличить это время.
- Блок питания рассматривается как компонент, применяемый совместно с конечным оборудованием; ЭМС-характеристики зависят от всей установки.
- Для данной серии типовой срок службы более 50 000 часов обеспечивается при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- При эксплуатации на высоте более 2000 м требуется снижение выходной мощности: 3,5 °C/1000 м для бескулерных моделей и 5 °C/1000 м для моделей с вентилятором.
- Перед использованием следует ознакомиться с указаниями по установке и обеспечению степени защиты IP.
- Для DA-типа время установки следует проверять с DALI-контроллером, поддерживающим функцию включения питания DALI; в противном случае время установки может превышать 0,5 с.
Подключение
Провод AC/L — коричневый, AC/N — синий. Выходные провода Vo+ — красный, Vo- — чёрный. Провода диммирования: DIM+ — фиолетовый, DIM- — розовый. Для DA / DA2-типов полярность входов DA+ и DA- не критична.
