PWM-60-48

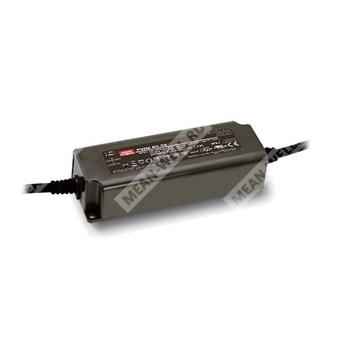

PWM-60-48 - импульсный светодиодный источник питания с постоянным напряжением 48 В и PWM-выходом.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| PWM | Серия драйверов со ШИМ-выходом |
| 60 | Номинальная мощность 60 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Описание
Серия PWM-60 представляет собой светодиодный AC/DC-драйвер мощностью 60 Вт с режимом постоянного напряжения и PWM-формой выходного сигнала, предназначенный для поддержания равномерной яркости при питании светодиодных лент.
Модель PWM-60-48 рассчитана на номинальное выходное напряжение 48 В и обеспечивает номинальный выходной ток 1,25 А при максимальной выходной мощности 60 Вт.
Устройство работает от сети переменного тока 90–305 В AC и допускает работу в широком диапазоне условий эксплуатации. Благодаря КПД до 90 % и безвентиляторной конструкции серия пригодна для работы при температуре корпуса от -40 до +85 °C при естественной конвекции.
Изделие имеет степень защиты IP67, полностью герметизировано и подходит для применения в сухих, влажных и мокрых местах. Предусмотрена функция диммирования, изменяющая скважность выходного сигнала.
Особенности
- Источник питания светодиодов 60 Вт с постоянным напряжением и PWM-выходом.
- Диапазон входного напряжения 90–305 В AC и 127–431 В DC.
- Модель на 48 В с номинальным током 1,25 А.
- Диапазон диммирования 0–100 %.
- Степень защиты IP67.
- Полностью герметизированное исполнение.
- Активная коррекция коэффициента мощности.
- Класс II / 2 по конструкции.
- Потребление холостого хода менее 0,5 Вт.
- Функция 3 в 1 диммирования для исполнения Blank; DALI / DALI-2 для исполнений DA / DA2.
- Минимальный уровень диммирования 0,2 % для исполнения DALI.
- Типовой срок службы более 50 000 часов.
Применение
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Промышленное освещение.
- Аварийное освещение в соответствии с IEC 61347-2-13.
- Применение в опасных зонах класса I, Division 2 для исполнения типа HL.
Параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 1,25 А |
| Номинальная мощность | 60 Вт |
| Диапазон диммирования | 0–100 % |
| Типовая частота PWM | 1,47 кГц для исполнений Blank/DA; 2,5 кГц для исполнения DA2 |
| Время включения, нарастания | 500 мс, 80 мс при 115 В AC или 230 В AC |
| Время удержания | 16 мс при 115 В AC или 230 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,92 при 277 В AC при полной нагрузке |
| КПД | 90 % |
| Ток потребления | 0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,32 А при 277 В AC |
| Пусковой ток | 50 А, холодный старт, длительность импульса 270 мкс, измерение при 50 % Ipeak и 230 В AC |
| Ток утечки | <0,25 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт |
| Максимальное число блоков на автоматическом выключателе 16 А | 9 шт. для автомата типа B; 16 шт. для автомата типа C при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 108–130 % от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Отключение выходного напряжения, повторное включение для восстановления; для исполнения DA2 — режим hiccup с автоматическим восстановлением после устранения аварии |
| Перенапряжение | 54–60 В |
| Перегрев | Отключение выходного напряжения, повторное включение для восстановления |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Tcase = -40 … +85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20–95 % RH, без конденсации |
| Температура и влажность хранения | -40 … +80 °C; 10–95 % RH |
| Температурный коэффициент | ±0,03 %/°C при 0 … 50 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–DA: 1,5 кВ AC; выход–DA: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Стандарты DALI | IEC 62386-101, 102, 207, 251 для исполнений DA/DA2; устройство типа 6 (DT6) |
| Эмиссия ЭМС | Соответствие BS EN/EN 55015, BS EN/EN 61000-3-2 Class C при нагрузке не менее 60 %, BS EN/EN 61000-3-3, GB/T 17743, GB 17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN 61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN 61547, уровень light industry; устойчивость к импульсным перенапряжениям линия-линия 2 кВ, EAC TP TC 020 |
| Стандарты безопасности | UL 8750 тип HL; UL 879; CSA C22.2 No. 250.13-12; ENEC BS EN/EN 61347-1; BS EN/EN 61347-2-13; BS EN/EN 62384; IP67; BIS IS 15885; EAC TP TC 004; GB 19510.1; GB 19510.14 |
Прочие параметры
| Параметр | Значение |
| MTBF | 2626,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 227,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 150 × 53 × 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 1,0 куб. фут |
Расшифровка функций исполнения
| Тип | Степень защиты | Функция | Примечание |
| Blank | IP67 | Диммирование 3 в 1: 0–10 В DC, 10 В PWM-сигнал и сопротивление | В наличии |
| DA | IP67 | Технология управления DALI; только для 12 В / 24 В | В наличии |
| DA2 | IP67 | Технология управления DALI-2; только для 12 В / 24 В | В наличии |
Диммирование
Диммирование реализуется изменением скважности выходного тока. Для исполнения Blank допускается подача одного из трёх способов управления между выводами DIM+ и DIM-: 0–10 В DC, 10 В PWM-сигнал или сопротивление. Ток источника диммирования от блока питания составляет 100 мкА тип.
Минимальная скважность выходного тока составляет около 6 %. Выходной ток не определён в диапазоне 0 % < Iout < 6 %. Скважность может снижаться до 0 % при входе диммирования около 0 кОм или 0 В DC, а также при 10 В PWM-сигнале со скважностью 0 %.
Для интерфейса DALI сигнал подаётся между DA+ и DA-. Протокол DALI включает 16 групп и 64 адреса. Первый шаг установлен на уровне 0,2 % от выхода.
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки. См. раздел о статической характеристике.
- Время запуска измеряется при первом холодном включении. Повторное включение и выключение драйвера может увеличить время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия. Поскольку ЭМС зависит от всей установки, конечный изготовитель должен повторно подтвердить соответствие ЭМС-директиве для завершённой системы.
- Серия соответствует типичному сроку службы более 50 000 часов при температуре корпуса Tcase, особенно в точке tc или TMP, около 75 °C или ниже.
- При высоте эксплуатации выше 2000 м требуется снижение температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Перед применением следует ознакомиться с руководством пользователя, особенно по вопросам монтажа и обеспечения степени защиты IP.
- В соответствии с требованиями IEC 62386-101/102 по включению питания DALI и прерыванию питания время запуска должно проверяться с контроллером DALI, поддерживающим функцию включения питания DALI; в противном случае время запуска будет более 0,5 с для исполнения DA.
