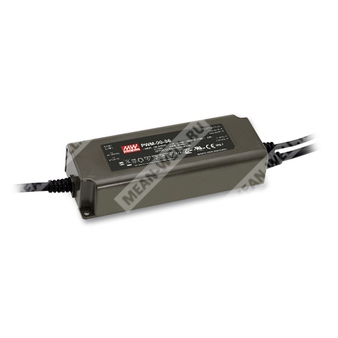

PWM-90-12
PWM-90-12 - 90-ваттный PWM LED-драйвер постоянного напряжения 12 В для светодиодных лент с диммированием и IP67.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | PWM | Серия драйверов с PWM-выходом постоянного напряжения |
| Номинальная мощность | 90 | 90 Вт |
| Номинальное выходное напряжение | 12 | 12 В |
Назначение
PWM-90-12 — импульсный AC/DC светодиодный драйвер постоянного напряжения 12 В с PWM-формой выходного сигнала, предназначенный для питания светодиодных лент и аналогичных нагрузок.
Устройство работает от сети переменного тока 90...305 В AC и обеспечивает стабильное выходное напряжение 12 В при номинальной мощности 90 Вт.
Особенности
- Постоянное выходное напряжение с PWM-типом регулирования.
- Диапазон входного напряжения: 90...305 В AC, 127...431 В DC.
- Высокий КПД: до 88% для модели 12 В.
- Встроенная активная коррекция коэффициента мощности.
- Безвентиляторное исполнение.
- Работа в диапазоне температур корпуса от -40 до +85 °C при естественной конвекции.
- Степень защиты корпуса: IP67.
- Функция диммирования: 3-в-1, dim-to-off.
- Поддержка диммирования по 0...10 В DC, PWM-сигналу 10 В и сопротивлению.
- Класс II по изоляции и класс 2 по конструкции.
- Потребление без нагрузки: менее 0,5 Вт.
- Типовой срок службы: более 50 000 часов.
Области применения
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Промышленное освещение.
- Аварийное освещение, согласно IEC 61347-2-13.
Описание
Серия PWM-90 представляет собой 90-ваттные LED AC/DC драйверы с постоянным выходным напряжением и PWM-управлением на выходе, обеспечивающие равномерность яркости при работе со светодиодными лентами.
Модель PWM-90-12 рассчитана на выход 12 В и номинальный ток 7,5 А. Конструкция выполнена в герметичном исполнении с уровнем защиты IP67, что допускает применение в сухих, влажных и мокрых зонах при соблюдении требований монтажа.
Драйвер поддерживает регулирование скважности выходного тока, за счет чего изменяется средняя яркость нагрузки. Для версии Blank-Type предусмотрено 3-в-1 диммирование через вход DIM+ / DIM-.
Параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 7,5 А |
| Номинальная мощность | 90 Вт |
| Диапазон диммирования | 0...100% |
| Частота PWM | 1,47 кГц для Blank/DA-Type; 2,5 кГц для DA2-Type |
| Время запуска | 500 мс, 80 мс при 115 В AC или 230 В AC |
| Время удержания | 16 мс при 115 В AC или 230 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...305 В AC, 127...431 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC; PF > 0,96 при 230 В AC; PF > 0,92 при 277 В AC при полной нагрузке |
| КПД | 88% |
| Потребляемый ток | 0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток | 60 А, импульс 550 мкс, измерение на 50% Ipeak при 230 В AC |
| Допустимое число устройств на автомате 16 А | 3 шт. для автомата типа B; 6 шт. для автомата типа C при 230 В AC |
| Ток утечки | < 0,25 мА при 277 В AC |
| Потребление без нагрузки | < 0,5 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 108...130% от номинальной выходной мощности; режим hiccup, восстановление автоматически после устранения неисправности |
| Короткое замыкание | Отключение выходного напряжения, повторное включение для восстановления |
| Перенапряжение | 15...17 В |
| Перегрев | Отключение выходного напряжения, повторное включение для восстановления |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Tcase = -40...+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-DA: 1,5 кВ AC; O/P-DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС-помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry; устойчивость к импульсным помехам Line-Line 2 кВ; EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, IP67, BIS IS 15885, EAC TP TC 004, GB19510.1, GB19510.14 |
| Стандарты DALI | IEC62386-101, 102, 207, 251 для типов DA/DA2; устройство типа 6 (DT6) |
Дополнительные параметры
| Параметр | Значение |
| MTBF | 2394,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 224,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 171 × 63 × 37,5 мм |
| Масса | 0,77 кг |
| Упаковка | 18 шт. / 14,9 кг / 0,97 куб. фута |
Подключение и цветовая маркировка выводов
- AC/L — коричневый.
- AC/N — синий.
- Vo+ — красный.
- Vo- — черный.
- DIM+ — фиолетовый для Blank-Type; DA+ для типов DA/DA2.
- DIM- — розовый для Blank-Type; DA- для типов DA/DA2.
Для типов DA/DA2 полярность на входе DA не различается между «+» и «-».
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика».
- Время запуска измерено при первом холодном запуске. Повторные включения и выключения могут увеличить это время.
- Драйвер рассматривается как компонент для работы в составе конечного оборудования. ЭМС-характеристики зависят от полной установки.
- Серия соответствует типичному сроку службы более 50 000 часов при температуре Tcase, особенно в точке tc, около 75 °C или ниже.
- Сведения о гарантийной политике следует уточнять на сайте MEAN WELL.
- Снижение допустимой температуры окружающей среды при высоте эксплуатации выше 2000 м составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Перед применением следует изучить руководство пользователя, особенно требования к монтажу и водозащите.
- Согласно IEC 62386-101/102 по включению питания и прерыванию питания DALI, время запуска необходимо тестировать с DALI-контроллером, поддерживающим функцию включения питания DALI; иначе для типа DA оно будет более 0,5 с.
Схема применения
Blank-Type подключается к сети AC/L и AC/N, выход Vo+ / Vo- используется для питания светодиодной нагрузки. Вход DIM+ / DIM- допускает управление 0...10 В DC, 10 В PWM-сигналом, резистивным диммированием или DALI-совместимым диммером.
Недопустимо соединять DIM- с Vo-.
Монтаж
Рекомендуется монтаж в стандартной ориентации, обеспечивающей свободную конвекцию воздуха. При иных ориентациях или высокой температуре окружающей среды требуется снижение выходного тока.
Необходимо обеспечивать вентиляционный зазор 10...15 см рядом с источниками тепла и не допускать перекрытия корпуса посторонними предметами.
