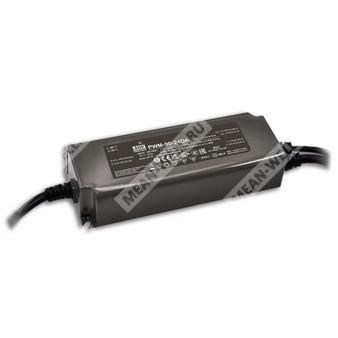

PWM-90-12DA2 - 90-ваттный источник питания постоянного напряжения с ШИМ-выходом и интерфейсом DALI-2 для светодиодных лент.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| PWM | Серия с ШИМ-формой выходного сигнала |
| 90 | Номинальная мощность 90 Вт |
| 12 | Номинальное выходное напряжение 12 В |
| DA2 | Исполнение с интерфейсом DALI-2 |
Назначение
PWM-90-12DA2 представляет собой импульсный AC/DC LED-драйвер постоянного напряжения мощностью 90 Вт с выходом в режиме ШИМ, предназначенный для питания светодиодных лент и других нагрузок на постоянном напряжении 12 В. Устройство работает от сети переменного тока 90…305 В AC, имеет высокий КПД, встроенную активную коррекцию коэффициента мощности, гальваническую изоляцию, степень защиты IP67 и поддерживает управление диммированием по интерфейсу DALI-2.
Особенности
- Выход постоянного напряжения с ШИМ-регулированием скважности.
- Мощность 90 Вт.
- Диапазон входного напряжения 90…305 В AC.
- Исполнение для номинального выхода 12 В.
- Встроенная активная коррекция коэффициента мощности.
- Конструкция класса II.
- Степень защиты IP67.
- Поддержка интерфейса DALI-2.
- Минимальный уровень диммирования для типа DALI — 0,2%.
- Предназначен для светодиодных лент, декоративного, архитектурного, промышленного и внутреннего освещения.
- Вариант исполнения для аварийного освещения в соответствии с IEC 61347-2-13.
Применение
- Питание светодиодных лент.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Промышленное освещение.
Описание
PWM-90-12DA2 относится к серии Mean Well PWM-90 и является LED-драйвером класса AC/DC с постоянным выходным напряжением и ШИМ-формированием выходного тока. Принцип работы основан на изменении коэффициента заполнения выходного сигнала, что обеспечивает регулирование яркости без нарушения равномерности свечения светодиодных лент.
Устройство рассчитано на работу от широкого диапазона сетевого питания, обладает повышенной энергоэффективностью и допускает эксплуатацию в условиях повышенной влажности и при наружной установке без прямого солнечного воздействия. Полная герметизация и степень защиты IP67 позволяют применять драйвер в сухих, влажных и мокрых зонах при соблюдении требований монтажа.
Для исполнения DA2 предусмотрен интерфейс DALI-2, при этом тип DA2 используется для моделей на 12 В, 24 В и 48 В. Встроенная схема коррекции коэффициента мощности и соответствие требованиям по электромагнитной совместимости делают изделие пригодным для интеграции в профессиональные осветительные системы.
Расшифровка партномера
| Позиция | Значение |
|---|
| PWM | Серия LED-драйверов с ШИМ-выходом |
| 90 | Номинальная мощность серии, 90 Вт |
| 12 | Номинальное выходное напряжение 12 В |
| DA2 | Исполнение с интерфейсом DALI-2 |
Параметры выхода
| Параметр | Значение |
|---|
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 7,5 А |
| Номинальная выходная мощность | 90 Вт |
| Диапазон регулирования яркости | 0…100% |
| Частота ШИМ | 2,5 кГц для DA2-Type |
| Диапазон перенапряжения на выходе | 15…17 В |
| Защита от перегрузки | 108…130% от номинальной выходной мощности |
| Защита от короткого замыкания | Отключение выходного напряжения, повторный запуск после восстановления; для DA2-Type — режим hiccup с автоматическим восстановлением |
| Защита от перегрева | Отключение выходного напряжения, повторный запуск после восстановления |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90…305 В AC, 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC, PF > 0,96 при 230 В AC, PF > 0,92 при 277 В AC при полной нагрузке |
| КПД | 88% |
| Входной ток | 0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток | 60 А, длительность импульса 550 мкс, измерение при 50% Ipeak и 230 В AC |
| Ток утечки | < 0,25 мА при 277 В AC |
| Потребление без нагрузки | < 0,5 Вт |
Параметры защиты и эксплуатационные режимы
| Параметр | Значение |
|---|
| Перегрузка | 108…130% номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Отключение выходного напряжения, повторный запуск после восстановления |
| Перенапряжение | 15…17 В |
| Перегрев | Отключение выходного напряжения, повторный запуск после восстановления |
Параметры среды и надежности
| Параметр | Значение |
|---|
| Рабочая температура | Tcase = -40…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, по 72 мин по осям X, Y, Z |
| MTBF | 2394,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 224,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-DA: 1,5 кВ AC; O/P-DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Стандарты и соответствие
| Параметр | Значение |
|---|
| Стандарты DALI | IEC 62386-101, 102, 207, 251 для типов DA/DA2; устройство типа 6 (DT6) |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; BS EN/EN62384; IP67; BIS IS 15885 (Part2/Sec13) для 12/24/48 Blank и DA2 Type; EAC TP TC 004; GB19510.1; GB19510.14 |
| ЭМС, излучение | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС, помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; промышленный уровень освещения; импульсная помехоустойчивость линия-линия 2 кВ; EAC TP TC 020 |
Размеры и конструкция
| Параметр | Значение |
|---|
| Габариты | 171 × 63 × 37,5 мм |
| Корпус | Полностью герметизированный, уровень защиты IP67 |
| Исполнение | Класс II |
Упаковка
| Параметр | Значение |
|---|
| Масса одного изделия | 0,77 кг |
| Упаковка | 18 шт.; 14,9 кг; 0,97 куб. фута |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться дерейтинг; следует учитывать статическую характеристику.
- Время запуска измеряется при первом холодном старте; многократное включение и выключение может увеличивать это время.
- Драйвер рассматривается как компонент, предназначенный для работы в составе конечного оборудования; ЭМС-показатели должны подтверждаться на уровне всей установки.
- Серия соответствует типичному ресурсу более 50 000 часов при температуре корпуса в точке tc, особенно tc point или TMP, около 75 °C либо ниже.
- При высоте эксплуатации выше 2000 м снижается допустимая температура окружающей среды: на 3,5 °C на 1000 м для моделей без вентилятора.
- Для применения и мер предосторожности по влагозащищенному монтажу необходимо пользоваться руководством пользователя.
- Для интерфейса DALI время запуска необходимо проверять с контроллером DALI, поддерживающим функцию включения питания DALI; иначе время запуска может превышать 0,5 с для типа DA.
