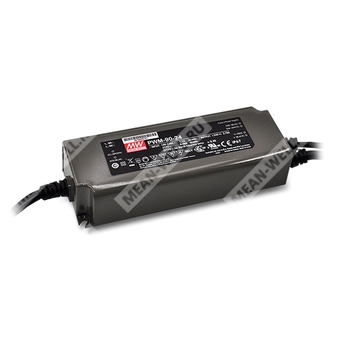

PWM-90-24DA
PWM-90-24DA — источник питания для светодиодных лент с постоянным напряжением 24 В и DALI-управлением.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | PWM | Серия драйверов с PWM-выходом |
| Номинальная мощность | 90 | 90 Вт |
| Номинальное выходное напряжение | 24 | 24 В |
| Функциональное исполнение | DA | Исполнение с интерфейсом DALI |
Краткое описание
PWM-90-24DA — это импульсный AC/DC светодиодный драйвер мощностью 90 Вт с постоянным выходным напряжением 24 В и PWM-стабилизацией яркости. Устройство предназначено для питания светодиодных лент и других нагрузок с постоянным напряжением, где требуется регулирование светового потока методом изменения скважности выходного сигнала. Серия рассчитана на работу от сети переменного тока 90…305 В и поддерживает DALI-управление для соответствующего исполнения.
Модель относится к исполнению IP67, имеет полностью герметизированную конструкцию, встроенную активную коррекцию коэффициента мощности, класс II по изоляции и предназначена для эксплуатации в сухих, влажных и мокрых условиях при соблюдении требований монтажа. Для версии DA применён интерфейс DALI; для выходного напряжения 24 В данное исполнение предусмотрено в документе.
Особенности
- Выход с постоянным напряжением и PWM-управлением.
- Работа в диапазоне входного напряжения 90…305 В AC.
- Номинальное выходное напряжение 24 В.
- Номинальная мощность 90 Вт.
- Коэффициент полезного действия до 90,5%.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение класса II.
- Класс защиты IP67.
- Полностью герметизированное исполнение.
- Функция диммирования 3 в 1; для исполнения DA — DALI.
- Минимальный уровень диммирования для DALI-исполнения — 0,2%.
- Потребление холостого хода менее 0,5 Вт.
- Типичный срок службы более 50000 часов.
- Допустима работа в составе аварийного освещения согласно IEC 61347-2-13 для соответствующих исполнений.
Области применения
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Промышленное освещение.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 3,75 А |
| Номинальная мощность | 90 Вт |
| Диапазон регулирования яркости | 0…100% |
| Частота PWM | 1,47 кГц для Blank/DA-типа, 2,5 кГц для DA2-типа |
| Время установки, время нарастания | 500 мс, 80 мс при 115 В AC или 230 В AC |
| Время удержания | 16 мс при 115 В AC или 230 В AC |
| Защита от перегрузки | 108…130% от номинальной выходной мощности |
| Режим перегрузки | Режим hiccup, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | 28…34 В |
| Защита от короткого замыкания | Отключение выходного напряжения, повторное включение для восстановления; для DA2-типа — режим hiccup с автоматическим восстановлением |
| Защита от перегрева | Отключение выходного напряжения, повторное включение для восстановления |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В AC, 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF>0,98 при 115 В AC; PF>0,96 при 230 В AC; PF>0,92 при 277 В AC при полной нагрузке |
| Потребляемый ток | 0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток | 60 А, длительность импульса 550 мкс, измерение при 50% Ipeak, при 230 В AC; по NEMA 410 |
| Ток утечки | <0,25 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт |
| Входной диапазон для расчётов | 115 В AC / 230 В AC / 277 В AC |
Параметры окружающей среды
| Параметр | Значение |
| Диапазон рабочей температуры | Tcase = -40…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-DA: 1,5 кВ AC; O/P-DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты DALI | IEC 62386-101, 102, 207, 251 для DA/DA2-типа; устройство типа 6 (DT6) |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry; устойчивость к импульсным помехам линия-линия 2 кВ |
| Эмиссия помех | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1; EAC TP TC 020 |
| Безопасностные стандарты | UL8750, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; BS EN/EN62384; IP67; BIS IS 15885; EAC TP TC 004; GB19510.1; GB19510.14 |
Прочие параметры
| Параметр | Значение |
| Средняя наработка на отказ | 2394,5 тыс. часов минимум по Telcordia SR-332 (Bellcore); 224,2 тыс. часов минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 171 × 63 × 37,5 мм |
| Масса | 0,77 кг |
| Упаковка | 18 шт.; 14,9 кг; 0,97 куб. фута |
Сведения по модели и функциональному исполнению
| Исполнение | Функция | Примечание |
| Blank | Диммирование 3 в 1: 0…10 В DC, 10 В PWM, сопротивление | В наличии |
| DA | Управление DALI, для 12 В / 24 В только для типа DA | В наличии |
| DA2 | Управление DALI-2, для 12 В / 24 В / 48 В только для типа DA2 | В наличии |
Диммирование
Управление яркостью осуществляется изменением скважности выходного тока. Для исполнения Blank допускается подача между входами DIM+ и DIM- одного из трёх сигналов: 0…10 В DC, PWM-сигнала 10 В или сопротивления. Источник тока диммирования от питания составляет 100 мкА тип. Рекомендуется не соединять DIM- с Vo-.
При подаче 0…10 В DC либо 10 В PWM-сигнала диапазон регулирования начинается примерно с 0,15% выходного тока. Минимальная рабочая скважность соответствует примерно 6 кОм, 0,6 В DC или PWM-сигналу 10 В со скважностью 6%. При уменьшении управляющего сигнала ниже этих значений скважность выходного тока может снижаться до 0%.
Для исполнения DA/DA2 применяется интерфейс DALI между DA+ и DA-. DALI-протокол поддерживает 16 групп и 64 адреса. Первый шаг регулирования фиксирован на уровне 0,2% выхода.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует руководствоваться разделом по статической характеристике.
- Длительность времени установки измеряется при первом холодном запуске. Повторное включение и выключение драйвера может увеличивать это время.
- Драйвер рассматривается как компонент, работающий совместно с конечным оборудованием. Поскольку ЭМС-параметры зависят от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие директиве EMC для всей системы.
- Серия соответствует типичному ресурсу более 50000 часов работы при температуре корпуса, особенно в точке tc, примерно 75 °C или ниже.
- Смещение температурного дерейтинг-фактора для моделей без вентилятора составляет 3,5 °C/1000 м, для моделей с вентилятором — 5 °C/1000 м при высоте эксплуатации выше 2000 м.
- Перед использованием необходимо ознакомиться с руководством пользователя, особенно по вопросам монтажа и влагозащиты.
- По требованиям IEC 62386-101/102, касающимся времени включения питания DALI и прерываний, время установки следует проверять с контроллером DALI, поддерживающим функцию включения питания DALI; в противном случае время установки будет более 0,5 с для исполнения DA.
Конструктивные сведения
Корпус выполнен в герметизированном исполнении с классом защиты IP67. Рекомендуемая ориентация монтажа — стандартная, с обеспечением свободной вентиляции. Недопустима установка в условиях, при которых корпус и соединительные линии подвергаются перегреву или чрезмерному механическому воздействию. Для устойчивой работы необходимо соблюдать температурный режим точки tc и не превышать предельное значение Tcase.
Цветовая маркировка проводов: AC/L — коричневый, AC/N — синий, Vo+ — красный, Vo- — чёрный, DA+ — пурпурный, DA- — розовый.
