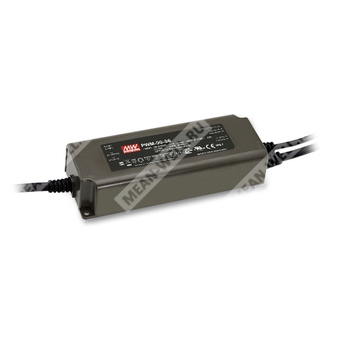

PWM-90-36
PWM-90-36 - светодиодный драйвер постоянного напряжения с ШИМ-выходом для питания светодиодных лент.
PWM-90-36 — это 90-ваттный AC/DC светодиодный драйвер постоянного напряжения с ШИМ-формой выходного сигнала, предназначенный для питания светодиодных лент и других систем светодиодного освещения, где требуется регулирование яркости за счёт изменения скважности импульсов.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| PWM | Серия драйверов со ШИМ-выходом |
| 90 | Номинальная мощность серии 90 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Описание
Серия PWM-90 представляет собой светодиодные AC/DC драйверы мощностью 90 Вт с режимом постоянного напряжения и ШИМ-выходом. Такая архитектура позволяет сохранять равномерность яркости при работе со светодиодными лентами. Модель PWM-90-36 рассчитана на работу от сети переменного тока в широком диапазоне и обеспечивает выходное напряжение 36 В.
Устройство выполнено во всепогодном исполнении с уровнем защиты IP67, подходит для сухих, влажных и мокрых помещений, а также для наружных применений без прямого воздействия солнечного света. Конструкция без вентилятора допускает работу при естественном воздушном охлаждении. Предусмотрена функция диммирования с изменением коэффициента заполнения выходного тока.
Особенности
- Выход постоянного напряжения с ШИМ-формой регулирования.
- Номинальная мощность 90 Вт.
- Входной диапазон 90…305 В переменного тока.
- Высокий КПД, типовое значение до 90,5%.
- Активная коррекция коэффициента мощности.
- Степень защиты IP67.
- Полностью герметизированное исполнение.
- Работа в составе систем светодиодных лент.
- Функция диммирования 3-в-1: 0…10 В, ШИМ 10 В, сопротивление.
- Минимальный уровень диммирования для DALI-исполнения: 0,2%.
- Поддержка DALI/DALI-2 для соответствующих модификаций серии.
- Класс II по изоляции.
- Потребление без нагрузки менее 0,5 Вт.
- Типовой ресурс свыше 50 000 часов.
Применение
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Промышленное освещение.
Спецификация
Выход
| Параметр | Значение для PWM-90-36 |
|---|---|
| Номинальное выходное напряжение | 36 В |
| Номинальный выходной ток | 2,5 А |
| Номинальная мощность | 90 Вт |
| Диапазон диммирования | 0…100% |
| Частота ШИМ | 1,47 кГц для Blank/DA-Type, 2,5 кГц для DA2-Type |
| Время запуска, нарастания | 500 мс, 80 мс при 115 В переменного тока или 230 В переменного тока |
| Время удержания | 16 мс при 115 В переменного тока или 230 В переменного тока |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90…305 В переменного тока, 127…431 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности, тип. | PF > 0,98 при 115 В; PF > 0,96 при 230 В; PF > 0,92 при 277 В при полной нагрузке |
| КПД, тип. | 90,5% |
| Потребляемый ток, тип. | 0,95 А при 115 В; 0,5 А при 230 В; 0,4 А при 277 В |
| Пусковой ток, тип. | 60 А, холодный старт, при 230 В; длительность импульса 550 мкс, измерение при 50% Ipeak; соответствует NEMA 410 |
| Ток утечки | < 0,25 мА при 277 В |
| Максимальное число источников на автоматическом выключателе 16 А | 3 шт. для типа B / 6 шт. для типа C при 230 В |
| Потребление без нагрузки | < 0,5 Вт |
Защита
| Параметр | Состояние |
|---|---|
| Перегрузка | 108…130% от номинальной выходной мощности; режим прерывистой работы с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Отключение выходного напряжения, повторное включение питания для восстановления |
| Перенапряжение | 41…46 В |
| Перегрев | Отключение выходного напряжения, повторное включение питания для восстановления |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | Tcase = -40…+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Де-рейтинг по высоте | 3,5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; BS EN/EN62384; IP67; BIS IS 15885 (Part2/Sec13) для 12/24/48 В, Blank и DA2-Type; EAC TP TC 004; GB19510.1; GB19510.14; проектирование по BS EN/EN60335-1; пригоден для аварийных установок согласно BS EN/EN61347-2-13 appendix J для DA2-Type |
| DALI-стандарты | IEC62386-101, 102, 207, 251 для типов DA/DA2; тип устройства 6 (DT6) |
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–DA: 1,5 кВ AC; выход–DA: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1; EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, помехоустойчивость к импульсам Line-Line 2 кВ; EAC TP TC 020 |
Прочее
| Параметр | Значение |
|---|---|
| MTBF | 2394,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 224,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 171 × 63 × 37,5 мм |
| Масса | 0,77 кг |
| Упаковка | 18 шт. / 14,9 кг / 0,97 куб. фута |
Типы исполнения
| Тип | Уровень защиты | Функция | Примечание |
|---|---|---|---|
| Blank | IP67 | 3 в 1 диммирование: 0…10 В DC, ШИМ-сигнал 10 В и сопротивление | В наличии |
| DA | IP67 | Технология управления DALI для 12 В / 24 В только для типа DA | В наличии |
| DA2 | IP67 | Технология управления DALI-2 для 12 В / 24 В / 48 В только для типа DA2 | В наличии |
Диммирование
Для управления яркостью между выводами DIM+ и DIM- допускается подача одного из трёх типов сигнала: 0…10 В DC, ШИМ-сигнал 10 В или сопротивление. Ток источника диммирования, подаваемый от драйвера, составляет 100 мкА тип. Регулирование яркости реализуется изменением коэффициента заполнения выходного тока.
Для типов DA/DA2 применяется интерфейс DALI на выводах DA+ и DA-. Протокол DALI поддерживает 16 групп и 64 адреса. Первый шаг диммирования зафиксирован на уровне 0,2% выхода.
Минимальная скважность выходного тока составляет около 0,15%. При входном сигнале менее 6 кОм или менее 0,6 В DC, либо при ШИМ-сигнале 10 В со скважностью менее 6%, выходной ток может снижаться до 0%.
Подключение
Для исполнения Blank-Type:
- AC/L — коричневый провод.
- AC/N — синий провод.
- Vo+ — красный провод.
- Vo- — чёрный провод.
- DIM+ — фиолетовый провод.
- DIM- — розовый провод.
Для исполнений DA/DA2-Type:
- AC/L — коричневый провод.
- AC/N — синий провод.
- Vo+ — красный провод.
- Vo- — чёрный провод.
- DA+ — фиолетовый провод.
- DA- — розовый провод.
Для типов DA/DA2 полярность на линиях управления не различается по знаку «+» и «-».
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время запуска измерено при первом холодном старте. Частые включения и выключения могут увеличивать это время.
- Драйвер рассматривается как компонент, применяемый совместно с конечным оборудованием. Поскольку ЭМС зависит от общей установки, конечный производитель должен повторно оценить соответствие ЭМС для всей системы.
- Серия рассчитана на типовой срок службы более 50 000 часов при температуре корпуса Tcase, особенно в контрольной точке tc, около 75 °C или ниже.
- Для корректного применения и требований по защите от воды следует использовать руководство пользователя перед установкой.
- Для входного напряжения 277 В переменного тока значения коэффициента мощности и THD приведены для полной нагрузки в указанных диапазонах.
- Для типа DA время запуска следует проверять с DALI-контроллером, поддерживающим функцию включения питания DALI; в противном случае время запуска может превышать 0,5 с.
