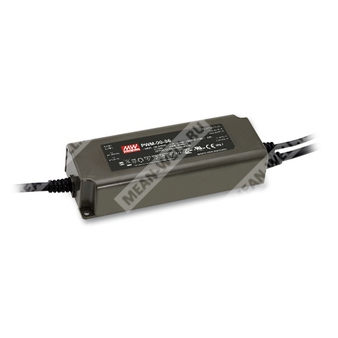

PWM-90-48
PWM-90-48 - источник питания постоянного напряжения 48 В с ШИМ-выходом для светодиодных нагрузок.
Расшифровка партномера
| Сегмент партномера | Расшифровка |
|---|---|
| PWM | Серия источников питания с ШИМ-выходом |
| 90 | Номинальная мощность 90 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
PWM-90-48 — это 90-ваттный светодиодный источник питания переменного/постоянного тока с постоянным выходным напряжением 48 В и выходом в формате PWM. Устройство предназначено для питания светодиодных лент и другой светодиодной нагрузки, где требуется управление яркостью изменением скважности выходного сигнала.
Серия работает от сети 90–305 В переменного тока и обеспечивает высокую энергоэффективность до 90,5%. Исполнение полностью герметизировано, соответствует степени защиты IP67 и рассчитано на работу в сухих, влажных и мокрых условиях. Охлаждение — естественная конвекция, без вентилятора.
Модель PWM-90-48 относится к исполнению с номинальным выходом 48 В и подходит для применения в системах архитектурного, декоративного, промышленного и внутреннего светодиодного освещения.
Функции и свойства
- Постоянное выходное напряжение с PWM-формой выходного сигнала.
- Диапазон регулирования яркости: 0–100%.
- Встроенная функция активной коррекции коэффициента мощности.
- Исполнение класса II.
- Степень защиты корпуса IP67.
- Варианты диммирования: 3 в 1, DALI или DALI-2 в зависимости от исполнения.
- Низкое потребление на холостом ходу: менее 0,5 Вт.
- Типичный срок службы более 50 000 часов.
Области применения
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Промышленное освещение.
Описание
Серия PWM-90 представляет собой светодиодные AC/DC-драйверы мощностью 90 Вт с постоянным выходным напряжением и PWM-регулированием. Решение ориентировано на поддержание равномерной яркости при работе со светодиодными лентами. Благодаря высокой эффективности, широкому входному диапазону и герметичному исполнению серия пригодна для стационарных светотехнических установок, включая наружные зоны при соблюдении условий монтажа.
Расшифровка серии и исполнений
| Тип | Степень защиты | Функция | Примечание |
|---|---|---|---|
| Blank | IP67 | Диммирование 3 в 1 (0–10 В постоянного тока, PWM-сигнал 10 В и сопротивление) | В наличии |
| DA | IP67 | Управление по DALI (только для 12 В / 24 В) | В наличии |
| DA2 | IP67 | Управление по DALI-2 (только для 12 В / 24 В / 48 В) | В наличии |
Параметры
Выход
| Параметр | PWM-90-48 |
|---|---|
| Номинальное напряжение | 48 В |
| Номинальный ток | 1,88 А |
| Номинальная мощность | 90,24 Вт |
| Диапазон регулирования | 0–100% |
| Частота PWM | 1,47 кГц для Blank/DA-Type, 2,5 кГц для DA2-Type |
| Время запуска, время нарастания | 500 мс, 80 мс / 115 В AC или 230 В AC |
| Время удержания | 16 мс / 115 В AC или 230 В AC |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90–305 В AC / 127–431 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC; PF > 0,96 при 230 В AC; PF > 0,92 при 277 В AC, при полной нагрузке |
| КПД | 90,5% |
| Потребляемый ток | 0,95 А / 115 В AC; 0,5 А / 230 В AC; 0,4 А / 277 В AC |
| Пусковой ток | 60 А, холодный старт, импульс 550 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | < 0,25 мА / 277 В AC |
| Максимум блоков питания на автомат 16 А | 3 шт. для автомата типа B / 6 шт. для автомата типа C при 230 В AC |
Защита
| Параметр | Значение для PWM-90-48 |
|---|---|
| Перегрузка | 108–130% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 54–60 В; отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Короткое замыкание | Отключение выходного напряжения с последующим повторным включением для восстановления; для DA2-Type — режим hiccup с автоматическим восстановлением |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | Tcase = -40…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Электрическая прочность и ЭМС
| Параметр | Значение |
|---|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-DA: 1,5 кВ AC; O/P-DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry, устойчивость к импульсным помехам линия-линия 2 кВ, EAC TP TC 020 |
| Стандарты DALI | IEC62386-101, 102, 207, 251 для DA/DA2-Type; устройство типа 6 (DT6) |
Надёжность и габариты
| Параметр | Значение |
|---|---|
| MTBF | 2394,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 224,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 171 × 63 × 37,5 мм (Д × Ш × В) |
| Масса | 0,77 кг |
| Упаковка | 18 шт. / 14,9 кг / 0,97 куб. фута |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. При низком входном напряжении может потребоваться снижение нагрузки. Для деталей следует обращаться к разделу со статической характеристикой.
3. Время запуска измеряется при первом холодном пуске. Повторное включение и выключение может увеличить время запуска.
4. Драйвер рассматривается как компонент, применяемый совместно с конечным оборудованием. Поскольку характеристики ЭМС зависят от полной установки, производитель конечного изделия обязан повторно подтвердить соответствие директиве ЭМС для всей системы.
5. Для данной серии типичный ресурс более 50 000 часов обеспечивается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
6. Сведения о гарантии приведены на сайте MEAN WELL.
7. Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 ft).
8. Для любых примечаний по применению и по мерам предосторожности при установке функции водозащиты IP следует обращаться к руководству пользователя перед эксплуатацией.
