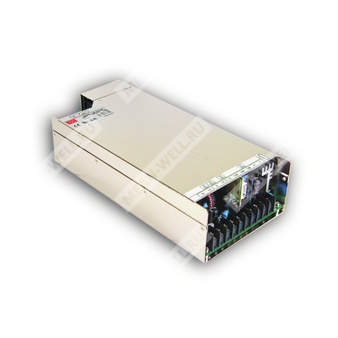

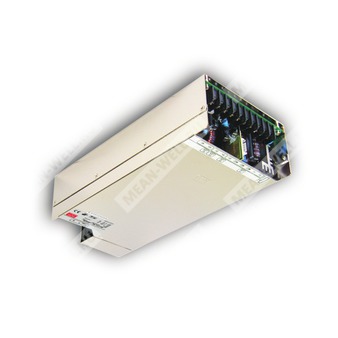

QР-375-5B - многоканальный импульсный источник питания AC/DC мощностью до 357 Вт с четырьмя стабилизированными выходами и активной коррекцией коэффициента мощности.
QР-375-5B — источник питания серии QP-375 компании MEAN WELL, предназначенный для преобразования сетевого переменного напряжения в четыре независимых выходных канала постоянного тока. Модель относится к источникам питания с универсальным входом, встроенной активной схемой коррекции коэффициента мощности, принудительным воздушным охлаждением и расширенным набором защит. Каналы CH3 и CH4 изолированы от остальных выходов и могут использоваться с изменением полярности, а все выходы допускают регулировку в пределах, указанных производителем.
Расшифровка партномера
| Обозначение | Значение |
| QР | Серия импульсных источников питания с несколькими выходами и активной коррекцией коэффициента мощности |
| 375 | Номинальный класс мощности 375 Вт |
| 5 | Основной выход CH1 с номинальным напряжением 5 В |
| B | Исполнение по конфигурации выходов: CH1 +5 В, CH2 +12 В, CH3 12 В, CH4 5 В |
Описание и особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности, типовое значение PF более 0,95.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Каналы CH3 и CH4 изолированы от других выходов, полярность может быть изменена.
- Отсутствует требование по минимальной нагрузке для CH2, CH3 и CH4.
- Все выходы регулируются в пределах от минус 5% до плюс 10% в зависимости от канала.
- Предусмотрен сигнал исправности питания и аварии питания.
- Встроенное дистанционное включение и выключение.
- Фиксированная частота преобразования 100 кГц.
Конфигурация выходов QР-375-5B
| Канал | Обозначение | Номинальное напряжение |
| CH1 | Основной выход | +5 В |
| CH2 | Выход 2 | +12 В |
| CH3 | Изолированный выход | 12 В |
| CH4 | Изолированный выход | 5 В |
Выходные параметры
| Параметр | CH1 | CH2 | CH3 | CH4 |
| Номинальное выходное напряжение | +5 В | +12 В | 12 В | 5 В |
| Номинальный ток | 30 А | 10 А | 6 А | 3 А |
| Диапазон тока | 3,5…40 А | 0…16 А | 0…6 А | 0…3 А |
| Максимальная суммарная мощность | 357 Вт |
| Пульсации и шум, максимум | 100 мВ пик-пик | 150 мВ пик-пик | 150 мВ пик-пик | 50 мВ пик-пик |
| Диапазон регулировки напряжения | 4,75…5,5 В | 11,4…13,2 В | 11,4…13,2 В | 4,75…5,5 В |
| Точность установки напряжения | ±1,0% | ±1,0% | ±1,0% | ±1,0% |
| Нестабильность по сети | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Нестабильность по нагрузке | ±0,8% | ±0,8% | ±0,8% | ±0,8% |
| Время установления, время нарастания | 800 мс, 50 мс при полной нагрузке |
| Время удержания, типовое | 36 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85…264 В AC |
| Диапазон входного напряжения постоянного тока | 120…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности, типовой | более 0,95 при 230 В AC; более 0,98 при 115 В AC при полной нагрузке |
| КПД, типовой | 77% |
| Ток потребления по входу, типовой | 6 А при 115 В AC; 3 А при 230 В AC |
| Пусковой ток, типовой | 45 А при холодном пуске |
| Ток утечки | менее 2 мА при 240 В AC |
Защиты
| Вид защиты | Параметры |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Режим защиты от перегрузки | Режим прерывистого запуска, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения | Для CH1: 5,75…6,75 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции управления и сигнализации
| Параметр | Значение |
| Сигнал исправности питания / аварии питания | 10 мс / 1 мс |
| Дистанционное включение/выключение | RC+ / RC-: 0…0,8 В — включение; 4…10 В — выключение |
| Дистанционное измерение | Предусмотрены линии RS+ и RS- |
| Частота переключения | 100 кГц |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -10 до +60 °C, с учетом кривой снижения мощности |
| Рабочая влажность | 20…90% относительной влажности, без конденсации |
| Температура хранения | от -20 до +85 °C |
| Влажность при хранении | 10…95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z |
| Охлаждение | Принудительное воздушное охлаждение встроенным вентилятором постоянного тока |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение изоляции | вход-выход: 3 кВ AC; вход-FG: 1,5 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN61000-3-2, EN61000-3-3 |
| Устойчивость к ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, уровень легкой промышленности, критерий A |
Надежность, конструкция и упаковка
| Параметр | Значение |
| MTBF | 75,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 280 × 127 × 63,5 мм |
| Масса | 2,4 кг |
| Упаковка | 6 шт., 14,8 кг, 0,89 куб. фута |
| Ориентация при построении кривой снижения мощности | Горизонтальная |
Подключение
Входная клеммная колодка TB1
| Контакт | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
Выходная клеммная колодка TB2
| Контакт | Назначение |
| 1, 2 | +V1 |
| 3, 4, 5 | Общий провод для V1 и V2 |
| 6 | +V2 |
| 7 | +V3 |
| 8 | -V3 |
| 9 | +V4 |
| 10 | -V4 |
Разъем управления CN62
| Контакт | Назначение |
| 1 | PF — сигнал исправности/аварии питания |
| 2 | GND |
| 3 | RS- |
| 4 | RS+ |
| 5 | RC- |
| 6 | RC+ |
Механические данные
Исполнение корпуса: Case No. 927A.
Габаритные размеры корпуса: 280 × 127 × 63,5 мм.
Монтажные отверстия и компоновка приведены на механическом чертеже. Направление воздушного потока указано на схеме механического исполнения.
Снижение мощности
При горизонтальной установке допускается работа при 100% нагрузки до температуры окружающей среды 50 °C. В диапазоне выше 50 °C выходная мощность подлежит снижению, к 60 °C допускаемая нагрузка снижается примерно до 60%.
В зависимости от входного напряжения при 85 В AC допустимая нагрузка составляет около 80%, при 115 В AC и выше — до 100%.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной емкости 0,1 мкФ и 47 мкФ, подключенных параллельно.
- Допуск включает начальную погрешность установки, нестабильность по сети и нестабильность по нагрузке.
- Пиковый ток нагрузки не должен превышать 50 с.
- Изолированные каналы CH3 и CH4 могут включаться последовательно или использоваться как положительные либо отрицательные выходы.
- При низком входном напряжении может потребоваться снижение выходной мощности; следует учитывать кривую снижения мощности.
- Снижение допустимой мощности по температуре окружающей среды для моделей без вентилятора составляет 3,5 °C на 1000 м высоты, для моделей с вентилятором — 5 °C на 1000 м при эксплуатации выше 2000 м.
