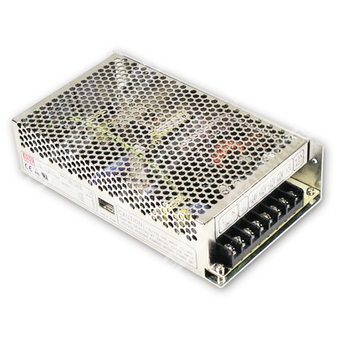

Q-120С - четырехканальный импульсный источник питания 120 Вт с переключаемым сетевым входом и защитами.
Расшифровка партномера
| Параметр | Значение |
| Серия | Q-120 |
| Исполнение | С, четырехвыходная модификация |
| Тип изделия | Импульсный источник питания |
| Номинальная выходная мощность | 120 Вт |
Назначение
Q-120С представляет собой импульсный источник питания серии Q-120 с четырьмя выходами, предназначенный для питания промышленной и электронной аппаратуры от сети переменного или постоянного тока.
Основные особенности
- Входной диапазон переменного тока выбирается переключателем.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Испытание при 100% полной нагрузке на прогонном режиме.
- Фиксированная частота преобразования 25 кГц.
- Двухлетняя гарантия.
Выходные параметры
| Параметр | Значение |
| Исполнение | Четырехканальный выход |
| Выход 1 | 5 В, 11 А |
| Выход 2 | 12 В, 4 А |
| Выход 3 | -5 В, 1 А |
| Выход 4 | -12 В, 1 А |
| Диапазон регулировки напряжения | Выход 1: 4,75...5,5 В |
| Суммарная мощность | 120 Вт |
| Пульсации и шум, макс. | 80 мВ п-п / 120 мВ п-п / 80 мВ п-п / 120 мВ п-п |
| Допуск выходного напряжения | Выход 1: ±2,0%; Выход 2: ±6,0%; Выход 3: ±6,0%; Выход 4: ±6,0% |
| Стабилизация по сети | ±0,5%; ±1,0%; ±1,0%; ±1,0% |
| Стабилизация по нагрузке | ±0,5%; ±5,0%; ±5,0%; ±5,0% |
| Время установления, нарастания и удержания | 200 мс, 50 мс, 20 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88...132 В переменного тока / 176...264 В переменного тока, выбирается переключателем; 240...370 В постоянного тока |
| Диапазон частоты | 47...63 Гц |
| КПД тип. | 77% |
| Входной ток | 2,8 А при 115 В переменного тока / 1,6 А при 230 В переменного тока |
| Пусковой ток | 35 А, холодный пуск |
| Ток утечки | <3,5 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105...135% от номинальной выходной мощности |
| Тип защиты при перегрузке | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | CH1: 5,75...6,75 В постоянного тока |
| Тип защиты при перенапряжении | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10...+60 °C, с учетом графика снижения нагрузки |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | Вход–выход: 3 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 261,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 199 × 110 × 50 мм (Д × Ш × В) |
| Масса | 0,86 кг |
| Упаковка | 16 шт.; 14,7 кг; 0,95 куб. фута |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по сети и стабилизацию по нагрузке.
Сведения о выводах
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3, 5 | FG |
| 4, 5 | Выход постоянного тока |
| 6 | DC OUTPUT -V1 |
| 7 | DC OUTPUT COM |
| 8 | DC OUTPUT +V1 |
