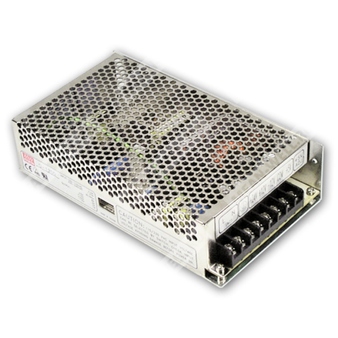

Q-120B - четырёхканальный импульсный источник питания мощностью 120 Вт для промышленного применения.
Расшифровка партномера
| Параметр | Значение |
|---|---|
| Серия | Q-120 |
| Исполнение | B |
| Назначение серии | Четырёхвыходной импульсный источник питания |
| Номинальная мощность серии | 120 Вт |
| Конфигурация модели Q-120B | CH1: 5 В; CH2: 12 В; CH3: -5 В; CH4: -12 В |
Назначение и особенности
Q-120B представляет собой импульсный источник питания серии Q-120 с четырьмя выходными каналами и суммарной выходной мощностью 120 Вт. Модель предназначена для питания промышленной аппаратуры, устройств управления, электронной автоматики и систем, требующих нескольких стабилизированных напряжений.
Особенности
- Выбор диапазона входного переменного напряжения переключателем.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Испытание на 100 % полной нагрузки в режиме приработки.
- Фиксированная частота переключения 25 кГц.
- Двухлетний срок гарантии.
Выход
| Параметр | CH1 | CH2 | CH3 | CH4 |
|---|---|---|---|---|
| Выходное напряжение | 5 В | 12 В | -5 В | -12 В |
| Номинальный ток | 11 А | 4 А | 1 А | 1 А |
| Диапазон тока | 2–12 А | 0,5–5 А | 0,2–1 А | 0,2–1 А |
| Номинальная мощность | 120 Вт | |||
| Пульсации и шум, макс. | 80 мВ п-п | 120 мВ п-п | 80 мВ п-п | 120 мВ п-п |
| Диапазон подстройки напряжения | 4,75–5,5 В | Для CH2, CH3, CH4 в таблице указан диапазон по модели; для Q-120B приведён диапазон CH1 | ||
| Допуск по напряжению | ±2,0% | ±6,0% | ±6,0% | ±6,0% |
| Регулировка по сети | ±0,5% | ±1,0% | ±1,0% | ±1,0% |
| Регулировка по нагрузке | ±0,5% | ±5,0% | ±5,0% | ±5,0% |
| Время установки, нарастания, удержания | 200 мс, 50 мс, 20 мс при полной нагрузке | |||
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 88–132 В AC / 176–264 В AC, выбор переключателем; 240–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| КПД, тип. | 77% |
| Входной ток | 2,8 А при 115 В AC; 1,6 А при 230 В AC |
| Пусковой ток | 35 А, холодный старт |
| Ток утечки | < 3,5 мА при 240 В AC |
Защита
| Параметр | Значение |
|---|---|
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты при перегрузке | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | CH1: 5,75–6,75 В DC |
| Тип защиты при перенапряжении | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
Прочее
| Параметр | Значение |
|---|---|
| MTBF | 261,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 110 × 50 мм (Д × Ш × В) |
| Упаковка | 0,86 кг; 16 шт.; 14,7 кг; 0,95 куб. фут |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, подключённой к конденсаторам 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, регулировку по линии и регулировку по нагрузке.
