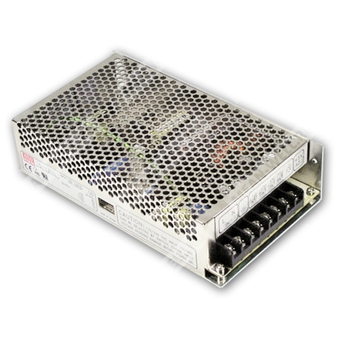

Q-120D - импульсный источник питания 120 Вт с четырьмя выходами для промышленной электроники и систем автоматизации.
Q-120D — сетевой импульсный источник питания серии Q-120 с четырьмя выходными каналами, предназначенный для формирования стабилизированных постоянных напряжений в составе промышленной и аппаратной электроники.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| Q | Серия источников питания Mean Well Q |
| 120 | Номинальная выходная мощность 120 Вт |
| D | Исполнение с конфигурацией выходов, соответствующей варианту Q-120D |
Особенности
- Выбор диапазона входного переменного напряжения переключателем.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Испытание при 100% полной нагрузке на этапе прогрева.
- Фиксированная частота преобразования 25 кГц.
- Двухлетняя гарантия.
Выходные параметры
| Параметр | Значение |
| Количество выходов | 4 |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Выход 3 | 24 В |
| Выход 4 | -12 В |
| Номинальный ток по каналам | 8 А / 2 А / 2 А / 1 А |
| Диапазон регулировки тока | 2 ~ 12 А / 0,2 ~ 5 А / 0,2 ~ 2 А / 0,2 ~ 1 А |
| Номинальная выходная мощность | 124 Вт |
| Пульсации и шум, максимум | 80 мВп-п / 120 мВп-п / 180 мВп-п / 120 мВп-п |
| Диапазон подстройки напряжения | CH1: 4,75 ~ 5,5 В |
| Допуск выходного напряжения | ±2,0% / ±6,0% / ±6,0% / ±6,0% |
| Линейная стабилизация | ±0,5% / ±1,0% / ±1,0% / ±1,0% |
| Стабилизация по нагрузке | ±0,5% / ±5,0% / ±5,0% / ±5,0% |
| Время установки, нарастания и удержания | 200 мс, 50 мс, 20 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 132 В переменного тока / 176 ~ 264 В переменного тока, выбирается переключателем; 240 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, типовое значение | 80% |
| Входной ток | 2,8 А / 115 В переменного тока; 1,6 А / 230 В переменного тока |
| Пусковой ток | Холодный старт 35 А |
| Ток утечки | < 3,5 мА / 240 В переменного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | CH1: 5,75 ~ 6,75 В постоянного тока |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В постоянного тока / 25℃ / 70% RH |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
Эксплуатационные и механические параметры
| Параметр | Значение |
| Рабочая температура | -10 ~ +60℃ (с учетом кривой снижения нагрузки) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Средняя наработка на отказ | 261,4 тыс. ч минимум по MIL-HDBK-217F (25℃) |
| Габариты | 199 × 110 × 50 мм (Д × Ш × В) |
| Масса и упаковка | 0,86 кг; 16 шт./14,7 кг/0,95 куб. фута |
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установленный допуск, линейную стабилизацию и стабилизацию по нагрузке.
