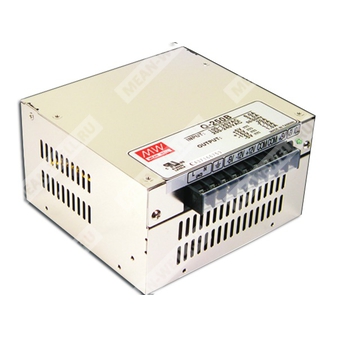

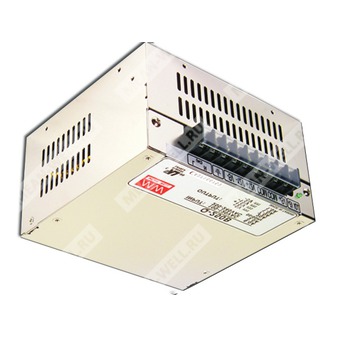

Q-250B - 250-ваттный четырехканальный импульсный источник питания с универсальным входом переменного/постоянного тока и защитами по перегрузке и перенапряжению.
Расшифровка партномера
| Обозначение | Расшифровка |
| Q | Серия источников питания Q-250 |
| 250 | Номинальная мощность 250 Вт |
| B | Вариант исполнения с выходами +5 В, +12 В, -12 В, -5 В |
Назначение и особенности
Q-250B представляет собой импульсный источник вторичного электропитания мощностью 250 Вт для промышленной и электронной аппаратуры с четырьмя выходными каналами. Модуль имеет универсальный сетевой вход с переключением диапазона, встроенное принудительное воздушное охлаждение, защиту от короткого замыкания, перегрузки и перенапряжения, а также фиксированную частоту преобразования 75 кГц.
Ключевые особенности
- Выбор диапазона входного напряжения переключателем.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Проверка на 100% полной нагрузки на этапе прогонки.
- Фиксированная частота преобразования 75 кГц.
- Высокая надежность и низкая стоимость.
Выход
| Параметр | Значение |
| Выходные напряжения | +5 В, +12 В, -12 В, -5 В |
| Номинальный ток | 20 А, 7 А, 1 А, 1 А |
| Диапазон тока | 2…20 А; 0,5…7 А; 0,5…1 А; 0…1 А |
| Номинальная мощность | 201 Вт |
| Пульсации и шум | 80 мВп-п; 120 мВп-п; 120 мВп-п; 50 мВп-п |
| Диапазон регулировки напряжения | 4,75…5,5 В; 4,75…5,5 В |
| Нестабильность по сети | 2,0%; +8, -10%; 10%; 6,0% |
| Нестабильность по нагрузке | 0,5%; 1,0%; 1,0%; 1,0% |
| Время установки, нарастания, удержания | 800 мс, 50 мс, 20 мс при полной нагрузке |
| Допуск выходного напряжения | 1,0%; 6,0%; 8,0%; 2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…132 В переменного тока / 176…264 В переменного тока, выбор переключателем; 248…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| КПД типовой | 73% |
| Потребляемый ток | 6 А при 115 В переменного тока; 3,5 А при 230 В переменного тока |
| Пусковой ток | 50 А, холодный старт |
| Ток утечки | <2 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | +5 В: 5,75…6,75 В |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарт безопасности | UL60950-1 |
| Испытательное напряжение | Вход/выход: 3 кВ переменного тока; вход/корпус: 1,5 кВ переменного тока; выход/корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В постоянного тока |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C, с учетом зависимости от нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 219,5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 150 × 140 × 86 мм (Д × Ш × В) |
| Масса | 1,4 кг |
| Упаковка | 8 шт.; 11,5 кг; 0,97 куб. фута |
Подключение и механическое исполнение
| Контакт | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC OUTPUT -V4 |
| 5 | DC OUTPUT V3 |
| 6 | DC OUTPUT +V2 |
| 7, 8 | DC OUTPUT COM |
| 9 | DC OUTPUT +V1 |
Корпусное исполнение: Case No. 907C.
Примечания
1. Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
