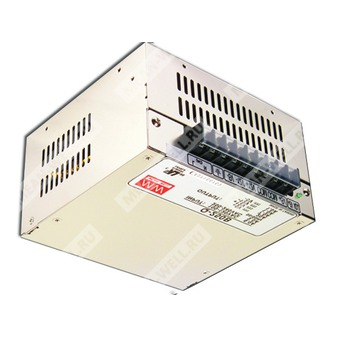

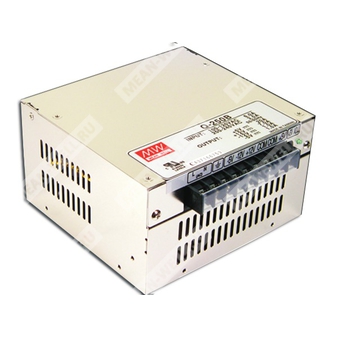

Q-250D - импульсный источник питания 250 Вт с четырьмя выходными каналами для промышленного применения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| Q | Серия Q |
| 250 | Номинальная мощность 250 Вт |
| D | Исполнение с конфигурацией выходных напряжений, соответствующей модели Q-250D |
Краткое описание
Q-250D представляет собой импульсный источник питания серии Q-250 с четырьмя независимыми выходами, предназначенный для питания аппаратуры промышленной электроники. Модель выполнена в металлическом корпусе, имеет принудительное воздушное охлаждение встроенным вентилятором, а также защиту от короткого замыкания, перегрузки и перенапряжения.
Основные особенности
- Диапазон входного напряжения переменного тока выбирается переключателем.
- Защита: короткое замыкание, перегрузка, перенапряжение.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Испытание при 100% полной нагрузке.
- Фиксированная частота переключения 75 кГц.
- Низкая стоимость.
- Высокая надежность.
Выход
| Параметр | Значение для Q-250D |
|---|
| Выходное напряжение | +5 В, +12 В, +24 В, -12 В |
| Номинальный ток | 10 А, 5 А, 5 А, 1 А |
| Диапазон тока | 2–15 А, 0,5–6 А, 0,5–5 А, 0–1 А |
| Номинальная мощность | 242 Вт |
| Пульсации и шум, максимум | 80 мВп-п, 120 мВп-п, 240 мВп-п, 120 мВп-п |
| Диапазон подстройки напряжения | 4,75–5,5 В |
| Нестабильность по сети | 2,0% для +5 В; +6, -10% для +12 В; 8,0% для +24 В; 6,0% для -12 В |
| Нестабильность по нагрузке | 0,5%; 1,0%; 1,0%; 1,0% |
| Время установления, нарастания, удержания | 800 мс, 50 мс, 16 мс при полной нагрузке |
| Допуск по выходным параметрам | Включает допуск установки, нестабильность по сети и нестабильность по нагрузке |
Вход
| Параметр | Значение для Q-250D |
|---|
| Диапазон входного напряжения | 90–132 В AC / 176–264 В AC, выбирается переключателем; 248–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД типовое | 78% |
| Входной ток | 6 А при 115 В AC; 3,5 А при 230 В AC |
| Пусковой ток | 50 А, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
Защита
| Параметр | Значение для Q-250D |
|---|
| Перегрузка | 105–150% от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | +5 В: 5,75–6,75 В; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение для Q-250D |
|---|
| Рабочая температура | −10…+60 °C, с учетом кривой дерейтирования выходной нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH |
| Температурный коэффициент | 0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| MTBF | 219,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и электромагнитная совместимость
| Параметр | Значение для Q-250D |
|---|
| Стандарты безопасности | UL60950-1 |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 1,5 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC |
Прочее
| Параметр | Значение для Q-250D |
|---|
| Габариты | 150 × 140 × 86 мм (Д × Ш × В) |
| Упаковка | 1,4 кг; 8 шт. / 11,5 кг / 0,97 куб. фута |
| Корпус | Case No. 907C |
| Частота преобразования | 75 кГц |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к параллельно соединенным конденсаторам 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск настройки, нестабильность по сети и нестабильность по нагрузке.
