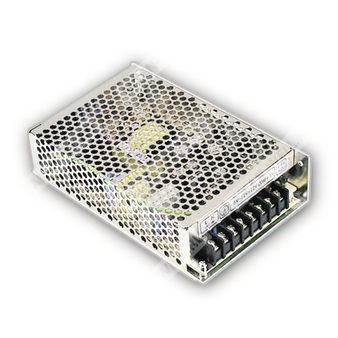

Q-60B - импульсный источник питания 60 Вт с четырьмя выходами для промышленной электроники и автоматики.
Расшифровка партномера
| Партномер | Расшифровка |
| Q | Серия источников питания Mean Well Q |
| 60 | Номинальная мощность 60 Вт |
| B | Исполнение серии Q-60B с конфигурацией четырёх выходов |
Краткое описание
Q-60B — это импульсный сетевой источник питания серии Q-60 на 60 Вт с четырьмя выходными каналами, предназначенный для питания промышленной и электронной аппаратуры. Модель поддерживает универсальный диапазон входного напряжения, имеет встроенные защиты от короткого замыкания, перегрузки и перенапряжения, а также охлаждение за счёт свободной конвекции воздуха.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение свободной конвекцией воздуха.
- Индикатор наличия питания.
- Фиксированная частота коммутации 35 кГц.
- Двухлетний гарантийный срок.
Выход
| Параметр |
Значение для Q-60B |
| Количество выходов |
4 |
| Выход 1 |
5 В |
| Выход 2 |
12 В |
| Выход 3 |
-5 В |
| Выход 4 |
-12 В |
| Номинальный ток |
5,5 А / 2 А / 0,5 А / 0,5 А |
| Диапазон регулировки тока |
0,5 ~ 8 А / 0,1 ~ 3 А / 0 ~ 1 А / 0 ~ 1 А |
| Номинальная мощность |
60 Вт |
| Пульсации и шум, максимум |
100 мВ п-п / 120 мВ п-п / 100 мВ п-п / 120 мВ п-п |
| Диапазон подстройки напряжения |
CH1: 4,75 ~ 5,5 В |
| Допуск по напряжению |
±2,0% / ±6,0% / ±5,0% / ±5,0% |
| Линейная стабилизация |
±0,5% / ±1,0% / ±0,5% / ±0,5% |
| Стабилизация по нагрузке |
±0,5% / ±4,0% / ±1,0% / ±1,0% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД, тип. |
70% |
| Потребляемый ток, тип. |
2 А / 115 В переменного тока; 0,8 А / 230 В переменного тока |
| Пусковой ток, тип. |
Холодный старт: 15 А / 115 В переменного тока; 30 А / 230 В переменного тока |
| Ток утечки |
< 1 мА / 240 В переменного тока |
| Время запуска, нарастания |
800 мс, 20 мс / 230 В переменного тока; 1600 мс, 20 мс / 115 В переменного тока при полной нагрузке |
| Время удержания, тип. |
70 мс / 230 В переменного тока; 15 мс / 115 В переменного тока при полной нагрузке |
Защита
| Параметр |
Значение |
| Перегрузка |
105 ~ 150% от номинальной выходной мощности при 115 В переменного тока; тип защиты — режим hiccup, восстановление автоматически после устранения неисправности |
| Перенапряжение |
5 В: 5,75 ~ 6,75 В постоянного тока; тип защиты — режим hiccup, восстановление автоматически после устранения неисправности |
Электрическая безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1 |
| Испытательное напряжение |
Вход/выход: 3 кВ переменного тока; вход/корпус: 1,5 кВ переменного тока; выход/корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции |
Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +60 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) по выходу +5 В |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
284,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
159 × 97 × 38 мм (Д × Ш × В) |
| Масса и упаковка |
0,56 кг; 24 шт. / 14,4 кг / 0,75 CUFT |
Назначение контактов
| Номер вывода |
Назначение |
| 1 | Вход переменного тока L |
| 2 | Вход переменного тока N |
| 3 | Заземление корпуса |
| 4 | Выход постоянного тока V3 |
| 5 | Выход постоянного тока V4 |
| 6 | Выход постоянного тока V2 |
| 7 | Общий провод выхода |
| 8 | Выход постоянного тока V1 |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
