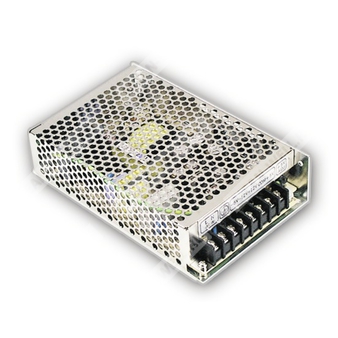

Q-60C - 60-ваттный четырёхканальный импульсный источник питания с универсальным входом и защитами.
Расшифровка партномера
| Позиция | Значение |
| Q | Серия источников питания Mean Well Q-series |
| 60 | Номинальная мощность 60 Вт |
| C | Исполнение с четырьмя выходами, вариант Q-60C |
Назначение и особенности
Q-60C представляет собой импульсный источник питания серии Q-60 с четырьмя выходными каналами, предназначенный для питания аппаратуры промышленной электроники, автоматики, измерительных и телекоммуникационных систем. Модель имеет универсальный диапазон входного напряжения, естественное воздушное охлаждение, индикацию включения питания и встроенные схемы защиты.
Особенности
- Универсальный вход переменного тока / полный диапазон.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Светодиодный индикатор наличия питания.
- Фиксированная частота преобразования 35 кГц.
- 2 года гарантии.
Выход
| Параметр | Значение для Q-60C |
| Количество выходов | 4 |
| Выход 1 | 5 В |
| Выход 2 | 15 В |
| Выход 3 | -5 В |
| Выход 4 | -15 В |
| Номинальный ток | 5,5 А / 1,5 А / 0,5 А / 0,5 А |
| Диапазон тока | 0,5–8 А / 0,1–3 А / 0–1 А / 0–1 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум, максимум | 100 мВп-п / 120 мВп-п / 100 мВп-п / 120 мВп-п |
| Диапазон подстройки напряжения | CH1: 4,75–5,5 В |
| Допуск по напряжению | ±2,0% / +8,-4% / ±5,0% / ±5,0% |
| Регулировка по сети | ±0,5% / ±2,0% / ±0,5% / ±0,5% |
| Регулировка по нагрузке | ±0,5% / ±4,0% / ±1,0% / ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В переменного тока; 120–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| КПД, тип. | 72% |
| Входной ток, тип. | 2 А при 115 В переменного тока; 0,8 А при 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт: 15 А при 115 В переменного тока; 30 А при 230 В переменного тока |
| Ток утечки | <1 мА при 240 В переменного тока |
Временные характеристики
| Параметр | Значение |
| Время установки, время нарастания | 800 мс, 20 мс при 230 В переменного тока; 1600 мс, 20 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания, тип. | 70 мс при 230 В переменного тока; 15 мс при 115 В переменного тока, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности при 115 В; защита с восстановлением в режиме hiccup |
| Перенапряжение | 5,75–6,75 В постоянного тока; защита с восстановлением в режиме hiccup |
Условия эксплуатации и стойкость
| Параметр | Значение |
| Рабочая температура | -10…+60 °C (с учетом кривой снижения нагрузки) |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) по выходу +5 В |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Средняя наработка на отказ | 284,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 approved |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Конструктивные данные
| Параметр | Значение |
| Габариты | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,56 кг |
| Упаковка | 24 шт.; 14,4 кг; 0,75 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Вход AC/L |
| 2 | Вход AC/N |
| 3 | FG, защитное заземление |
| 4 | Выход постоянного тока V3 |
| 5 | Выход постоянного тока -V4 |
| 6 | Выход +V2 |
| 7 | Общий провод выхода COM |
| 8 | Выход +V1 |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулировку по сети и регулировку по нагрузке.
