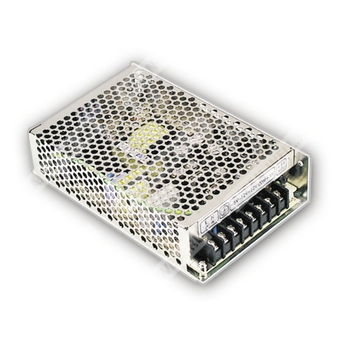

Q-60D — импульсный источник питания 60 Вт с четырьмя выходами для промышленной электроники.
Назначение: четырехканальный сетевой AC/DC источник питания серии Q-60, обеспечивающий стабилизированные выходные напряжения для промышленной аппаратуры.
Расшифровка партномера
| Партномер | Расшифровка |
| Q | Серия источников питания Mean Well Q-series |
| 60 | Номинальная мощность 60 Вт |
| D | Исполнение с четырьмя выходами: 5 В, 12 В, 24 В и -12 В |
Краткое описание
Q-60D — это импульсный источник питания с универсальным входом, естественным охлаждением и четырьмя независимыми выходными каналами. Предназначен для питания промышленной электроники, систем автоматики, измерительной и вспомогательной аппаратуры, где требуется несколько фиксированных напряжений от одного сетевого преобразователя.
Особенности
- Универсальный вход переменного тока / полный диапазон.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Светодиодный индикатор наличия питания.
- Фиксированная частота переключения 35 кГц.
Выход
| Параметр | Значение |
| Модель | Q-60D |
| Количество выходов | 4 |
| Выход CH1 | 5 В |
| Выход CH2 | 12 В |
| Выход CH3 | 24 В |
| Выход CH4 | -12 В |
| Номинальный ток CH1 | 4 А |
| Номинальный ток CH2 | 1 А |
| Номинальный ток CH3 | 1 А |
| Номинальный ток CH4 | 0,5 А |
| Диапазон тока CH1 | 0,5 ~ 8 А |
| Диапазон тока CH2 | 0,1 ~ 3 А |
| Диапазон тока CH3 | 0,1 ~ 1,5 А |
| Диапазон тока CH4 | 0 ~ 1 А |
| Номинальная мощность | 62 Вт |
| Пульсации и шум, CH1 | 100 мВ п-п |
| Пульсации и шум, CH2 | 120 мВ п-п |
| Пульсации и шум, CH3 | 150 мВ п-п |
| Пульсации и шум, CH4 | 120 мВ п-п |
| Диапазон регулировки напряжения CH1 | 4,75 ~ 5,5 В |
| Допуск по напряжению CH1 | +8%, -4% |
| Допуск по напряжению CH2 | ±6,0% |
| Допуск по напряжению CH3 | +8%, -4% |
| Допуск по напряжению CH4 | ±5,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±4,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC / 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 75% |
| Входной ток, тип. | 0,8 А / 230 В AC; 1,7 А / 115 В AC |
| Пусковой ток, тип. | Холодный старт: 30 А / 230 В AC; 15 А / 115 В AC |
| Ток утечки | < 1 мА / 240 В AC |
| Время запуска, подъема | 1600 мс / 20 мс при 115 В AC; 800 мс / 20 мс при 230 В AC, при полной нагрузке |
| Время удержания, тип. | 15 мс / 115 В AC; 70 мс / 230 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности при 115 В AC |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5 В: 5,75 ~ 6,75 В DC |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Примечание к рабочей температуре | См. кривую снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 2 G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 approved |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Прочее
| Параметр | Значение |
| MTBF | 284,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,56 кг |
| Упаковка | 24 шт. / 14,4 кг / 0,75 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
Соединения выводов
| Номер вывода | Назначение |
| 1 | Выход постоянного тока -V4 |
| 2 | Выход постоянного тока +V2 |
| 3 | FG, защитное заземление |
| 4 | Выход постоянного тока V3 |
| 5 | Выход постоянного тока +V4 |
| 6 | Выход постоянного тока +V2 |
| 7 | Выход постоянного тока COM |
| 8 | Выход постоянного тока +V1 |
Условия применения
Источник питания предназначен для стационарного применения в промышленной аппаратуре с естественным воздушным охлаждением и универсальным сетевым питанием. Конструкция ориентирована на установку в составе оборудования, требующего нескольких напряжений питания от одного преобразователя.
