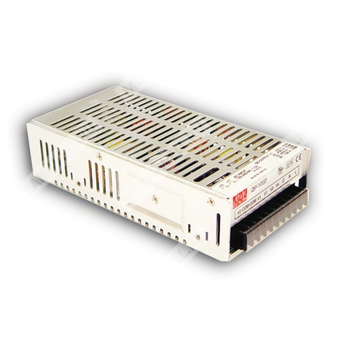

QP-100-3B - импульсный источник питания переменного/постоянного тока мощностью 100 Вт с четырьмя выходами и коррекцией коэффициента мощности.
Назначение: преобразование сетевого переменного или постоянного входного напряжения в стабилизированные выходные напряжения для питания промышленной и электронной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| QP | Серия источников питания Mean Well QP |
| 100 | Номинальная мощность 100 Вт |
| 3 | Группа четырехвыходной модификации с каналами 5 В / 3,3 В / 12 В / -5 В |
| B | Исполнение B серии QP-100 |
Краткое описание
QP-100-3B относится к серии QP-100 — это универсальный AC/DC источник питания с активной коррекцией коэффициента мощности, предназначенный для применения в промышленной электронике. Модель имеет четыре выходных канала и обеспечивает суммарную мощность до 100 Вт. Для серии характерны фиксированная частота переключения 100 кГц, свободная конвекция охлаждения, защита от короткого замыкания, перегрузки и перенапряжения.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Четырёхканальный выход.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Свободная конвекция охлаждения.
- Полярность канала CH4 выбирается.
- Фиксированная частота переключения 100 кГц.
Выходные параметры
| Параметр | Значение |
| Модель | QP-100-3B |
| Выход 1 | 5 В, 8 А |
| Выход 2 | 3,3 В, 8 А |
| Выход 3 | 12 В, 2,5 А |
| Выход 4 | -5 В, 0,6 А |
| Диапазон регулировки напряжения | CH1: 4,75…5,5 В; CH2: 3,14…3,63 В |
| Номинальная мощность | 100 Вт |
| Максимальная мощность по таблице | 100 Вт |
| Пульсации и шум | 100 мВп-п / 150 мВп-п / 150 мВп-п / 100 мВп-п |
| Допуск выходного напряжения | ±3,0% / ±3,0% / ±6,0% / ±5,0% |
| Стабилизация по сети | ±1,0% / ±1,0% / ±2,0% / ±1,0% |
| Стабилизация по нагрузке | ±2,0% / ±2,0% / ±6,0% / ±2,0% |
| Время установки, время нарастания | 800 мс, 50 мс / 230 В AC; 1800 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 24 мс / 230 В AC; 24 мс / 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| КПД | 75% / 78% / 78% |
| Потребляемый ток | 1,5 А / 115 В AC; 0,75 А / 230 В AC |
| Пусковой ток | Холодный старт, 50 А / 230 В AC |
| Ток утечки | < 3,5 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | CH1: 5,75…6,75 В; CH2: 3,8…4,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| MTBF | 139,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1, EAC TP TC 004 approved |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, уровень light industry, критерий A, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 199 × 99 × 50 мм (Д × Ш × В) |
| Масса | 0,87 кг |
| Упаковка | 20 шт.; 18,4 кг; 1,28 куб. фута |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Вход AC/L |
| 2 | Вход AC/N |
| 3 | FG, защитное заземление |
| 4 | Выход постоянного тока V4 |
| 5 | Выход постоянного тока V3 |
| 6, 7 | Выход постоянного тока V1 |
| 8, 9 | Выход постоянного тока COM |
| 10 | Выход постоянного тока V2 |
Примечания
- Все параметры, не оговорённые особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную регулировку и регулировку по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; необходимо проверять кривую дерейтинга для получения подробностей.
- Источники питания рассматриваются как компоненты, устанавливаемые в конечное оборудование; все испытания ЭМС выполнялись при монтаже на металлическую пластину 360 мм × 360 мм × 1 мм. Окончательное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Дерейтинг температуры окружающей среды: 3,5 °C / 1000 м для моделей без вентилятора и 5 °C / 1000 м для моделей с вентилятором при высоте более 1000 м (6500 ft).
