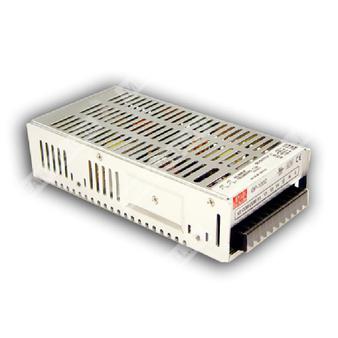

QP-100-3C - импульсный AC/DC источник питания с четырьмя выходами и функцией активной коррекции коэффициента мощности.
Семейство QP-100 — это сетевые источники питания промышленного исполнения мощностью до 100 Вт с активной коррекцией коэффициента мощности, свободной конвекцией охлаждения и набором встроенных защит. Модификация QP-100-3C относится к версии с четырьмя выходами и предназначена для питания электронных и промышленно-электронных узлов от сети переменного тока широкого диапазона.
Расшифровка партномера
| Позиция | Расшифровка |
| QP | Серия источников питания Mean Well QP |
| 100 | Номинальная мощность класса 100 Вт |
| 3 | Исполнение с группой выходов 5 В, 3,3 В, 12 В и отрицательным выходом -12 В |
| C | Вариант конфигурации выходов серии QP-100 для четырехканального исполнения |
Особенности
- Универсальный диапазон входного напряжения.
- Активная коррекция коэффициента мощности.
- Свободная конвекция охлаждения.
- Фиксированная частота переключения 100 кГц.
- Встроенные защиты: короткое замыкание, перегрузка, перенапряжение.
- Выход CH4 с возможностью выбора полярности.
- Промышленное исполнение для монтажа в составе оборудования.
Основные параметры
| Параметр | Значение |
| Серия | QP-100 |
| Мощность | 100 Вт |
| Тип преобразования | AC/DC |
| Количество выходов | 4 |
| Активная коррекция коэффициента мощности | Есть |
| Частота преобразования | 100 кГц |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности при полной нагрузке | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC |
| Входной ток, тип. | 1,5 А при 115 В AC; 0,75 А при 230 В AC |
| Пусковой ток, тип. | 50 А при 230 В AC, холодный старт |
| Ток утечки | < 3,5 мА при 240 В AC |
Выход
| Выход | Номинальное напряжение | Номинальный ток | Диапазон тока | Макс. мощность |
| CH1 | 5 В | 8 А | 2 ~ 10 А | 100,9 Вт |
| CH2 | 3,3 В | 8 А | 0 ~ 10 А | 100,9 Вт |
| CH3 | 15 В | 1,7 А | 0,3 ~ 2 А | 100,9 Вт |
| CH4 | -15 В | 0,6 А | 0 ~ 1 А | 100,9 Вт |
| Параметр | Значение |
| Подстройка выходного напряжения | CH1: 4,75 ~ 5,5 В; CH2: 3,14 ~ 3,63 В |
| Пульсации и шум | CH1: 100 мВ пик-пик; CH2: 150 мВ пик-пик; CH3: 150 мВ пик-пик; CH4: 100 мВ пик-пик |
| Допуск выходного напряжения | CH1: ±3,0%; CH2: ±3,0%; CH3: ±6,0%; CH4: ±5,0% |
| Стабилизация по линии | CH1: ±1,0%; CH2: ±1,0%; CH3: ±2,0%; CH4: ±1,0% |
| Стабилизация по нагрузке | CH1: ±2,0%; CH2: ±2,0%; CH3: ±6,0%; CH4: ±2,0% |
| Время установления и нарастания | 800 мс, 50 мс при 230 В AC; 1800 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 24 мс при 230 В AC; 24 мс при 115 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 5,75 ~ 6,75 В; CH2: 3,8 ~ 4,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Защита от перегрева | Опционально |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C; 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 139,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Габаритные размеры и масса
| Параметр | Значение |
| Размеры | 199 × 99 × 50 мм (Д × Ш × В) |
| Масса | 0,87 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 20 шт. |
| Масса упаковки | 18,4 кг |
| Объем упаковки | 1,28 куб. фута |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry; критерий A; EAC TP TC 020 |
Выводы и назначение клемм
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC OUTPUT V4 |
| 5 | DC OUTPUT V3 |
| 6, 7 | DC OUTPUT V1 |
| 8, 9 | DC OUTPUT COM |
| 10 | DC OUTPUT V2 |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулировку линии и регулировку нагрузки.
- Время нарастания может потребовать уточнения при работе на низком входном напряжении; необходимо проверять по дерейтинг-кривой.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование.
- Все испытания ЭМС выполнялись при монтаже устройства на металлической пластине толщиной 1 мм, размером 360 мм × 360 мм.
- Для моделей без вентилятора допускается снижение допустимой температуры на 3,5 °C на 1000 м, для моделей с вентилятором — на 5 °C на 1000 м при высоте более 2000 м.
