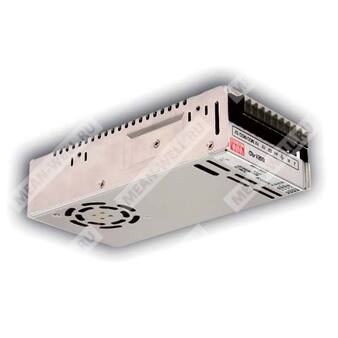

QP-150-3A - импульсный источник питания с четырьмя выходами и активной коррекцией коэффициента мощности для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Значение |
| QP | Серия источников питания Mean Well с четырьмя выходами |
| 150 | Номинальная мощность класса 150 Вт |
| 3A | Вариант исполнения с выходами 5 В, 3,3 В, 12 В и −5 В |
Краткое назначение
QP-150-3A предназначен для питания промышленной и электронной аппаратуры, требующей нескольких стабилизированных напряжений постоянного тока от сети переменного или постоянного тока.
Особенности
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Для канала CH4 доступен выбор полярности.
- Фиксированная частота переключения 100 кГц.
Выходные параметры
| Параметр | CH1 | CH2 | CH3 | CH4 |
| Выходное напряжение | 5 В | 3,3 В | 12 В | −5 В |
| Номинальный ток | 10 А | 10 А | 5 А | 0,6 А |
| Диапазон тока | 3…15 А | 0…15 А | 0,4…5 А | 0…1 А |
| Максимальная выходная мощность | 146 Вт | |||
| Пульсации и шум, не более | 100 мВ п-п | 100 мВ п-п | 150 мВ п-п | 150 мВ п-п |
| Диапазон подстройки напряжения | 4,75…5,5 В | 3,14…3,63 В | Не указан для данного исполнения | |
| Допуск выходного напряжения | ±3,0% | ±3,0% | ±6,0% | ±5,0% |
| Линейная стабилизация | ±1,0% | ±1,0% | ±2,0% | ±1,0% |
| Нагрузочная стабилизация | ±2,0% | ±2,0% | ±6,0% | ±2,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока / 127…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности, типовой | PF > 0,95 при 230 В переменного тока; PF > 0,98 при 115 В переменного тока, при полной нагрузке |
| КПД, типовой | 73% |
| Потребляемый ток, типовой | 2,5 А при 115 В переменного тока; 1,2 А при 230 В переменного тока |
| Пусковой ток, типовой | Холодный старт, не более 40 А при 230 В |
| Ток утечки | < 3,5 мА при 240 В переменного тока |
| Время запуска и нарастания | 800 мс, 50 мс при 230 В переменного тока; 1800 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания, типовое | 24 мс при 230 В переменного тока; 24 мс при 115 В переменного тока, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 5,75…6,75 В; CH2: 3,8…4,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Дополнительно, по опции |
| Тип защиты от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электробезопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| Средняя наработка на отказ | 1763,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 262,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 99 × 50 мм (Д × Ш × В) |
| Масса и упаковка | 0,93 кг; 20 шт. / 19,6 кг / 1,21 куб. фута |
Схема работы
Источник построен по схеме с входным EMI-фильтром, выпрямителем, PFC-каскадом, силовым преобразователем и последующими выпрямителями/фильтрами по каналам. Предусмотрены цепи управления PWM и PFC, а также узел контроля и защиты по перенапряжению.
Механическое исполнение
Корпус типоразмера Case No. 916B. Охлаждение принудительное, с направлением воздушного потока, показанным на чертеже. Подключение выполнено через клеммную распиновку:
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход постоянного тока V4 |
| 5 | Выход постоянного тока V3 |
| 6, 7 | Выход постоянного тока V1 |
| 8, 9 | COM |
| 10 | Выход постоянного тока V2 |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, линейную стабилизацию и нагрузочную стабилизацию.
4. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполнены при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
5. Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
