QP-150-3B - импульсный сетевой AC/DC источник питания на 150 Вт с четырьмя стабилизированными выходами для питания промышленной и электронной аппаратуры.
Описание
QP-150-3B — источник питания серии QP-150 в закрытом корпусе с принудительным воздушным охлаждением встроенным вентилятором. Устройство преобразует универсальное сетевое напряжение переменного или постоянного тока в четыре выходных канала постоянного напряжения. Модель оснащена активной коррекцией коэффициента мощности, защитой от короткого замыкания, перегрузки, перенапряжения и перегрева, а также рассчитана на применение в составе конечного оборудования.
Особенности
- Универсальный вход переменного тока полного диапазона
- Встроенная активная коррекция коэффициента мощности
- Четыре выходных канала постоянного напряжения
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
- Защита от короткого замыкания, перегрузки и перенапряжения
- Защита от перегрева с автоматическим восстановлением после снижения температуры
- Фиксированная частота преобразования 100 кГц
Расшифровка партномера
| Элемент | Значение | Расшифровка |
| QP | Серия | Серия много выходных импульсных источников питания с активной коррекцией коэффициента мощности |
| 150 | Мощность | Номинальная выходная мощность порядка 150 Вт |
| 3 | Исполнение | Вариант много выходной конфигурации в семействе QP-150-3x |
| B | Модификация выходов | Конфигурация выходов: 5 В, 3.3 В, 12 В, минус 15 В |
Конфигурация выходов
| Канал | Номинальное напряжение | Номинальный ток | Диапазон тока |
| CH1 | 5 В | 10 А | 3 ~ 15 А |
| CH2 | 3.3 В | 10 А | 0 ~ 15 А |
| CH3 | 12 В | 5 А | 0.4 ~ 5 А |
| CH4 | -15 В | 0.6 А | 0 ~ 1 А |
Выходные параметры
| Параметр | Значение |
| Номинальная выходная мощность | 150.2 Вт |
| Пульсации и шум CH1 | 100 мВ пик-пик |
| Пульсации и шум CH2 | 100 мВ пик-пик |
| Пульсации и шум CH3 | 150 мВ пик-пик |
| Пульсации и шум CH4 | 150 мВ пик-пик |
| Диапазон подстройки напряжения CH1 | 4.75 ~ 5.5 В |
| Диапазон подстройки напряжения CH2 | 3.14 ~ 3.63 В |
Точность и регулирование выходов
| Параметр | CH1 | CH2 | CH3 | CH4 |
| Допуск по напряжению | ±3.0% | ±3.0% | ±6.0% | ±5.0% |
| Линейная нестабильность | ±1.0% | ±1.0% | ±2.0% | ±1.0% |
| Нестабильность по нагрузке | ±2.0% | ±2.0% | ±6.0% | ±2.0% |
Временные параметры
| Параметр | Значение |
| Время установления и нарастания | 800 мс, 50 мс при 230 В AC; 1800 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания | 24 мс при 230 В AC; 24 мс при 115 В AC при полной нагрузке |
| Частота преобразования | 100 кГц |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | более 0.95 при 230 В AC; более 0.98 при 115 В AC при полной нагрузке |
| Типовой КПД | 75% |
| Типовой входной ток | 2.5 А при 115 В AC; 1.2 А при 230 В AC |
| Пусковой ток | не более 40 А при холодном пуске и 230 В |
| Ток утечки | менее 3.5 мА при 240 В AC |
Защиты
| Вид защиты | Параметры | Режим работы |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности | Режим hiccup, автоматическое восстановление после устранения перегрузки |
| Перенапряжение | CH1: 5.75 ~ 6.75 В; CH2: 3.8 ~ 4.4 В | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Срабатывание по температуре | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учетом кривой снижения мощности |
| Рабочая влажность | 20 ~ 90% относительной влажности, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность при хранении | 10 ~ 95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z |
Электрическая прочность, изоляция и ЭМС
| Параметр | Значение |
| Электрическая прочность изоляции вход-выход | 3 кВ AC |
| Электрическая прочность изоляции вход-земля | 2 кВ AC |
| Электрическая прочность изоляции выход-земля | 0.5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум между вход-выход, вход-земля, выход-земля при 500 В DC, 25 °C, 70% RH |
| Стандарты безопасности | UL60950-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032, CISPR32 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, 4-3, 4-4, 4-5, 4-6, 4-8, 4-11, BS EN/EN55035, уровень для легкой промышленности, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1763.3 тыс. ч минимум по Telcordia SR-332; 262.6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 199 × 99 × 50 мм |
| Масса | 0.93 кг |
| Упаковка | 20 шт.; 19.6 кг; 1.21 куб. фута |
Механическое исполнение и подключение

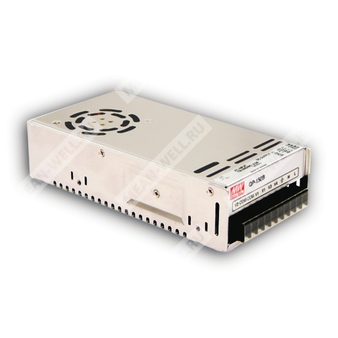

Источник питания выполнен в металлическом корпусе. На корпус выведены клеммы входа сети, защитного заземления и выходных каналов. Предусмотрены регулировки выходного напряжения для CH1 и CH2, светодиодная индикация и встроенный вентилятор охлаждения.
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG, защитное заземление |
| 4 | Выход V4 |
| 5 | Выход V3 |
| 6, 7 | Выход V1 |
| 8, 9 | Общий провод выходов |
| 10 | Выход V2 |
Снижение мощности
При горизонтальной установке допускается работа с полной нагрузкой до 50 °C. В диапазоне от 50 °C до 60 °C требуется снижение выходной мощности согласно кривой дерейтинга. По входному напряжению при 90 В AC доступно около 80% нагрузки, начиная примерно со 100 В AC и выше допускается 100% нагрузки.
Примечания
- Все параметры, если не указано иначе, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0.1 мкФ и 47 мкФ.
- Допуск по напряжению включает начальную установку, линейную нестабильность и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания по электромагнитной совместимости выполнялись при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Снижение допустимой температуры окружающей среды по высоте установки составляет 5 °C на каждые 1000 м для моделей с вентилятором при эксплуатации выше 2000 м.
