QP-150F - четырехканальный импульсный AC/DC источник питания мощностью 150 Вт с активной коррекцией коэффициента мощности для промышленной и электронной аппаратуры.
Описание

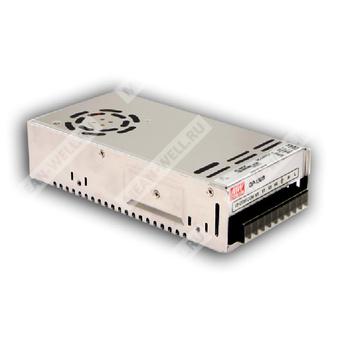

QP-150F — источник питания серии QP-150 в металлическом корпусе с принудительным воздушным охлаждением встроенным вентилятором. Модель относится к классу четырехвыходных AC/DC преобразователей с универсальным входом переменного или постоянного тока, активной коррекцией коэффициента мощности и фиксированной частотой преобразования 100 кГц.
Для исполнения QP-150F предусмотрены четыре выходных канала: 5 В, 15 В, 24 В и -15 В. Источник предназначен для питания многоканальных электронных систем, где требуется одновременное формирование нескольких стабилизированных напряжений положительной и отрицательной полярности.
Особенности
- универсальный вход переменного тока, полный диапазон;
- встроенная активная коррекция коэффициента мощности;
- защита от короткого замыкания, перегрузки и перенапряжения;
- принудительное воздушное охлаждение встроенным вентилятором постоянного тока;
- фиксированная частота переключения 100 кГц;
- четыре независимых выходных канала.
Расшифровка партномера
| Элемент | Значение |
| QP | серия четырехвыходных импульсных источников питания с активной коррекцией коэффициента мощности |
| 150 | номинальная выходная мощность класса 150 Вт |
| F | вариант набора выходных напряжений: 5 В, 15 В, 24 В, -15 В |
Выходные параметры
| Параметр | Канал 1 | Канал 2 | Канал 3 | Канал 4 |
| Номинальное напряжение | 5 В | 15 В | 24 В | -15 В |
| Номинальный ток | 10 А | 3 А | 2 А | 0,6 А |
| Диапазон тока | 3 ~ 15 А | 0,4 ~ 3 А | 0 ~ 5 А | 0 ~ 1 А |
| Максимальная выходная мощность | 152 Вт |
| Пульсации и шум, максимум | 100 мВп-п | 150 мВп-п | 200 мВп-п | 150 мВп-п |
| Допуск по выходному напряжению | ±3,0% | ±3,0% | ±6,0% | ±5,0% |
| Регулирование по сети | ±1,0% | ±1,0% | ±2,0% | ±1,0% |
| Регулирование по нагрузке | ±2,0% | ±2,0% | ±6,0% | ±2,0% |
Подстройка выходного напряжения
| Канал | Диапазон подстройки |
| Канал 1 | 4,75 ~ 5,5 В |
| Канал 2 | 14,3 ~ 16,5 В |
Временные параметры
| Параметр | Значение |
| Время установления, время нарастания | 800 мс, 50 мс при 230 В AC; 1800 мс, 50 мс при 115 В AC и полной нагрузке |
| Время удержания | 24 мс при 230 В AC; 24 мс при 115 В AC и полной нагрузке |
| Частота переключения | 100 кГц |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | более 0,95 при 230 В AC; более 0,98 при 115 В AC при полной нагрузке |
| КПД, тип. | 78% |
| Потребляемый ток по входу, тип. | 2,5 А при 115 В AC; 1,2 А при 230 В AC |
| Пусковой ток, тип. | не более 40 А при холодном старте и 230 В |
| Ток утечки | менее 3,5 мА при 240 В AC |
Защиты
| Вид защиты | Параметры |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения перегрузки |
| Перенапряжение | Канал 1: 5,75 ~ 6,75 В; Канал 2: 17,25 ~ 20,25 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | защита предусмотрена; восстановление автоматическое после устранения неисправности в составе режима hiccup |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% относительной влажности, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10 ~ 95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Электрическая прочность изоляции | вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-земля, выход-земля: 100 МОм при 500 В DC, 25 °C, 70% RH |
| Эмиссия ЭМС | соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Устойчивость к ЭМС | соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень для легкой промышленности; EAC TP TC 020 |
Надежность и исполнение
| Параметр | Значение |
| MTBF | 1763,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 262,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 199 × 99 × 50 мм |
| Масса | 0,93 кг |
| Упаковка | 20 шт.; 19,6 кг; 1,21 куб. фута |
| Конструктив | металлический корпус, встроенный вентилятор, клеммное подключение |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | выход V4 |
| 5 | выход V3 |
| 6, 7 | выход V1 |
| 8, 9 | общий провод выходов |
| 10 | выход V2 |
Механические данные
| Параметр | Значение |
| Номер корпуса | 916B |
| Единицы размеров | мм |
| Допуск размеров | ±1 мм |
| Подстройка | предусмотрены регулировки +V ADJ.1 и +V ADJ.2 |
| Индикация | светодиод |
| Охлаждение | направленный воздушный поток встроенного вентилятора |
Примечания
| № | Содержание |
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает начальную точность установки, регулирование по сети и регулирование по нагрузке. |
| 4 | Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания по электромагнитной совместимости выполнены при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС. |
| 5 | Снижение допустимой мощности по температуре окружающей среды для моделей с вентилятором составляет 5 °C на 1000 м при высоте эксплуатации свыше 2000 м. |
Снижение нагрузки
| Зависимость | Характеристика |
| По температуре окружающей среды | 100% нагрузки в диапазоне примерно до +50 °C; далее снижение до 80% при +60 °C, монтаж в горизонтальном положении |
| По входному напряжению | при 100 ~ 264 В AC допускается 100% нагрузки; при 90 В AC допустимая нагрузка снижена примерно до 80% |
