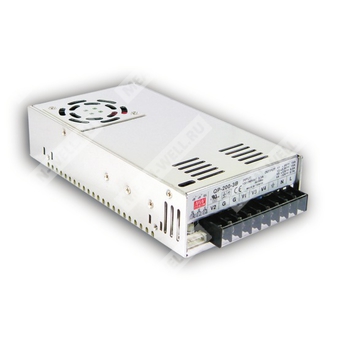

QP-200-3B - импульсный AC/DC источник питания 200 Вт с четырьмя выходами и коррекцией коэффициента мощности.
Расшифровка партномера
| Позиция | Значение |
| QP | Серия импульсных источников питания Mean Well QP |
| 200 | Номинальная мощность 200 Вт |
| 3 | Конфигурация с групповыми выходами семейства 3x/4x, четырехвыходное исполнение |
| B | Модификация схемы выходов и набор напряжений в исполнении QP-200-3B |
Краткое назначение
QP-200-3B предназначен для построения многоканальных систем питания промышленной и электронной аппаратуры с сетевым входом переменного и постоянного тока, активной коррекцией коэффициента мощности, встроенной защитой и удаленным контролем по сигналам питания.
Особенности
- Универсальный вход переменного тока.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95 при 230 В AC и PF > 0,98 при 115 В AC на полной нагрузке.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение встроенным вентилятором постоянного тока.
- Выходы CH1 и CH2 с возможностью подстройки в диапазоне −5…+10%.
- Функция удаленного контроля по линии питания для CH1, CH2.
- Сигналы Power Good / Power Fail, опционально.
- Испытание при 100% полной нагрузке.
- Возможность установки CH4 в положительную полярность после согласования до поставки, опция.
- Фиксированная частота переключения: PFC 67 кГц, PWM 134 кГц.
Описание
QP-200-3B представляет собой источника питания серии QP-200 мощностью 200 Вт с четырьмя выходными каналами. Модель рассчитана на питание промышленной электроники, телекоммуникационного и измерительного оборудования, а также узлов автоматики, где требуется несколько стабилизированных напряжений от одного сетевого источника.
Устройство выполнено в металлическом корпусе формата 215 × 115 × 50 мм, с принудительным воздушным охлаждением встроенным вентилятором. Серия поддерживает работу от универсальной сети переменного тока и от постоянного напряжения широкого диапазона. По результатам спецификации заявлены соответствие требованиям безопасности и ЭМС для промышленного применения.
Выходные параметры
| Параметр | Значение |
| Выход 1 | 5 В |
| Выход 2 | 3,3 В |
| Выход 3 | 12 В |
| Выход 4 | −5 В |
| Номинальный ток CH1 | 15 А |
| Номинальный ток CH2 | 15 А |
| Номинальный ток CH3 | 6 А |
| Номинальный ток CH4 | 0,7 А |
| Диапазон тока CH1 | 3…20 А |
| Диапазон тока CH2 | 0…20 А |
| Диапазон тока CH3 | 0,5…8 А |
| Диапазон тока CH4 | 0…1 А |
| Номинальная мощность | 200 Вт |
| Возможность подстройки напряжения CH1 | 4,75…5,5 В |
| Возможность подстройки напряжения CH2 | 3,14…3,63 В |
| Пульсации и шум CH1 | 100 мВ п-п |
| Пульсации и шум CH2 | 150 мВ п-п |
| Пульсации и шум CH3 | 150 мВ п-п |
| Пульсации и шум CH4 | 150 мВ п-п |
| Допуск по выходному напряжению CH1 | ±3,0% |
| Допуск по выходному напряжению CH2 | ±3,0% |
| Допуск по выходному напряжению CH3 | +8%, −10% |
| Допуск по выходному напряжению CH4 | ±6,0% |
| Стабилизация по сети CH1 | ±1,0% |
| Стабилизация по сети CH2 | ±1,0% |
| Стабилизация по сети CH3 | ±2,0% |
| Стабилизация по сети CH4 | ±1,0% |
| Стабилизация по нагрузке CH1 | ±2,0% |
| Стабилизация по нагрузке CH2 | ±2,0% |
| Стабилизация по нагрузке CH3 | ±6,0% |
| Стабилизация по нагрузке CH4 | ±2,0% |
| Время установления и нарастания | 800 мс, 50 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC, 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC, PF > 0,98 при 115 В AC, при полной нагрузке |
| Типовая эффективность | 72% |
| Пусковой ток | Холодный старт 30 А |
| Типовой входной ток | 3,5 А / 115 В AC, 2 А / 230 В AC |
| Ток утечки | < 2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, повторное включение после восстановления |
| Перенапряжение | CH1: 5,75…6,75 В; CH2: 3,14…3,63 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение после восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Тип защиты от перегрева | Постоянное ограничение тока, автоматическое восстановление после устранения неисправности |
| Пиковый ток CH1 | 20 А |
| Пиковый ток CH2 | 20 А |
| Пиковый ток CH3 | 8 А |
| Пиковый ток CH4 | 1 А |
Функции
| Параметр | Значение |
| Power Good / Power Fail | 10 мс / 1 мс, опционально |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, −3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −10…+60 °C, с учетом дерейтинг-кривой |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 160,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,2 кг |
| Упаковка | 12 шт. / 15,4 кг / 0,9 CUFT |
Подключение
Входной разъем питания: клеммная колодка, обозначения: AC/L, AC/N, FG, DC OUTPUT V4, DC OUTPUT V1, DC OUTPUT V3, DC OUTPUT COM, DC OUTPUT V2.
Разъем выходов постоянного тока (CN2): JST S6B-XH-A-1 или эквивалент.
Сопряженные элементы: корпус JST XHP или эквивалент, контакт JST SXH-001T-P0.6 или эквивалент.
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов и конденсаторов 0,1 мкФ и 47 мкФ, параллельно подключенных к выходу.
- Допуск включает установку, регулировку по линии и регулировку по нагрузке.
- Допустимый максимальный постоянный ток нагрузки не должен превышать номинальную мощность; средняя выходная мощность не должна превышать номинальную.
- Для проверки дерейтинг-кривой может потребоваться пониженная входная мощность. Подробности см. в зависимости от условий применения.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС выполняются на монтажной плате 360 мм × 360 мм с медной площадкой 1 мм толщиной. Окончательная установка должна быть подтверждена на соответствие директивам ЭМС конечного изделия.
- Для моделей с вентиляторным охлаждением допускается работа на высоте до 2000 м; для моделей с вентиляторным охлаждением и температурой 5 °C / 1000 м — до 5000 м.
