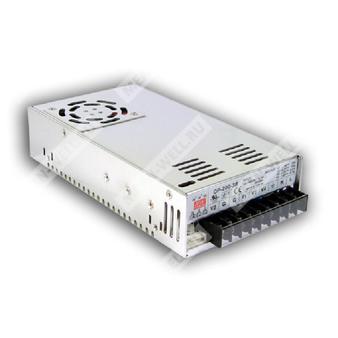

QP-200-3C - четырёхканальный AC/DC источник питания мощностью 200 Вт с функцией PFC и двумя регулируемыми выходами.
Расшифровка партномера
| Позиция | Расшифровка |
| QP | Серия источников питания QP |
| 200 | Номинальная мощность 200 Вт |
| 3 | Четырёхвыходная конфигурация серии с фиксированными и регулируемыми каналами |
| C | Исполнение модели QP-200-3C |
Назначение и особенности
QP-200-3C представляет собой импульсный AC/DC источник питания промышленного назначения мощностью 200 Вт с коррекцией коэффициента мощности. Модель относится к серии QP-200 и предназначена для формирования нескольких стабилизированных выходных напряжений в составе электронных и электромеханических систем.
Изделие выполнено в формате открытого шасси, рассчитано на установку в составе конечного оборудования и обеспечивает четыре выходных канала с разными уровнями напряжения. Для канала CH1 предусмотрена регулировка, а каналы CH2, CH3 и CH4 имеют фиксированные выходные уровни в зависимости от модификации. Для модели QP-200-3C характерна конфигурация с выходами 5 В, 3,3 В, 15 В и −12 В.
Основные свойства
- Универсальный вход переменного тока.
- Функция активной коррекции коэффициента мощности.
- Четыре выходных канала.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита от перегрева.
- Охлаждение встроенным вентилятором постоянного тока.
- Возможность удалённой обратной связи по каналу CH1 и CH2.
- Сигнал Power Good / Power Fail — опция.
- Подходит для установки в конечное оборудование.
- Испытания EMC выполняются при монтаже на металлическую пластину 360 мм × 360 мм.
Выходные параметры
| Параметр | Значение |
| Модель | QP-200-3C |
| Выход 1 | 3,3 В |
| Выход 2 | 15 В |
| Выход 3 | −15 В |
| Выход 4 | −12 В |
| Номинальный ток CH1 | 15 А |
| Номинальный ток CH2 | 6 А |
| Номинальный ток CH3 | 0,7 А |
| Номинальный ток CH4 | 0,7 А |
| Диапазон тока CH1 | 3…20 А |
| Диапазон тока CH2 | 0…20 А |
| Диапазон тока CH3 | 0,5…8 А |
| Диапазон тока CH4 | 0…1 А |
| Номинальная мощность | 210 Вт |
| Пульсации и шум, max. | 100 мВп-п |
| Диапазон регулировки напряжения | CH1: 4,75…5,5 В; CH2: 3,14…3,63 В |
| Погрешность стабилизации по сети | ±1,0% / ±2,0% |
| Погрешность стабилизации по нагрузке | ±2,0% / ±6,0% |
| Время запуска, нарастания | 800 мс, 50 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
| Пиковый ток | 20 А, 20 А, 8 А, 1 А |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC / 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД, тип. | 72% |
| Пусковой ток, тип. | Холодный старт 30 А |
| Потребляемый ток AC, тип. | 3,5 А / 115 В AC; 2 А / 230 В AC |
| Ток утечки | < 2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Перенапряжение | CH1: 5,75…6,75 В; CH2: 3,14…3,63 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Тип защиты по току | Ограничение постоянным током, восстановление после устранения аварийного состояния |
Функции
| Параметр | Значение |
| Сигнал Power Good / Power Fail | 10 мс / 1 мс, опция |
Электромагнитная совместимость
| Параметр | Значение |
| Излучаемые помехи | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 approved |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −10…+60 °C, с учётом кривой дерейтингa |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 160,6 тыс. ч min., MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Исполнение | Открытое шасси |
| Кейс | Case No. 912B |
| Направление воздушного потока | Указано на чертеже корпуса |
Разъёмы и назначение выводов
Сетевой вход и выходные цепи
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC OUTPUT V4 |
| 5 | DC OUTPUT V1 |
| 6 | DC OUTPUT V3 |
| 7, 8 | DC OUTPUT COM |
| 9 | DC OUTPUT V2 |
Разъём выходной цепи CN2
| Номер контакта | Назначение |
| 1 | V1(+S) |
| 2 | V1(−S) |
| 3 | V2(+S) |
| 4 | V2(−S) |
| 5 | PF/PG |
| 6 | GND |
Рекомендованные элементы сопряжения
| Параметр | Значение |
| Корпус разъёма | JST XHP или эквивалент |
| Контакт | JST SXH-001T-P0.6 или эквивалент |
| Разъём CN2 | JST S6B-XH-A-1 или эквивалент |
Механические размеры
| Размер | Значение |
| 215 мм | Длина корпуса |
| 115 мм | Ширина корпуса |
| 50 мм | Высота корпуса |
| Примечание к чертежу | Размеры указаны в миллиметрах, допуск ±1 мм |
Упаковка
| Параметр | Значение |
| Масса | 1,2 кг |
| Упаковка | 12 шт. / 15,4 кг / 0,9 CUFT |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-виткового витого провода, подключённого к конденсатору 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, регулировку по линии и регулировку по нагрузке.
- Рабочий цикл не должен превышать 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Уменьшение допустимой мощности может потребоваться при низком входном напряжении. Для подробностей следует проверять кривую дерейтингa.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Все испытания EMC выполнялись при монтаже на металлическую пластину 360 мм × 360 мм, толщина 1 мм. Окончательное изделие должно быть повторно подтверждено на соответствие директивам EMC. Для рекомендаций по проведению этих испытаний следует обращаться к документу по тестированию EMI-компонентов.
- Температурный дерейтинг для моделей с вентилятором и температурой окружающей среды выше 50 °C, а также при высоте эксплуатации выше 2000 м, следует учитывать по кривой снижения нагрузки.
