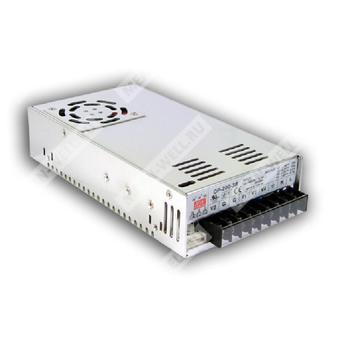

QP-200D - импульсный источник питания переменного тока с четырьмя выходами и функцией PFC.
Расшифровка партномера
| Обозначение | Значение |
| QP | Серия источников питания QP |
| 200 | Номинальная мощность 200 Вт |
| D | Вариант исполнения QP-200D |
Краткое описание
QP-200D представляет собой импульсный AC/DC источник питания мощностью 200 Вт для промышленного применения с четырьмя выходными каналами, встроенной коррекцией коэффициента мощности, защитами и удалённым sense-подключением для основных каналов.
Особенности
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Встроенная функция активной коррекции коэффициента мощности, PF > 0,95.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение встроенным вентилятором постоянного тока.
- Регулировка каналов CH1, CH2 в пределах -5…+10%.
- Выходы power good / power fail, опционально.
- Удалённая обратная связь по напряжению для CH1, CH2.
- Тест на 100% полный burn-in.
- Канал CH4 может быть настроен на положительную полярность после консультации до поставки, опционально.
- Фиксированная частота переключения: PFC 67 кГц, PWM 134 кГц.
Назначение
Источник питания предназначен для формирования нескольких стабилизированных напряжений постоянного тока в составе промышленной и электронной аппаратуры, где требуется высокий коэффициент мощности, компактное исполнение и встроенные средства защиты.
Выходные характеристики
| Параметр |
Значение для QP-200D |
| Количество выходов |
4 канала |
| Выход CH1 |
5 В, 15 А, диапазон регулировки 3…20 А |
| Выход CH2 |
12 В, 4 А, диапазон регулировки 0…6 А |
| Выход CH3 |
24 В, 0,7 А, диапазон регулировки 0,4…5 А |
| Выход CH4 |
-12 В, 0,7 А, диапазон регулировки 0…1 А |
| Номинальная мощность |
203,4 Вт |
| Пульсации и шум |
100 мВ п-п |
| Пределы регулировки напряжения |
CH1: 4,75…5,5 В; CH2: 11,4…13,2 В |
| Допуск по выходному напряжению |
CH1: ±3,0%; CH2: ±3,0%; CH3: +10/-6%; CH4: ±6,0% |
| Стабилизация по линии |
CH1: ±1,0%; CH2: ±1,0%; CH3: ±2,0%; CH4: ±1,0% |
| Стабилизация по нагрузке |
CH1: ±2,0%; CH2: ±2,0%; CH3: ±6,0%; CH4: ±2,0% |
| Установка и время нарастания |
800 мс, 50 мс при полной нагрузке |
| Время удержания |
24 мс при полной нагрузке |
| Пиковый ток |
CH1: 20 А; CH2: 7 А; CH3: 6 А; CH4: 1 А |
Входные характеристики
| Параметр |
Значение |
| Диапазон входного напряжения |
90…264 В AC или 127…370 В DC |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности |
PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД |
75% |
| Пусковой ток |
Холодный старт 30 А |
| Ток утечки |
< 2 мА / 240 В AC |
| Потребляемый ток AC |
3,5 А при 115 В AC; 2 А при 230 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Отключение выходного напряжения с последующим повторным включением после перезапуска |
| Перенапряжение |
CH1: 5,75…6,75 В; CH2: 13,8…16,2 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с последующим повторным включением |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Тип защиты от перегрева |
Срабатывание с автоматическим восстановлением |
Функции
| Параметр |
Значение |
| Power good / Power fail |
10 мс / 1 мс, опционально |
Электромагнитная совместимость
| Параметр |
Значение |
| Излучение |
Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
Вход/выход: 3 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-10…+60 °C, с учётом кривой дерейтингa |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-20…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность
| Параметр |
Значение |
| MTBF |
1456,9 тыс. ч минимум, Telcordia SR-332 (Bellcore); 226,5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические характеристики
| Параметр |
Значение |
| Габаритные размеры |
215 × 115 × 50 мм (Д × Ш × В) |
| Масса и упаковка |
1,2 кг; 12 шт. / 15,4 кг / 0,9 CUFT |
| Корпус |
Case No. 912B |
Подключение
| Разъём |
Назначение |
| Входной разъём |
AC/L, AC/N, FG, DC OUTPUT V4, DC OUTPUT V1, DC OUTPUT V3, DC OUTPUT COM, DC OUTPUT V2 |
| Разъём выходов постоянного тока CN2 |
JST S6B-XH-A-1 или эквивалент |
| Сопряжённый корпус |
JST XHP или эквивалент |
| Контакты |
JST SXH-001T-P0.6 или эквивалент |
Примечания
- Все параметры, если не указано иное, измеряются при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-проводного измерительного провода, оконечного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по линии и стабилизацию по нагрузке.
- Допустимое максимальное значение потребления тока каждые 30 секунд; средняя выходная мощность не должна превышать номинальную.
- Дерейтинг может потребоваться при низком входном напряжении. Для подробностей необходимо проверять кривую дерейтингa.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания EMC выполняются при монтаже на металлической плате 360 мм × 360 мм с толщиной 1 мм. Финальное оборудование должно быть повторно подтверждено на соответствие директивам EMC.
- Для устройств с вентилятором рабочая температура снижается на 3,5 °C на каждые 1000 м при высоте эксплуатации более 2000 м.
