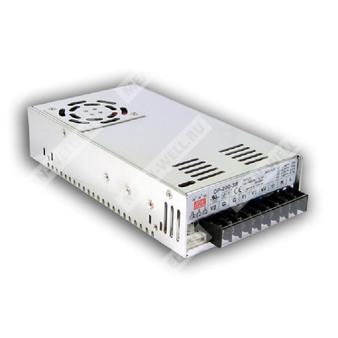

QP-200F - импульсный источник питания мощностью 200 Вт с четырьмя выходными каналами и коррекцией коэффициента мощности.
Блок питания серии QP-200F предназначен для промышленной аппаратуры и систем автоматизации, где требуется несколько стабилизированных выходных напряжений, высокий коэффициент мощности, встроенные защиты и принудительное воздушное охлаждение.
Расшифровка партномера
| Обозначение | Расшифровка |
| QP | Серия источников питания Mean Well QP |
| 200 | Номинальная мощность 200 Вт |
| F | Исполнение с конфигурацией выходов QP-200F |
Основные особенности
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Встроенная функция коррекции коэффициента мощности, PF > 0,95 при 230 В AC и PF > 0,98 при 115 В AC при полной нагрузке.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение встроенным вентилятором DC.
- Выходы CH1 и CH2 могут регулироваться в диапазоне от -5 % до +10 %.
- Наличие сигнала Power Good / Power Fail, опционально.
- Функция дистанционного измерения напряжения для CH1 и CH2.
- Испытание на 100 % обкатку под полной нагрузкой.
- CH4 может быть переведён в положительную полярность после согласования до поставки, опционально.
- Фиксированная частота коммутации: PFC 67 кГц, PWM 134 кГц.
Применение
Источники питания серии QP-200F применяются в промышленной электронике, автоматике, системах управления, измерительной аппаратуре и другой нагрузке, требующей нескольких выходных напряжений от одного источника.
Выходные характеристики
| Параметр | Значение |
| Количество выходов | 4 |
| Выход 1 | 15 В |
| Выход 2 | 24 В |
| Выход 3 | 0,7 А |
| Выход 4 | 1 А |
| Регулировка напряжения | CH1: 4,75…5,5 В; CH2: 14,25…16,5 В |
| Пульсации и шум | 100 мВ п-п |
| Точность установки напряжения | ±3,0 %; ±1,0 %; ±2,0 % |
| Стабилизация по линии | ±1,0 %; ±1,0 %; ±2,0 % |
| Стабилизация по нагрузке | ±2,0 %; ±2,0 %; ±6,0 % |
| Время запуска, время нарастания | 800 мс, 50 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
| Пиковый ток | 20 А; 20 А; 8 А; 1 А |
Входные характеристики
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC / 127…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| Типовой входной ток | 3,5 А / 115 В AC; 2 А / 230 В AC |
| Пусковой ток | Холодный пуск, 30 А |
| Ток утечки | < 2 мА / 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105…150 % от номинальной выходной мощности |
| Тип защиты по перегрузке | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Перенапряжение | CH1: 5,75…6,75 В; CH2: 3,8…4,4 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения, повторное включение после восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Тип защиты от перегрева | Константное ограничение тока, автоматическое восстановление после устранения аварийного состояния |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -10…+60 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10…95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 approved |
| ЭМС, излучение | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| ЭМС, помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
Надёжность
| Параметр | Значение |
| MTBF | 1456,9 тыс. ч, Telcordia SR-332 (Bellcore), 226,5 тыс. ч, MIL-HDBK-217F (25 °C) |
Габариты и монтаж
| Параметр | Значение |
| Размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Конструктивное исполнение | Корпус с принудительным воздушным охлаждением |
| Подключение входа | Клеммный блок AC/L, FG, AC/N |
| Подключение выхода | Разъём DC Output Connector CN2: JST S6B-XH-A-1 или эквивалент |
Упаковка
| Параметр | Значение |
| Масса | 1,2 кг |
| Упаковка | 12 шт. / 15,4 кг / 0,9 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC Output V4 |
| 5 | DC Output V1 |
| 6 | DC Output V3 |
| 7, 8 | DC Output COM |
| 9 | DC Output V2 |
Назначение контактов выходного разъёма CN2
| Номер вывода | Назначение |
| 1 | V1(+S) |
| 2 | V1(-S) |
| 3 | V2(+S) |
| 4 | V2(-S) |
| 5 | PF/PG |
| 6 | GND |
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-витковой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по линии и стабилизацию по нагрузке.
- Время нарастания максимальной нагрузки может быть больше 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Для получения более подробных сведений по дерейтированию следует использовать кривую снижения нагрузки.
- Блок питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания ЭМС выполнялись при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Окончательная аппаратура должна повторно подтверждать соответствие директивам ЭМС.
- Характеристики высотной эксплуатации: до 3 500 м при моделях без вентилятора и до 5 000 м при моделях с вентилятором.
- Температура окружающей среды: снижение на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором выше 2000 м.
