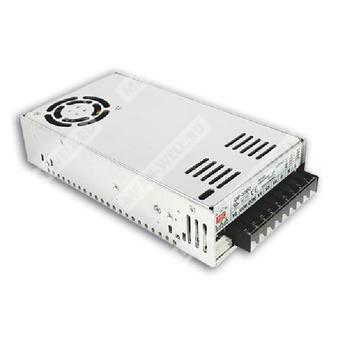

QP-320D - четырехканальный импульсный AC/DC источник питания мощностью 320 Вт для питания распределенных нагрузок постоянного тока.
Назначение
QP-320D — промышленный импульсный источник питания серии QP-320 с универсальным входом переменного тока, встроенной активной коррекцией коэффициента мощности и четырьмя независимыми выходами постоянного напряжения. Модель предназначена для систем, где требуется одновременное формирование нескольких шин питания: +5 В, +12 В, +24 В и -12 В.
Расшифровка партномера
| Элемент партномера |
Значение |
Расшифровка |
| QP |
Серия |
Серия многоканальных источников питания с четырьмя выходами и функцией активной коррекции коэффициента мощности |
| 320 |
Номинальная мощность |
Выходная мощность 320 Вт, для модели QP-320D номинально 316 Вт |
| D |
Исполнение по выходам |
Конфигурация выходов: CH1 = 5 В, CH2 = 12 В, CH3 = 24 В, CH4 = -12 В |
Основные особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Регулировка выходов CH1 и CH2 в диапазоне от -5% до +10%.
- Выходы сигналов исправности питания и отказа питания.
- Встроенная функция дистанционного контроля напряжения для CH1 и CH2.
- Светодиодная индикация наличия питания.
- 100% прогон на полной нагрузке.
- Пиковая нагрузочная способность канала 24 В до 20 А.
Выходные параметры
| Параметр |
CH1 |
CH2 |
CH3 |
CH4 |
| Выходное напряжение |
5 В |
12 В |
24 В |
-12 В |
| Номинальный ток |
20 А |
10 А |
3 А |
2 А |
| Диапазон тока |
2,5 ... 20 А |
0 ... 10 А |
0,2 ... 5 А |
0,2 ... 2 А |
| Пиковый ток |
20 А |
10 А |
20 А, 1 мс |
2 А |
| Пульсации и шум, максимум |
100 мВ пик-пик |
150 мВ пик-пик |
150 мВ пик-пик |
150 мВ пик-пик |
| Диапазон регулировки напряжения |
CH1, CH2: +10%, -5% |
CH1, CH2: +10%, -5% |
Не указан |
Не указан |
| Допуск по напряжению |
±3,0% |
±3,0% |
+10%, -6% |
±10% |
| Нестабильность по сети |
±1,0% |
±2,0% |
±2,0% |
±3,0% |
| Нестабильность по нагрузке |
±2,0% |
±3,0% |
±6,0% |
±8,0% |
| Сводный параметр |
Значение |
| Номинальная выходная мощность |
316 Вт |
| Время установления, время нарастания |
800 мс, 50 мс при 230 В AC; 3000 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания, типовое |
16 мс при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ... 264 В AC; 127 ... 370 В DC |
| Диапазон частоты |
47 ... 63 Гц |
| Коэффициент мощности, типовой |
более 0,95 при 230 В AC; более 0,98 при 115 В AC при полной нагрузке |
| КПД, типовой |
83% |
| Потребляемый ток, типовой |
4 А при 115 В AC; 2 А при 230 В AC |
| Пусковой ток, типовой |
25 А при 115 В AC; 45 А при 230 В AC |
| Ток утечки |
менее 2 мА при 240 В AC |
Защиты
| Вид защиты |
Параметр |
Режим работы |
| Перегрузка |
105 ... 150% от номинальной выходной мощности |
Ограничение тока по схеме fold back, автоматическое восстановление после устранения причины |
| Перенапряжение |
CH1: 5,75 ... 6,75 В; CH2: 13,8 ... 16,2 В |
Отключение выходного напряжения, восстановление повторным включением питания |
| Перегрев |
Порог не указан |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр |
Значение |
| Сигнал исправности питания / отказа питания |
10 мс / 1 мс |
Условия эксплуатации и хранения
| Параметр |
Значение |
| Рабочая температура |
от -10 до +70 °C, согласно кривой снижения мощности |
| Рабочая влажность |
20 ... 90% относительной влажности, без конденсации |
| Температура хранения |
от -20 до +85 °C |
| Влажность хранения |
10 ... 95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0 ... 50 °C |
| Вибрация |
10 ... 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность, изоляция и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, одобрено |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Электромагнитная эмиссия |
Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Электромагнитная устойчивость |
Соответствие BS EN/EN61000-4-2, 4-3, 4-4, 4-5, 4-6, 4-8, 4-11, BS EN/EN55024, уровень для легкой промышленности, критерий A, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
213,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
215 x 115 x 50 мм |
| Масса |
1,2 кг |
| Упаковка |
12 шт., 15,4 кг, 0,9 куб. фута |
Подключение
Силовая клеммная колодка
| Контакт |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 |
Выход CH4 |
| 5 |
Выход CH1 |
| 6 |
Выход CH3 |
| 7, 8 |
Общий провод выходов |
| 9 |
Выход CH2 |
Разъем DC Output Connector CN2: JST S6B-XH-A-1 или эквивалент
| Контакт |
Назначение |
| 1 |
V1(+S) |
| 2 |
V1(-S) |
| 3 |
V2(+S) |
| 4 |
V2(-S) |
| 5 |
PF/PG |
| 6 |
GND |
| Элемент подключения CN2 |
Исполнение |
| Ответная часть корпуса |
JST XHP или эквивалент |
| Контакт |
JST SXH-001T-P0.6 или эквивалент |
Механические данные
Исполнение корпуса: Case No. 912I.
Размеры корпуса: 215 x 115 x 50 мм.
Монтажные отверстия и расположение клемм приведены в механической спецификации. Направление воздушного потока указано на чертеже корпуса.
Снижение выходной мощности
В зависимости от температуры окружающей среды: 100% нагрузки сохраняется до примерно +50 °C, далее требуется линейное снижение допустимой нагрузки; при +70 °C нагрузка снижается примерно до 40%.
В зависимости от входного напряжения: при 115 ... 264 В AC допускается работа практически на полной мощности; при 90 В AC допустимая нагрузка снижается примерно до 80%.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск по напряжению включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- Каждый выходной канал может обеспечивать ток вплоть до максимального значения, однако суммарная нагрузка не должна превышать номинальную выходную мощность.
- Для канала CH3 24 В допускается пиковый ток 20 А длительностью 1 мс, повторяемый каждые 100 мс. В период пикового тока напряжение на выходе CH3 должно быть выше 16 В.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания на электромагнитную совместимость выполнены при монтаже устройства на металлической пластине толщиной 360 x 360 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
- Для работы на высоте свыше 2000 м температурный режим должен снижаться на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
