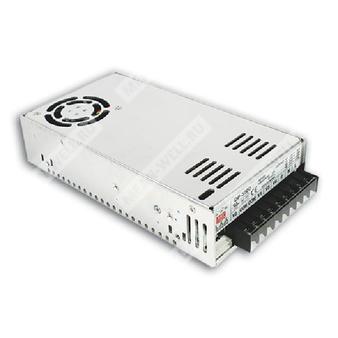

QP-320F - многоканальный импульсный источник питания AC/DC мощностью 320 Вт для питания промышленной и электронной аппаратуры от сети переменного тока.
Описание
QP-320F — встроенный импульсный источник питания серии QP-320 производства MEAN WELL с универсальным входом переменного тока, активной коррекцией коэффициента мощности и четырьмя независимыми выходными каналами. Модель формирует фиксированные выходные напряжения 5 В, 15 В, 24 В и -15 В и предназначена для применения в составе промышленного оборудования, автоматизированных систем, контрольно-измерительной аппаратуры и иных электронных устройств, где требуется одновременное питание нескольких шин.
Источник питания выполнен в металлическом корпусе для монтажа внутри конечного изделия, оснащен встроенным вентилятором, имеет дистанционный контроль основных низковольтных выходов, сигнализацию исправности питания и комплекс защит по короткому замыканию, перегрузке, перенапряжению и перегреву.
Расшифровка партномера
| Элемент партномера |
Значение |
| QP |
Серия многовыходных импульсных AC/DC источников питания с активной коррекцией коэффициента мощности |
| 320 |
Номинальная выходная мощность 320 Вт, для модели QP-320F — 316 Вт |
| F |
Исполнение по комбинации выходов: 5 В, 15 В, 24 В, -15 В |
Основные особенности
- Универсальный вход переменного тока, полный диапазон.
- Встроенная активная коррекция коэффициента мощности, коэффициент мощности более 0,95.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Выходы CH1 и CH2 регулируются в диапазоне от минус 5% до плюс 10%.
- Наличие сигнала исправности питания и сигнала отказа питания.
- Встроенная функция дистанционного контроля для CH1 и CH2.
- Светодиодная индикация наличия питания.
- 100% прогон при полной нагрузке.
- Пиковая нагрузочная способность канала 24 В до 20 А.
Параметры выходов
| Параметр |
CH1 |
CH2 |
CH3 |
CH4 |
| Выходное напряжение |
5 В |
15 В |
24 В |
-15 В |
| Номинальный ток |
20 А |
8 А |
3 А |
1,6 А |
| Диапазон тока |
2,5…20 А |
0…10 А |
0,2…5 А |
0,2…1,6 А |
| Пиковый ток |
20 А |
10 А |
20 А, 1 мс |
1,6 А |
| Пульсации и шум, максимум |
100 мВ пик-пик |
150 мВ пик-пик |
150 мВ пик-пик |
150 мВ пик-пик |
| Диапазон регулировки напряжения |
CH1, CH2: +10%, -5% |
CH1, CH2: +10%, -5% |
Не указано |
Не указано |
| Точность по напряжению |
±3,0% |
±3,0% |
+10%, -6% |
±10% |
| Стабилизация по сети |
±1,0% |
±2,0% |
±2,0% |
±3,0% |
| Стабилизация по нагрузке |
±2,0% |
±3,0% |
±6,0% |
±8,0% |
Выходная мощность и временные параметры
| Параметр |
Значение |
| Номинальная выходная мощность |
316 Вт |
| Время установления, типовое |
3000 мс / 50 мс при 230 В AC и полной нагрузке; 3000 мс / 50 мс при 115 В AC и полной нагрузке |
| Время удержания, типовое |
16 мс при полной нагрузке |
| Частота преобразования |
100 кГц |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90…264 В AC; 127…370 В DC |
| Диапазон входной частоты |
47…63 Гц |
| Коэффициент мощности, типовой |
PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC и полной нагрузке |
| КПД, типовой |
83% |
| Потребляемый ток, типовой |
4 А при 115 В AC; 2 А при 230 В AC |
| Пусковой ток, типовой |
25 А при 115 В AC; 45 А при 230 В AC |
| Ток утечки |
< 2 мА при 240 В AC |
Защиты
| Защита |
Параметры |
| Перегрузка |
105…150% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Ограничение тока с характеристикой fold back, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
CH1: 5,75…6,75 В; CH2: 17,25…20,25 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр |
Значение |
| Сигнал исправности питания / отказа питания |
10 мс / 1 мс |
| Дистанционный контроль |
Для выходов CH1 и CH2 |
| Светодиодная индикация |
Индикация включения питания |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -10 до +70 °C, согласно кривой снижения мощности |
| Рабочая влажность |
20…90% относительной влажности, без конденсации |
| Температура хранения |
от -20 до +85 °C |
| Влажность при хранении |
10…95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин./цикл, 60 мин. по каждой из осей X, Y, Z |
Электрическая прочность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55024, уровень легкой промышленности, критерий A, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
213,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
215 × 115 × 50 мм |
| Масса |
1,2 кг |
| Упаковка |
12 шт.; 15,4 кг; 0,9 куб. фута |
Механическое исполнение и подключение
Корпус: Case No. 912I. Направление воздушного потока указано на чертеже. Максимальная высота клеммной части — 13 мм.
Основная силовая клеммная колодка
| Контакт |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 |
Выход DC V4 |
| 5 |
Выход DC V3 |
| 6 |
Выход DC V1 |
| 7, 8 |
Общий провод выходов DC |
| 9 |
Выход DC V2 |
Разъем дистанционного контроля и сигналов CN2
| Контакт |
Назначение |
| 1 |
V1(+S) |
| 2 |
V1(-S) |
| 3 |
V2(+S) |
| 4 |
V2(-S) |
| 5 |
PF/PG |
| 6 |
GND |
Ответная часть разъема CN2: JST XHP или эквивалент. Контакты: JST SXH-001T-P0.6 или эквивалент. Разъем платы: JST S6B-XH-A-1 или эквивалент.
Снижение выходной мощности
При температуре окружающей среды до +50 °C допускается работа при 100% нагрузки. В диапазоне выше +50 °C до +70 °C требуется линейное снижение допустимой нагрузки согласно графику. По входному напряжению при 90 В AC допустимая нагрузка снижается примерно до 80%, а при напряжении от 105 В AC и выше допускается работа практически при полной нагрузке.
Примечания
- Все параметры приведены для входного напряжения 230 В AC, номинальной нагрузки и температуры окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Точность по напряжению включает начальную точность установки, нестабильность по сети и нестабильность по нагрузке.
- Каждый выходной канал может обеспечивать ток до своего максимального значения, однако суммарная нагрузка не должна превышать номинальную выходную мощность.
- Для канала 24 В допускается пиковый ток 20 А длительностью 1 мс, повторяемый каждые 100 мс. В период пикового тока напряжение выхода 24 В должно оставаться выше 16 В.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Испытания на электромагнитную совместимость проводились при монтаже на металлической пластине толщиной 360 мм. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС.
- Для работы на высоте более 2000 м требуется снижение максимально допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
