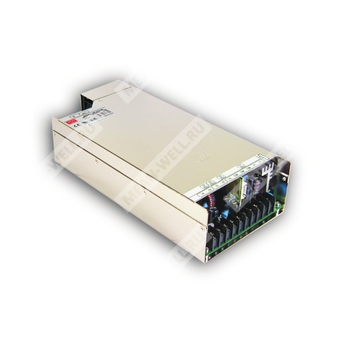

QP-375-24B - импульсный источник питания 375 Вт с четырьмя выходными каналами и коррекцией коэффициента мощности.
Назначение: AC/DC источник питания для промышленной электроники с четырьмя выходными линиями, регулируемыми уровнями напряжения, защитами и дистанционным управлением.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| QP | Серия источников питания Mean Well QP |
| 375 | Номинальная мощность 375 Вт |
| 24 | Семейство с выходным каналом на 24 В |
| B | Исполнение модификации QP-375-24B |
Краткое описание
QP-375-24B относится к серии QP-375 и представляет собой импульсный источник питания с универсальным сетевым входом, активной коррекцией коэффициента мощности, четырьмя выходами и возможностью конфигурирования распределения выходных напряжений. Модель рассчитана на применение в промышленной автоматике и электронной аппаратуре, где требуется несколько изолированных или частично объединяемых выходных каналов.
Основные особенности
- Универсальный сетевой вход.
- Активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором.
- Четыре выходных канала.
- CH3 и CH4 изолированы от остальных выходов, допускается изменение полярности.
- Отсутствие минимальной нагрузки для каналов CH2, CH3, CH4.
- Регулировка выходных напряжений в пределах от -5% до +10%.
- Наличие сигнала Power Good / Power Fail.
- Дистанционное включение/выключение.
- Фиксированная частота переключения 100 кГц.
Выходные параметры
| Параметр | Значение |
| Выходная конфигурация | 4 канала |
| Выход 1 | 24 В, 10 А |
| Выход 2 | 5 В, 10 А |
| Выход 3 | 12 В, 4 А |
| Выход 4 | 12 В, 4 А |
| Диапазон регулировки напряжения | CH1: 21.6 ~ 26.4 В CH2: 4.5 ~ 5.5 В CH3: 10.8 ~ 13.2 В CH4: 10.8 ~ 13.2 В |
| Диапазон тока | CH1: 1 ~ 10 А CH2: 0 ~ 16 А CH3: 0 ~ 4 А CH4: 0 ~ 4 А |
| Максимальная выходная мощность | 386 Вт |
| Пульсации и шум | CH1: 240 мВ п-п CH2: 50 мВ п-п CH3: 120 мВ п-п CH4: 120 мВ п-п |
| Допуск выходного напряжения | ±1.0% |
| Стабилизация по линии | ±0.5% |
| Стабилизация по нагрузке | ±0.8% |
| Время установки, нарастания | 800 мс, 50 мс при полной нагрузке |
| Время удержания | 36 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0.95 при 230 В AC, PF > 0.98 при 115 В AC, при полной нагрузке |
| КПД | 78% |
| Пусковой ток | 45 А, холодный запуск |
| Входной ток | 6 А при 115 В AC 3 А при 230 В AC |
| Ток утечки | < 2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Перенапряжение | CH1: 27.6 ~ 32.4 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Тип защиты при перегрузке | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Тип защиты при перенапряжении | Отключение выходного напряжения, повторное включение для восстановления |
Функциональные параметры
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: 0 ~ 0.8 В — включение RC+/RC-: 4 ~ 10 В — выключение |
| Сигнал Power Good / Power Fail | 10 мс / 1 мс |
| Сигнал Power Fail | Напряжение между выводами GND и PF |
| Удалённое измерение | Предусмотрено |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry, критерий A |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC I/P-FG: 1.5 кВ AC O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, см. кривую дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 75.9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 280 × 127 × 63.5 мм (Д × Ш × В) |
| Масса | 2.4 кг |
| Упаковка | 6 шт.; 14.8 кг; 0.89 куб. фут |
Интерфейсы и выводы
Входной клеммник AC: FG, AC/N, AC/L.
Выходной клеммник DC: +V1, COM(V1 and V2), +V2, +V3, -V3, +V4, -V4.
Разъём CN62: PF, GND, RS-, RS+, RC-, RC+.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового скрученного провода, оконцованного параллельно конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Пиковый ток не должен превышать значения, указанного в таблице.
- Изолированные каналы CH3 и CH4 могут быть соединены или использоваться как положительные либо отрицательные выходы.
- При необходимости работы от низкого входного напряжения следует учитывать кривую дерейтирования.
- Источник питания является компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть подтверждено на соответствие директивам ЭМС.
- Дерейтинг температуры окружающей среды составляет 3.5 °C на 1000 м безвентиляторных моделей и 5 °C на 1000 м вентиляторных моделей при высоте эксплуатации выше 2000 м.
