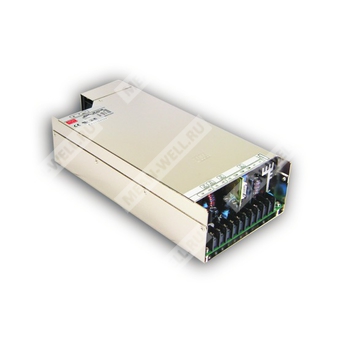

QP-375-24C - импульсный источник питания переменного/постоянного тока с четырьмя выходами и коррекцией коэффициента мощности.
QP-375-24C — модульный источник питания серии QP-375P/QP-375, предназначенный для формирования четырех независимых выходных напряжений с возможностью их конфигурации в соответствии с требованиями нагрузки. Изделие выполнено как AC/DC преобразователь с активной коррекцией коэффициента мощности, широким диапазоном входного напряжения, удаленным включением/выключением, дистанционной обратной связью и сигнализацией Power Good/Power Fail.
Расшифровка обозначения
| Обозначение | Расшифровка |
| QP | Серия источников питания Mean Well QP |
| 375 | Номинальная выходная мощность 375 Вт |
| 24 | Серия с базовым конфигурируемым выходом 24 В |
| C | Исполнение с конфигурацией четырех выходов серии 24C |
Особенности
- Универсальный вход переменного тока.
- Активная коррекция коэффициента мощности, PF > 0.95 при 230 В AC и PF > 0.98 при 115 В AC при полной нагрузке.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- CH3 и CH4 изолированы от остальных выходов; допускается изменение полярности.
- Отсутствие минимальной нагрузки для CH2, CH3, CH4.
- Регулировка всех выходов в пределах от -5% до +10%.
- Сигнал Power Good / Power Fail.
- Удаленное включение/выключение.
- Фиксированная частота преобразования 100 кГц.
Назначение
Источник питания применяется в промышленной электронике, системах автоматизации, измерительной аппаратуре и прочих устройствах, где требуется несколько стабилизированных выходов постоянного тока с возможностью гибкой конфигурации и сигнализации состояния питания.
Выходные конфигурации
QP-375-24C в документе относится к конфигурации с четырьмя выходными каналами:
| Модель |
Канал 1 |
Канал 2 |
Канал 3 |
Канал 4 |
| QP-375-24C |
+24 В |
+5 В |
15 В |
15 В |
Параметры выходов
| Параметр |
Канал 1 |
Канал 2 |
Канал 3 |
Канал 4 |
| Номинальный ток |
10 А |
10 А |
4 А |
4 А |
| Диапазон тока |
1 ~ 10 А |
0 ~ 10 А |
0 ~ 4 А |
0 ~ 4 А |
| Максимальная выходная мощность |
386 Вт |
410 Вт |
— |
| Уровень пульсаций и шума |
240 мВ пик-пик |
50 мВ пик-пик |
150 мВ пик-пик |
150 мВ пик-пик |
| Диапазон подстройки напряжения |
21.6 ~ 26.4 В |
4.5 ~ 5.5 В |
13.5 ~ 16.5 В |
13.5 ~ 16.5 В |
| Допуск по напряжению |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| Стабилизация по линии |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| Стабилизация по нагрузке |
±0.8% |
±0.8% |
±0.8% |
±0.8% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC, 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0.95 при 230 В AC, PF > 0.98 при 115 В AC при полной нагрузке |
| Пусковой ток | 45 А, холодный старт |
| Ток потребления от сети | 6 А при 115 В AC, 3 А при 230 В AC |
| Время удержания | 36 мс при полной нагрузке |
| Время установки и нарастания | 800 мс, 50 мс при полной нагрузке |
| Ток утечки | < 2 мА / 240 В AC |
Функциональные параметры
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: 0 ~ 0.8 В — включено; 4 ~ 10 В — выключено |
| Сигнал Power Good / Power Fail | 10 мс / 1 мс |
| Ограничение по перегрузке | 105 ~ 135% от номинальной выходной мощности |
| Перенапряжение | CH1: 27.6 ~ 32.4 В |
| Перегрев | Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Тип защиты от перенапряжения | Выключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учетом кривой снижения мощности |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0.03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| MTBF | 75.9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1.5 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие нормам
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Помехоэмиссия | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024, уровень light industry, критерий A |
Габаритные и упаковочные данные
| Параметр | Значение |
| Габариты | 280 × 127 × 63.5 мм (Д × Ш × В) |
| Масса | 2.4 кг |
| Упаковка | 6 шт. / 14.8 кг / 0.89 CUFT |
Назначение выводов и интерфейсов
Входная клеммная колодка:
| Номер контакта | Назначение |
| 1 | FG |
| 2 | AC/N |
| 3 | AC/L |
Выходная клеммная колодка:
| Контакты | Назначение |
| 1, 2 | +V1 |
| 3, 4, 5 | COM (V1 и V2) |
| 6 | +V2 |
| 7 | +V3 |
| 8 | -V3 |
| 9 | +V4 |
| 10 | -V4 |
Разъем CN62:
| Номер контакта | Назначение |
| 1 | PF — сигнал Power Good / Power Fail |
| 2 | GND |
| 3 | RS- |
| 4 | RS+ |
| 5 | RC- |
| 6 | RC+ |
Примечания
- Все параметры, если не указано иное, измеряются при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с помощью 12-дюймового витого провода, завершенного параллельным конденсатором 0.1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по линии и стабилизацию по нагрузке.
- Пиковый ток не должен превышаться более 60 с.
- Изолированные каналы CH3 и CH4 могут быть соединены или использованы как положительные либо отрицательные выходы.
- При необходимости работы на низком входном напряжении следует обращаться к кривой снижения мощности.
- Источник питания является компонентом, который должен устанавливаться в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие EMC-директивам.
- Снижение допустимой температуры окружающей среды составляет 3.5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 ft).
Дополнительные сведения по конфигурации выходов
Документация также показывает возможность различных способов объединения или смещения полярности каналов V3 и V4. Это позволяет формировать разные режимы питания, включая полностью отрицательные выходы, смешанную полярность и последовательное включение с получением суммарного напряжения.
