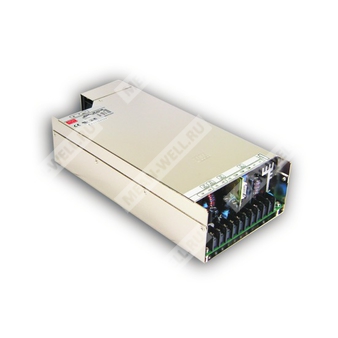

QP-375-5A - импульсный источник питания 375 Вт с четырьмя выходами, активным PFC и дистанционным управлением.
QP-375-5A — многовыходный сетевой источник питания промышленного исполнения мощностью 375 Вт с активной коррекцией коэффициента мощности, дистанционным включением/выключением и сигналом Power Good/Fail.
Расшифровка партномера
| Позиция | Расшифровка |
| QP | Серия источников питания Mean Well QP |
| 375 | Номинальная выходная мощность 375 Вт |
| 5 | Выходная конфигурация с основным каналом 5 В |
| A | Исполнение модели QP-375-5A |
Основные особенности
- Универсальный вход переменного тока.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Каналы CH3 и CH4 изолированы от остальных выходов; их полярность может быть изменена.
- Минимальная нагрузка не требуется для CH2, CH3, CH4.
- Выходное напряжение всех каналов регулируется в диапазоне от -5% до +10%.
- Наличие сигнала Power Good / Power Fail.
- Встроенное дистанционное включение/выключение.
- Фиксированная частота преобразования 100 кГц.
Выходные параметры
| Параметр | Значение |
| Модель | QP-375-5A |
| Выход 1 | 5 В |
| Выход 2 | 5 В |
| Выход 3 | 12 В |
| Выход 4 | 12 В |
| Номинальный ток | 30 А / 10 А / 6 А / 3 А |
| Диапазон тока | 3,5 ~ 40 А / 0 ~ 16 А / 0 ~ 6 А / 0 ~ 3 А |
| Максимальная мощность | 378 Вт |
| Пульсации и шум | 100 мВп-п |
| Диапазон подстройки напряжения | 4,75 ~ 5,5 В |
| Точность установки напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,8% |
| Время включения | 800 мс, 50 мс при полной нагрузке |
| Время удержания | 36 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока / 120 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | > 0,95 при 230 В AC, > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 77% |
| Пусковой ток | 45 А, холодный старт |
| Ток утечки | < 2 мА / 240 В AC |
| Потребляемый ток AC | 6 А / 115 В AC; 3 А / 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, восстановление при повторном включении питания |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные сигналы и управление
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В — включение; 4 ~ 10 В — выключение |
| Сигнал Power Good / Power Fail | 10 мс / 1 мс |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность
| Параметр | Значение |
| MTBF | 75,9 тыс. часов минимум, по MIL-HDBK-217F (25 °C) |
Стандарты безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 approved |
| Эмиссия ЭМС | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry, критерий A |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 280 × 127 × 63,5 мм (Д × Ш × В) |
| Масса | 2,4 кг |
| Упаковка | 6 шт. / 14,8 кг / 0,89 CUFT |
Разъёмы и подключения
| Назначение | Контакты | Описание |
| Вход сети AC | 1 | FG |
| Вход сети AC | 2 | AC/N |
| Вход сети AC | 3 | AC/L |
| Выход DC | 1,2 | +V1 |
| Выход DC | 3,4,5 | COM (V1 и V2) |
| Выход DC | 6 | +V2 |
| Выход DC | 7 | +V3 |
| Выход DC | 8 | -V3 |
| Выход DC | 9 | +V4 |
| Выход DC | 10 | -V4 |
| CN62 | 1 | PF, сигнал Power Good / Fail |
| CN62 | 2 | GND |
| CN62 | 3 | RS- |
| CN62 | 4 | RS+ |
| CN62 | 5 | RC- |
| CN62 | 6 | RC+ |
Примечания
- Все параметры, не отмеченные особо, измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого двухпроводного соединения с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку напряжения, стабилизацию по сети и по нагрузке.
- Пиковый ток не должен превышать 60 секунд.
- Изолированные выходы CH3 и CH4 могут быть соединены или использоваться как положительные либо отрицательные выходы.
- Для режима работы при низком входном напряжении следует учитывать кривую дерейтирования.
- Источник питания является компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Снижение температуры окружающей среды составляет 3,5 °C/1000 м безвентиляторные модели и 5 °C/1000 м вентиляторные модели при высоте эксплуатации выше 2000 м.
