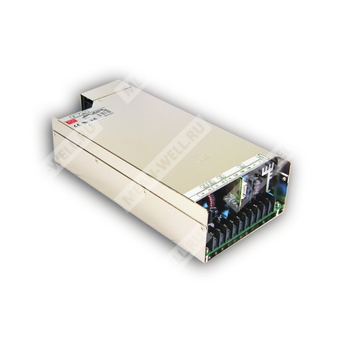

QP-375-5B - импульсный источник питания 375 Вт с четырьмя выходами, коррекцией коэффициента мощности и удаленным управлением.
Расшифровка партномера
| Позиция | Расшифровка |
| QP | Серия источников питания Mean Well QP |
| 375 | Номинальная мощность 375 Вт |
| 5 | Исполнение с выходом +5 В в составе многовыходной конфигурации |
| B | Вариант конфигурации выходов серии QP-375 |
Назначение и особенности
QP-375-5B представляет собой импульсный AC/DC источник питания серии QP-375 с четырьмя выходами, предназначенный для промышленной и электронной аппаратуры, требующей нескольких стабилизированных напряжений питания. Модель выполнена с активной коррекцией коэффициента мощности, универсальным входом переменного тока, встроенным вентилятором и возможностью дистанционного включения/выключения.
Особенности:
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Выходы CH3 и CH4 гальванически изолированы от остальных выходов, полярность может быть изменена.
- Отсутствие минимальной нагрузки для CH2, CH3, CH4.
- Подстройка выходного напряжения в диапазоне от -5% до +10%.
- Сигнал Power Good / Power Fail.
- Удаленное включение/выключение.
- Фиксированная частота переключения 100 кГц.
Таблица параметров
| Параметр | Значение |
| Модель | QP-375-5B |
| Тип изделия | 375-ваттный источник питания с четырьмя выходами и функцией PFC |
| Серия | QP-375 series |
Выход
| Параметр | Значение |
| Выходные каналы | CH1, CH2, CH3, CH4 |
| Номинальное напряжение CH1 | +5 В |
| Номинальное напряжение CH2 | +12 В |
| Номинальное напряжение CH3 | 12 В |
| Номинальное напряжение CH4 | 12 В |
| Номинальный ток CH1 | 30 А |
| Номинальный ток CH2 | 10 А |
| Номинальный ток CH3 | 6 А |
| Номинальный ток CH4 | 3 А |
| Диапазон тока CH1 | 3,5 ~ 40 А |
| Диапазон тока CH2 | 0 ~ 16 А |
| Диапазон тока CH3 | 0 ~ 6 А |
| Диапазон тока CH4 | 0 ~ 3 А |
| Суммарная максимальная мощность | 378 Вт |
| Диапазон подстройки CH1 | 4,75 ~ 5,5 В |
| Диапазон подстройки CH2 | 11,4 ~ 13,2 В |
| Диапазон подстройки CH3 | 11,4 ~ 13,2 В |
| Диапазон подстройки CH4 | 11,4 ~ 13,2 В |
| Пульсации и шум CH1 | 100 мВ п-п |
| Пульсации и шум CH2 | 120 мВ п-п |
| Пульсации и шум CH3 | 120 мВ п-п |
| Пульсации и шум CH4 | 50 мВ п-п |
| Допуск по напряжению | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,8% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC, PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 77% |
| Пусковой ток | 45 А, холодный старт |
| Ток утечки | <2 мА / 240 В AC |
| Потребляемый ток AC | 6 А / 115 В AC; 3 А / 230 В AC |
Динамические характеристики
| Параметр | Значение |
| Время удержания | 36 мс при полной нагрузке |
| Время установки, нарастания | 800 мс, 50 мс при полной нагрузке |
| Типичное время выхода сигнала Power Good / Power Fail | 10 мс / 1 мс |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения аварийного режима |
| Перенапряжение | CH1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление при повторном включении питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Тип защиты от перегрева | Отключение выходного напряжения |
Сигналы управления и дистанционное управление
| Параметр | Значение |
| Удаленное управление | RC+/RC-: 0 ~ 0,8 В — включение; 4 ~ 10 В — выключение |
| Power Good / Power Fail | Опционально |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учетом кривой дерейтингa |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C, в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 approved |
| Эмиссия EMC | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость EMC | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; light industry level, criteria A |
Надежность
| Параметр | Значение |
| MTBF | 75,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габаритные размеры и масса
| Параметр | Значение |
| Размеры | 280 × 127 × 63,5 мм (Д × Ш × В) |
| Масса | 2,4 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 6 шт. |
| Масса упаковки | 14,8 кг |
| Объем упаковки | 0,89 CUFT |
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием экранированной витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает в себя допуск, нестабильность по линии и по нагрузке.
- Пиковый ток не превышает 60 секунд.
- Изолированные выходы CH3 и CH4 могут быть соединены или использоваться как положительные либо отрицательные выходы.
- При низком входном напряжении может потребоваться дерейтинг. Следует обратиться к кривой дерейтингa для подробностей.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть подтверждено на соответствие директивам EMC. Для рекомендаций по проведению EMC-испытаний следует обращаться к информации о испытаниях компонентов источников питания.
- Температурный дерейтинг составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
Подключение и механическая часть
В документе приведена схема расположения клемм входа переменного тока, выходных клемм постоянного тока, разъема CN62, а также блок-схема с обозначением узлов: EMI-фильтр, узел ограничения пускового тока, выпрямитель, PFC, PWM-управление, узел защиты OVP/OCP/OTP, вентилятор и выходные выпрямители.
