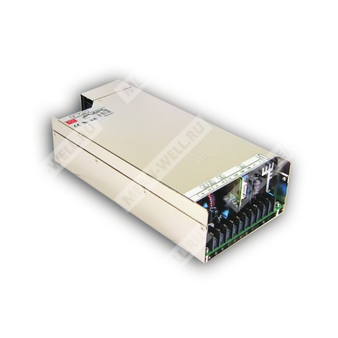

QP-375-5C — импульсный источник питания 375 Вт с четырьмя выходными каналами, активной коррекцией коэффициента мощности и дистанционным управлением.
Расшифровка партномера
| Партномер | Расшифровка |
| QP | Серия источников питания Mean Well QP |
| 375 | Номинальная мощность 375 Вт |
| 5 | Группа исполнения с основным выходом 5 В |
| C | Модификация с конфигурацией выходов, включая 5 В, 12 В, 15 В и 15 В |
Назначение
Источник питания предназначен для применения в промышленной электронике, автоматике, измерительной и прочей аппаратуре, требующей нескольких изолированных выходных напряжений, высокой удельной мощности и работы от сети переменного тока широкого диапазона.
Основные особенности
- Универсальный вход переменного тока и расширенный диапазон входного напряжения.
- Активная коррекция коэффициента мощности.
- Встроенная активная схема ограничения пускового тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Изолированные выходы; каналы CH3 и CH4 допускают объединение или использование с изменяемой полярностью.
- Наличие дистанционного включения/выключения и сигнала Power Good / Power Fail.
- Фиксированная частота переключения 100 кГц.
- Возможность регулировки всех выходов в пределах от -5% до +10%.
Выходные параметры
| Параметр | Значение |
| Выход 1 | +5 В |
| Выход 2 | +12 В |
| Выход 3 | 15 В |
| Выход 4 | 15 В |
| Номинальный ток выхода 1 | 30 А |
| Номинальный ток выхода 2 | 9 А |
| Номинальный ток выхода 3 | 4 А |
| Номинальный ток выхода 4 | 4 А |
| Диапазон тока выхода 1 | 3,5 ~ 40 А |
| Диапазон тока выхода 2 | 0 ~ 16 А |
| Диапазон тока выхода 3 | 0 ~ 4 А |
| Диапазон тока выхода 4 | 0 ~ 4 А |
| Суммарная мощность | 378 Вт |
| Пульсации и шум, выход 1 | 100 мВ пик-пик |
| Пульсации и шум, выход 2 | 120 мВ пик-пик |
| Пульсации и шум, выход 3 | 150 мВ пик-пик |
| Пульсации и шум, выход 4 | 240 мВ пик-пик |
| Диапазон регулировки напряжения | 4,75 ~ 5,5 В; 11,4 ~ 13,2 В; 13,5 ~ 16,5 В; 22,8 ~ 26,4 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,8% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 77% |
| Пусковой ток | 45 А, холодный старт |
| Входной ток, тип. | 6 А при 115 В AC; 3 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
| Время включения / нарастания | 800 мс / 50 мс при полной нагрузке |
| Время удержания | 36 мс при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты: режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | CH1: 5,75 ~ 6,75 В; тип защиты: отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функциональные параметры
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В — включение; 4 ~ 10 В — выключение |
| Сигнал Power Good / Power Fail | 10 мс / 1 мс |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C; 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./1 цикл, 60 мин. по осям X, Y, Z |
Надежность и безопасность
| Параметр | Значение |
| MTBF | 75,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, уровень light industry, критерий A |
Конструкция и присоединительные размеры
| Параметр | Значение |
| Габаритные размеры | 280 × 127 × 63,5 мм |
| Масса | 2,4 кг |
| Упаковка | 6 шт.; 14,8 кг; 0,89 CUFT |
| Частота преобразования | 100 кГц |
Подключение
| Входная клемма | 1 — FG; 2 — AC/N; 3 — AC/L |
| Выходная клемма | 1,2 — +V1; 3,4,5 — COM (V1 и V2); 6 — +V2; 7 — +V3; 8 — -V3; 9 — +V4; 10 — -V4 |
| Разъем CN62 | 1 — PF; 2 — GND; 3 — RS-; 4 — RS+; 5 — RC-; 6 — RC+ |
Примечания
- Все параметры, не обозначенные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, оконцованного конденсатором 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- Пиковый ток не должен превышать 60 с.
- Изолированные выходы CH3 и CH4 могут быть соединены последовательно или использованы как положительные либо отрицательные выходы.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую снижения нагрузки для подробностей.
- Источник питания относится к компонентам, которые будут установлены в конечном оборудовании. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Температурное снижение нагрузки: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
