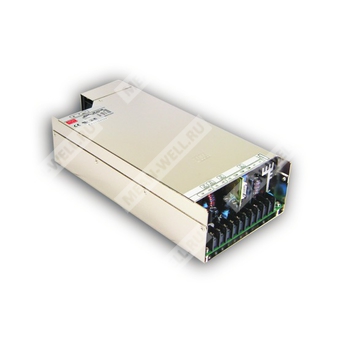

QP-375-5D — импульсный источник питания мощностью 375 Вт с четырьмя выходами и коррекцией коэффициента мощности.
Назначение: сетевой AC/DC источник питания для промышленной аппаратуры с четырьмя выходными каналами, встроенной коррекцией коэффициента мощности, защитами и возможностью удалённого управления.
Расшифровка партномера
| QP | Серия источников питания Mean Well QP |
| 375 | Номинальная мощность 375 Вт |
| 5 | Низковольтная конфигурация серии с основным выходом 5 В |
| D | Модификация с четырьмя выходами: 5 В, 12 В, 24 В, 24 В |
Краткое описание
QP-375-5D относится к источникам питания серии QP-375 с универсальным входом переменного/постоянного тока, активной коррекцией коэффициента мощности, принудительным охлаждением встроенным вентилятором и несколькими независимыми выходами. Модель рассчитана на питание промышленной электроники, автоматики, измерительных и встраиваемых систем, где требуется несколько напряжений питания от одного сетевого источника.
Особенности
- Универсальный вход: 85 ~ 264 В переменного тока или 120 ~ 370 В постоянного тока.
- Активная коррекция коэффициента мощности: PF > 0,95 при 230 В AC и PF > 0,98 при 115 В AC на полной нагрузке.
- Четыре выходных канала.
- Выходы CH3 и CH4 изолированы от остальных и допускают изменение полярности.
- Отсутствие минимальной нагрузки для каналов CH2, CH3, CH4.
- Регулировка выходного напряжения в пределах от -5 % до +10 %.
- Сигналы Power Good / Power Fail.
- Удалённое включение/выключение.
- Фиксированная частота переключения 100 кГц.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
Выходные параметры
| Модель | QP-375-5D |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Выход 3 | 24 В |
| Выход 4 | 24 В |
| Номинальный ток выхода 1 | 30 А |
| Номинальный ток выхода 2 | 9 А |
| Номинальный ток выхода 3 | 4 А |
| Номинальный ток выхода 4 | 2 А |
| Диапазон тока выхода 1 | 3,5 ~ 40 А |
| Диапазон тока выхода 2 | 0 ~ 16 А |
| Диапазон тока выхода 3 | 0 ~ 4 А |
| Диапазон тока выхода 4 | 0 ~ 3 А |
| Номинальная мощность | 378 Вт |
| Ограничение по пульсациям и шумам | 100 мВ п-п для выхода 1, 120 мВ п-п для выхода 2, 120 мВ п-п для выхода 3, 240 мВ п-п для выхода 4 |
| Диапазон регулировки выхода 1 | 4,75 ~ 5,5 В |
| Диапазон регулировки выхода 2 | 11,4 ~ 13,2 В |
| Диапазон регулировки выхода 3 | 22,8 ~ 26,4 В |
| Диапазон регулировки выхода 4 | 22,8 ~ 26,4 В |
| Допуск выходного напряжения | ±1,0 % |
| Стабилизация по сети | ±0,5 % |
| Стабилизация по нагрузке | ±0,8 % |
| Время установки, нарастания | 800 мс, 50 мс при полной нагрузке |
| Время удержания | 36 мс при полной нагрузке |
Вход
| Диапазон входного напряжения | 85 ~ 264 В AC / 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC, PF > 0,98 при 115 В AC, полная нагрузка |
| КПД | 78 % |
| Входной ток, тип. | 6 А при 115 В AC / 3 А при 230 В AC |
| Пусковой ток, тип. | 45 А, холодный старт |
| Ток утечки | < 2 мА / 240 В AC |
Защиты
| Перегрузка | 105 ~ 135 % от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 5,75 ~ 6,75 В; тип защиты — отключение выходного напряжения с последующим повторным включением |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В — включение; 4 ~ 10 В — выключение |
| Power Good / Power Fail | Опционально |
Условия эксплуатации
| Рабочая температура | -10 ~ +60 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90 % RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надёжность, размеры и упаковка
| MTBF | 75,9 тыс. ч минимум, по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 280 × 127 × 63,5 мм (Д × Ш × В) |
| Масса | 2,4 кг |
| Упаковка | 6 шт.; 14,8 кг; 0,89 CUFT |
Безопасность и ЭМС
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия ЭМС | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024, уровень light industry, критерий A |
Схема выводов
| Вход сети | FG, AC/N, AC/L |
| Выходные клеммы постоянного тока | +V1, COM(V1 and V2), +V2, +V3, -V3, +V4, -V4 |
| Разъём CN62 | PF (Power good / Fail signal), GND, RS-, RS+, RC-, RC+ |
Примечания
- Все параметры, не отмеченные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц, с использованием витой пары длиной 12 дюймов, оконцованной параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает настройку напряжения, стабилизацию по сети и стабилизацию по нагрузке.
- Пиковый ток не должен превышать 60 с.
- Изолированные каналы CH3 и CH4 могут быть соединены или использованы как положительные либо отрицательные выходы.
- При необходимости использования при низком входном напряжении следует учитывать кривую дерейтирования.
- Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Дерейтирование температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
Назначение разъёма удалённого управления
| RC+/RC- | Включение при 0 ~ 0,8 В или разомкнутой цепи; выключение при 4 ~ 10 В |
| PF | Сигнал Power Fail формируется как разность напряжений между выводами GND и PF |
