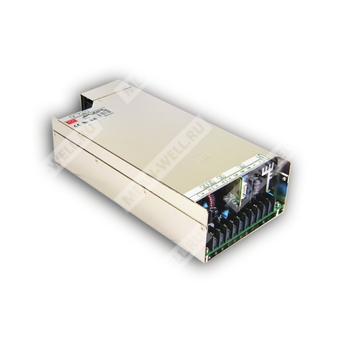

QP-375-5E — импульсный источник питания 375 Вт с четырьмя выходами и коррекцией коэффициента мощности.
Назначение: сетевой источник питания для промышленной электронной аппаратуры с несколькими выходными линиями, дистанционным управлением и сигнализацией «Power Good / Power Fail».
Расшифровка партномера
| Партномер | Расшифровка |
| QP | Серия источников питания Mean Well QP, четырехвыходное исполнение |
| 375 | Номинальная мощность 375 Вт |
| 5 | Исполнение с основным каналом 5 В |
| E | Вариант с набором выходов 5 В / 12 В / 24 В по конфигурации серии |
Сведения о серии
Серия QP-375-5E относится к семейству QP-375 и представляет собой источник питания с четырьмя выходами, активной коррекцией коэффициента мощности, защитой по перегрузке, перенапряжению и перегреву, а также встроенным вентиляторным охлаждением.
Выходные параметры
| Модель | QP-375-5E |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Выход 3 | 24 В |
| Выход 4 | 24 В |
| Номинальный ток | 30 А / 9 А / 3 А / 2 А |
| Диапазон регулировки тока | 3,5 ~ 40 А / 0 ~ 16 А / 0 ~ 4 А / 0 ~ 3 А |
| Суммарная максимальная мощность | 378 Вт |
| Пульсации и шум | 100 мВп‑п / 120 мВп‑п / 120 мВп‑п / 240 мВп‑п |
| Диапазон подстройки напряжения | 4,75 ~ 5,5 В / 11,4 ~ 13,2 В / 22,8 ~ 26,4 В / 22,8 ~ 26,4 В |
| Допуск по напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,8% |
Входные параметры
| Диапазон входного напряжения | 85 ~ 264 В переменного тока / 120 ~ 370 В постоянного тока |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC, PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 78% |
| Пусковой ток | 45 А, холодный старт |
| Ток утечки | < 2 мА / 240 В AC |
| Потребляемый ток | 6 А / 115 В AC, 3 А / 230 В AC |
Режимы защиты
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Перенапряжение | CH1: 5,75 ~ 6,75 В |
| Перегрев | Выходное напряжение отключается, восстановление автоматическое после снижения температуры |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
Функциональные возможности
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В — включение; 4 ~ 10 В — выключение |
| Сигнал Power Good / Power Fail | Наличие опционального сигнала контроля состояния питания |
| Удалённое включение/выключение | Предусмотрено |
| Активное охлаждение | Встроенный вентилятор |
Эксплуатационные условия
| Рабочая температура | -10 ~ +60 °C, с учетом кривой дерейтирования |
| Влажность при работе | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C, в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность
| MTBF | 75,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Размеры | 280 × 127 × 63,5 мм (Д × Ш × В) |
| Масса | 2,4 кг |
| Упаковка | 6 шт. / 14,8 кг / 0,89 CUFT |
Нормы и соответствие
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| ЭМС, гармоники | Соответствие EN61000-3-2, EN61000-3-3 |
| ЭМС, помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024, уровень light industry, критерий A |
Примечания
- Все параметры, не обозначенные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, оконцованного параллельной схемой 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- Пиковый ток нагрузки не должен превышать 60 секунд.
- Изолированные каналы CH3 и CH4 могут соединяться последовательно или использоваться как положительные либо отрицательные выходы.
- При необходимости работы на входном напряжении ниже номинального следует учитывать кривую дерейтирования.
- Питание является компонентом, предназначенным для установки в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Температурное дерейтирование: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 ft).
Назначение выводов и конфигурация
| Вход переменного тока | 1 — FG; 2 — AC/N; 3 — AC/L |
| Выход постоянного тока | 1,2 — +V1; 3,4,5 — COM (V1 и V2); 6 — +V2; 7 — +V3; 8 — -V3; 9 — +V4; 10 — -V4 |
| Разъём CN62 | 1 — PF; 2 — GND; 3 — RS-; 4 — RS+; 5 — RC-; 6 — RC+ |
Краткие конструктивные сведения
Источник питания выполнен в металлическом корпусе настольного/панельного промышленного исполнения с активным охлаждением, встроенной коррекцией коэффициента мощности и блоком управления с защитными функциями. Выходы CH3 и CH4 гальванически изолированы от остальных каналов и допускают конфигурирование полярности в пределах, предусмотренных серией.
