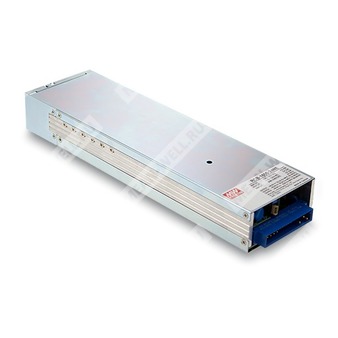

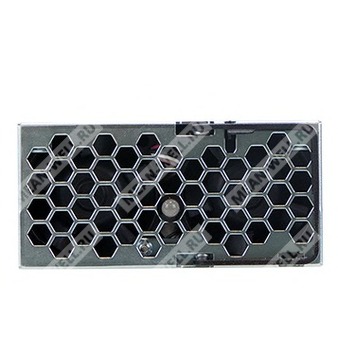

RCB-1600-12-CAN - однофазное встраиваемое зарядное устройство 1600 Вт для 12-вольтовых аккумуляторных систем с программируемым режимом заряда и интерфейсом CANBus.
Расшифровка партномера
| Обозначение | Значение |
| RCB | Серия интеллектуальных фронт-энд зарядных устройств для аккумуляторов |
| 1600 | Номинальная выходная мощность 1600 Вт |
| 12 | Номинальное напряжение аккумуляторной системы 12 В |
| CAN | Исполнение с интерфейсом связи CANBus |
Назначение и общее описание
RCB-1600-12-CAN представляет собой одновыходное AC/DC зарядное устройство серии RCB-1600 в низкопрофильном исполнении 1U высотой 41 мм. Устройство предназначено для заряда аккумуляторных батарей, резервного питания и применения в качестве источника постоянного тока в стоечных и централизованно управляемых системах.
Модель относится к интеллектуальным зарядным устройствам с встроенными кривыми заряда, поддерживающими программирование. Пользователь может регулировать зарядное напряжение и ток с помощью встроенного подстроечного элемента, функций программирования выходных параметров, а также по цифровому интерфейсу. Для исполнения RCB-1600-12-CAN используется протокол CANBus.
Устройство рассчитано на заряд свинцово-кислотных аккумуляторов различных типов, включая Gel, flooded и AGM, а также литий-ионных аккумуляторов, включая литий-железо-фосфатные и литий-марганцевые системы. Для обеспечения безопасной работы предусмотрены схемы защиты и функция температурной компенсации.
Особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов типов Gel, flooded, AGM и для литий-ионных аккумуляторов на основе лития-железа и лития-марганца.
- Встроенные стандартные 3-стадийные кривые заряда и программируемая кривая заряда.
- Встроенный интерфейс I²C; для данного исполнения применяется протокол CANBus.
- Программирование выходного напряжения и выходного тока.
- Универсальный вход переменного тока полного диапазона.
- Стойкость к импульсному входному перенапряжению до 300 VAC в течение 5 секунд.
- Встроенная активная коррекция коэффициента мощности.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенный OR-ing FET, поддержка горячей замены.
- Активное распределение тока при параллельной работе до 8000 Вт в одной 19-дюймовой полке.
- Защиты: пониженное напряжение аккумулятора, отсутствие подключения аккумулятора, короткое замыкание, перенапряжение, перегрев.
- Опциональное защитное покрытие печатных узлов.
Области применения
- Крупномасштабные системы DC UPS и аварийного резервирования.
- Модульные морские зарядные устройства для аккумуляторов.
- Зарядные станции электроскутеров и электротранспорта.
- Системы очистки сточных вод.
- Системы электролиза.
Модель и интерфейс связи
| Параметр | Значение |
| Серия | RCB-1600 |
| Исполнение | RCB-1600-12-CAN |
| Протокол связи | CANBus |
| Статус исполнения | По запросу |
Выходные параметры
| Параметр | Значение |
| Номинальное напряжение системы | 12 В |
| Напряжение ускоренного заряда | 14,4 В |
| Напряжение буферного заряда | 13,8 В |
| Ток режима постоянного тока по умолчанию | 100 А |
| Номинальная мощность | 1440 Вт |
| Диапазон регулировки напряжения | 11,5...15 В |
| Рекомендуемая емкость аккумулятора | 330...1000 А·ч |
| Ток утечки от аккумулятора, типовое значение | <45 мА |
| Программирование выходного напряжения | 75...125% от номинального значения |
| Программирование выходного тока | 20...100% от номинального значения |
| Регулировка напряжения | Встроенным потенциометром, SVR |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 VAC или 250...370 VDC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности, типовое значение | 0,97 при 230 VAC и полной нагрузке |
| КПД, типовое значение | 90,5% |
| Пусковой ток, типовое значение | 35 А при 230 VAC, холодный старт |
| Ток утечки | <1,5 мА при 230 VAC |
| Потребляемый ток, типовое значение | 14 А при 115 VAC; 8 А при 230 VAC |
Защиты и управляющие функции
| Параметр | Значение |
| Защита от перенапряжения | 15,75...18,75 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Дистанционное включение и выключение | Электрическим сигналом или сухим контактом |
| Логика дистанционного управления | Короткое замыкание — включено; разомкнуто — выключено |
| Температурная компенсация | -3 мВ/°C на элемент |
| Количество элементов для 12 В системы | 6 |
| Сигнал исправности постоянного выхода | Изолированный TTL-выход |
| Сигнал исправности входа переменного тока | Изолированный TTL-выход |
Вспомогательные выходы
| Параметр | Значение |
| Вспомогательный выход 1 | 5 В, 0,3 А |
| Вспомогательный выход 2 | 12 В, 0,8 А |
| Особенность вспомогательных выходов | Имеют встроенные OR-ing диоды и не управляются входом Remote ON-OFF |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% RH без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% RH без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Электрическая прочность изоляции между входом и выходом | 3 кВ AC |
| Электрическая прочность изоляции между входом и землей | 2 кВ AC |
| Электрическая прочность изоляции между выходом и землей | 0,5 кВ AC для версии 12 В |
| Сопротивление изоляции | 100 МОм, 500 VDC, 25 °C, 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32), кондуктивные помехи класс B, излучаемые помехи класс A; BS EN/EN61000-3-2, -3; EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 476,7 тыс. ч минимум |
| MTBF по MIL-HDBK-217F при 25 °C | 38,7 тыс. ч минимум |
| Габаритные размеры | 300 × 85 × 41 мм |
| Исполнение по высоте | 1U |
| Масса одного изделия | 1,87 кг |
| Упаковка | 6 шт., 12,2 кг, 1,16 куб. фута |
Кривые заряда и предустановленные режимы для 12 В версии
| Режим | Напряжение ускоренного заряда | Напряжение буферного заряда | Ток |
| По умолчанию, программируемый | 14,4 В | 13,8 В | 100 А |
| Предустановленный для Gel | 14,0 В | 13,6 В | 100 А |
| Предустановленный для flooded | 14,2 В | 13,4 В | 100 А |
| Предустановленный для AGM | 14,5 В | 13,5 В | 100 А |
Алгоритм заряда
По умолчанию используется 3-стадийная кривая заряда:
- Стадия 1: заряд постоянным током.
- Стадия 2: заряд постоянным напряжением до снижения тока примерно до 10% от значения режима постоянного тока.
- Стадия 3: буферный режим.
Светодиодная индикация: оранжевый цвет в стадиях 1 и 2, зеленый цвет в стадии 3.
Поддерживается программирование параметров кривой заряда. Для программирования указан программатор SBP-001 и персональный компьютер.
Интерфейс связи
Исполнение RCB-1600-12-CAN оснащается интерфейсом CANBus. В кодировке серии указано, что базовое исполнение поставляется с PMBus, а вариант CAN выполняется по запросу. В разъеме CN1 линии связи для CANBus назначены следующим образом: CANH и CANL. Также предусмотрены адресные линии интерфейса и линии параллельной работы.
Программирование выходных параметров
Программирование напряжения осуществляется через вход PV относительно сигнальной шины -V(signal). Внешним напряжением постоянного тока выходное напряжение может быть изменено в пределах 75...125% от номинального значения. Для версии 12 В график показывает диапазон приблизительно от 9 до 15 В.
Программирование тока осуществляется через вход PC относительно -V(signal). Внешним напряжением постоянного тока выходной ток регулируется в диапазоне 20...100% номинала.
Температурная компенсация
Для использования функции температурной компенсации подключается термодатчик NTC к выводам RTH+ и RTH-. Датчик следует размещать на аккумуляторе или в непосредственной близости от него. Зарядное устройство может работать и без подключения NTC.
Светодиодная индикация
| Цвет индикации | Состояние |
| Зеленый | Буферный режим, стадия 3 |
| Оранжевый | Заряд, стадия 1 или стадия 2 |
| Красный | Аварийное состояние: перегрев, перегрузка, отказ вентилятора, превышение времени заряда |
| Красный мигающий | Внутренняя температура достигла 60 °C, устройство продолжает нормальную работу без перехода в защиту по перегреву; одновременно формируется сигнал тревоги |

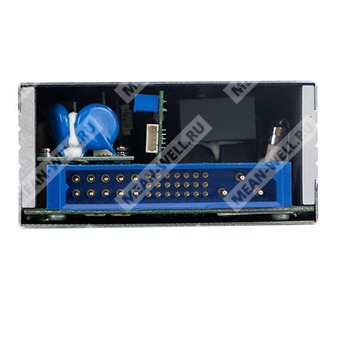

Назначение контактов разъема CN1
| Номера контактов | Функция | Описание |
| 1, 2, 3, 4, 6 | -V | Отрицательный выходной вывод |
| 5, 7, 8, 9, 10 | +V | Положительный выходной вывод |
| 11 | +12V-AUX | Вспомогательный выход 10,8...13,2 В относительно GND-AUX, максимальный ток 0,8 А |
| 12 | GND-AUX | Общий провод вспомогательных напряжений; сигнальная земля изолирована от силовых выводов |
| 13 | +5V-AUX | Вспомогательный выход 4,5...5,5 В относительно GND-AUX, максимальный ток 0,3 А |
| 14 | CANH | Линия данных интерфейса CANBus |
| 15 | CANL | Линия данных интерфейса CANBus |
| 16 | T-ALARM | Сигнал тревоги по температуре и отказу вентилятора; высокий уровень 3,5...5,5 В, низкий уровень -0,5...0,5 В; ток источника до 10 мА |
| 17 | Remote ON-OFF | Дистанционное включение/выключение; короткое замыкание с +5V-AUX — включено, разомкнуто — выключено; максимальное входное напряжение 5,5 В |
| 18 | DC-OK | Сигнал состояния выхода; высокий уровень 3,5...5,5 В при Vout ≤ 8 В ±1 В; низкий уровень -0,5...0,5 В при Vout ≥ 8 В ±1 В; связан с защитой по низкому напряжению аккумулятора |
| 19 | AC-OK | Сигнал состояния входа; высокий уровень 3,5...5,5 В при входном напряжении ≥ 87 Vrms, низкий уровень -0,5...0,5 В при входном напряжении ≤ 75 Vrms |
| 20 | D0 | Управление механизмом заряда; определяет использование кривой заряда либо управление по интерфейсу или по входам программирования |
| 21, 22, 23 | A2, A1, A0 | Адресные линии интерфейса PMBus/CANBus |
| 24, 25 | DB, DA | Дифференциальный цифровой сигнал параллельной работы |
| 26 | PC | Подключение для программирования выходного тока |
| 27 | PV | Подключение для программирования выходного напряжения |
| 28 | +V(signal) | Положительный сигнальный вывод выходного напряжения; не предназначен для непосредственного подключения к нагрузке |
| 29 | -V(signal) | Отрицательный сигнальный вывод выходного напряжения; используется как опорный для функций, не предназначен для непосредственного подключения к нагрузке |
| 30 | RTH+ | Подключение датчика температуры для температурной компенсации |
| 31 | RTH- | Подключение датчика температуры для температурной компенсации |
| 32 | FG | Защитное заземление |
| 33 | AC/L | Линия входа переменного тока |
| 34 | AC/N | Нейтраль входа переменного тока |
Механические данные
| Параметр | Значение |
| Габариты | 300 × 85 × 41 мм |
| Ширина | 85 мм |
| Высота | 41 мм |
| Длина | 300 мм |
| Высота в стойке | 1U |
| Масса | 1,87 кг |
| Направление воздушного потока | По схеме корпуса, через встроенный вентилятор |
| Сопрягаемый корпус разъема | Positronic PCIM34W13F400A1 |
| Разъем устройства CN1 | Positronic PCIM34W13M400A1 |
Примечания
- Для соответствия характеристик зарядного устройства параметрам конкретной батареи может потребоваться модификация спецификации зарядного устройства. Для уточнения следует обращаться к производителю аккумулятора и изготовителю устройства.
- Все параметры, если не указано иное, измерены при входе 230 VAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Указанный диапазон емкости аккумуляторов является рекомендуемым изготовителем зарядного устройства. Максимально допустимый зарядный ток следует согласовывать с производителем аккумулятора.
- При пониженных входных напряжениях может требоваться снижение выходной мощности. Следует учитывать кривую дерейтинга.
- Функции программирования напряжения и тока применяются, когда пользователь не работает через PMBus/CANBus. Регулировка SVR используется, когда не применяются ни PMBus/CANBus, ни входы программирования.
- Зарядное устройство рассматривается как компонент, встраиваемый в конечное оборудование. Испытания ЭМС выполнены при монтаже на металлическую пластину 720 × 360 мм толщиной 1 мм. Для конечного изделия необходимо повторное подтверждение соответствия требованиям ЭМС.
- При эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 5 °C на каждые 1000 м для моделей с вентилятором.
- При заряде свинцово-кислотного аккумулятора или аккумулятора без BMS после полного заряда следует использовать выключатель или автоматический выключатель для разъединения зарядного устройства и аккумулятора.
