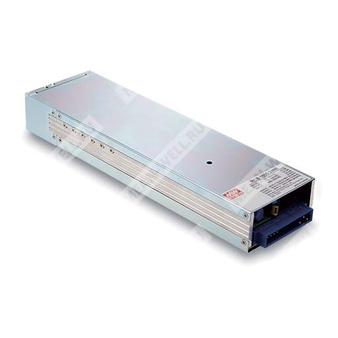

Серия RCB-1600 является одно выходной линейкой зарядных устройств AC/DC мощностью 1600 Вт в низкопрофильном исполнении 1U высотой 41 мм. Устройство относится к интеллектуальным зарядным модулям со встроенными кривыми заряда, допускающими программирование. Пользователь может изменять зарядное напряжение и зарядный ток посредством встроенного подстроечного элемента, через функции программирования выходных параметров, по PMBus либо по CANBus в соответствующем исполнении.
Модуль предназначен для работы с различными типами аккумуляторных батарей, включая свинцово-кислотные батареи и литий-ионные батареи. Реализованы защитные функции и температурная компенсация для обеспечения штатной и безопасной эксплуатации. Стоечное исполнение позволяет использовать изделие в системах заряда, резервного питания и в качестве источника постоянного тока в архитектурах с централизованным управлением.
| Параметр |
Значение для RCB-1600-12 |
| Диапазон входного напряжения |
90...264 В AC, 250...370 В DC |
| Диапазон входной частоты |
47...63 Гц |
| Коэффициент мощности, типовое значение |
0,97 при 230 В AC и полной нагрузке |
| КПД, типовое значение |
90,5 % |
| Пусковой ток, типовое значение |
35 А при 230 В AC, холодный пуск |
| Ток утечки |
<1,5 мА при 230 В AC |
| Потребляемый ток, типовое значение |
14 А при 115 В AC, 8 А при 230 В AC |
| Параметр |
Значение для RCB-1600-12 |
| Защита по перенапряжению |
15,75...18,75 В |
| Режим срабатывания защиты по перенапряжению |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Удаленное включение и выключение |
Электрическим сигналом или сухим контактом; включено при замыкании, выключено при размыкании |
| Программирование выходного напряжения |
Допускается регулировка в пределах 75...125 % от номинального выходного напряжения |
| Программирование выходного тока |
Допускается регулировка в пределах 20...100 % от номинального выходного тока |
| Температурная компенсация |
-3 мВ на °C на ячейку; для 12 В системы принято 6 ячеек |
| Вспомогательное питание |
5 В при 0,3 А; 12 В при 0,8 А |
| Сигнал исправности выхода |
Изолированный TTL-сигнал |
| Сигнал наличия входного питания |
Изолированный TTL-сигнал |
| Параметр |
Значение |
| Рабочая температура |
-30...+70 °C |
| Рабочая влажность |
20...90 % относительной влажности, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность при хранении |
10...95 % относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03 % на °C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z |
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC; для версии 12 В выход-земля: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-земля, выход-земля: 100 МОм при 500 В DC, 25 °C, 70 % RH |
| ЭМС, эмиссия |
Соответствие BS EN/EN55032, проводимые помехи класс B, излучаемые помехи класс A; BS EN/EN61000-3-2, -3; EAC TP TC 020 |
| ЭМС, устойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; EAC TP TC 020 |
По умолчанию устройство работает по трехстадийной кривой заряда. Поддерживаются режимы постоянного тока, затем постоянного напряжения и далее буферный режим. Светодиодная индикация в процессе заряда изменяется от оранжевого цвета на стадиях 1 и 2 к зеленому цвету на стадии 3.
| Функция |
Описание |
| PMBus |
Поддержка PMBus Rev. 1.1, максимальная скорость шины 100 кГц; доступны чтение информации, мониторинг состояния, подстройка выходных параметров |
| CANBus |
Опционально, в специальном исполнении |
| Удаленное включение и выключение |
Между выводом Remote ON-OFF и +5V-AUX: замыкание включает, размыкание выключает |
| Программирование напряжения |
Через вход PV относительно -V(signal) |
| Программирование тока |
Через вход PC относительно -V(signal) |
| Температурная компенсация |
Через датчик NTC, подключаемый к выводам RTH+ и RTH-; устройство работоспособно и без NTC |
| Параллельная работа |
Через дифференциальные сигналы DB/DA; активное распределение тока |
Выходное напряжение может быть дополнительно скорректировано внешним постоянным напряжением по входу PV. Допустимый диапазон составляет 75...125 % от номинального выходного напряжения. Для исполнения на 12 В график указывает диапазон регулирования выходного напряжения приблизительно от 9 до 15 В при внешнем управляющем напряжении в диапазоне до 5 В, с нелинейным участком в нижней области.
Выходной ток может быть скорректирован внешним постоянным напряжением по входу PC в диапазоне 20...100 % от номинального. График показывает управление внешним напряжением до 5 В с нелинейным участком в нижней области.
| Номер вывода |
Функция |
Описание |
| 1, 2, 3, 4, 6 |
-V |
Отрицательный выходной терминал |
| 5, 7, 8, 9, 10 |
+V |
Положительный выходной терминал |
| 11 |
+12V-AUX |
Вспомогательный выход 10,8...13,2 В относительно GND-AUX, максимальный ток 0,8 А; содержит встроенные OR-ing диоды и не управляется сигналом Remote ON-OFF |
| 12 |
GND-AUX |
Общий провод вспомогательного питания; сигнальный возврат изолирован от выходных клемм +V и -V |
| 13 |
+5V-AUX |
Вспомогательный выход 4,5...5,5 В относительно GND-AUX, максимальный ток 0,3 А; содержит встроенные OR-ing диоды и не управляется сигналом Remote ON-OFF |
| 14 |
SCL или CANH |
Для PMBus исполнения линия тактирования; для CANBus исполнения линия данных |
| 15 |
SDA или CANL |
Для PMBus исполнения линия данных; для CANBus исполнения линия данных |
| 16 |
T-ALARM |
Высокий уровень 3,5...5,5 В при превышении порога внутренней температуры либо отказе вентилятора; низкий уровень -0,5...0,5 В при нормальной температуре и штатной работе вентилятора; максимальный ток источника 10 мА, только выход |
| 17 |
Remote ON-OFF |
Управление включением и выключением между этим выводом и +5V-AUX; короткое замыкание 4,5...5,5 В - включено, разомкнуто -0,5...0,5 В - выключено; максимальное входное напряжение 5,5 В |
| 18 |
DC-OK |
Высокий уровень 3,5...5,5 В при Vout ≤ 8 В ±1 В; низкий уровень -0,5...0,5 В при Vout ≥ 8 В ±1 В; максимальный ток источника 10 мА, только выход; сигнал связан с защитой по низкому напряжению батареи |
| 19 |
AC-OK |
Высокий уровень 3,5...5,5 В при входном напряжении ≥ 87 В rms; низкий уровень -0,5...0,5 В при входном напряжении ≤ 75 В rms; максимальный ток источника 10 мА, только выход |
| 20 |
D0 |
Управление механизмом заряда; определяет использование кривой заряда либо управление по PMBus, PV/PC или SVR |
| 21, 22, 23 |
A2, A1, A0 |
Адресные линии интерфейса PMBus или CANBus |
| 24, 25 |
DB, DA |
Дифференциальный цифровой сигнал для параллельного управления |
| 26 |
PC |
Подключение для программирования выходного тока |
| 27 |
PV |
Подключение для программирования выходного напряжения |
| 28 |
+V(signal) |
Положительный сигнал выходного напряжения; напрямую к нагрузке не подключается |
| 29 |
-V(signal) |
Отрицательный сигнал выходного напряжения; используется как опорный для функций, напрямую к нагрузке не подключается |
| 30 |
RTH+ |
Подключение температурного датчика для функции температурной компенсации |
| 31 |
RTH- |
Подключение температурного датчика для функции температурной компенсации |
| 32 |
FG |
Защитное заземление AC |
| 33 |
AC/L |
Линия входа AC |
| 34 |
AC/N |
Нейтраль входа AC |
