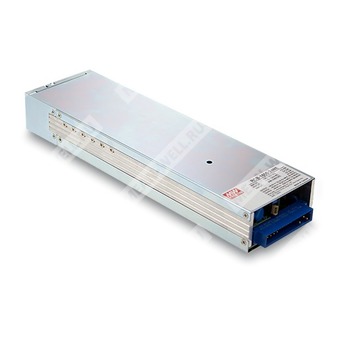

RCB-1600-24-CAN - программируемое фронтальное 1600-Вт зарядное устройство для 24-вольтовых аккумуляторных систем с интерфейсом CANBus.
Расшифровка партномера
| Элемент партномера | Значение |
| RCB | Серия фронтальных стоечных зарядных устройств |
| 1600 | Номинальная выходная мощность 1600 Вт |
| 24 | Номинальное напряжение аккумуляторной системы 24 В |
| CAN | Исполнение с интерфейсом CANBus |
Общее описание
RCB-1600-24-CAN представляет собой одно выходное зарядное устройство AC/DC мощностью 1600 Вт в низкопрофильном корпусе 1U высотой 41 мм. Устройство относится к интеллектуальным зарядным модулям с встроенными зарядными кривыми, поддерживающими программирование. Регулирование зарядного напряжения и тока возможно посредством встроенного потенциометра, программируемых функций по выходу, а также через цифровой интерфейс CANBus.
Модель предназначена для заряда различных типов аккумуляторов, включая свинцово-кислотные аккумуляторы и литий-ионные системы. Предусмотрены защитные механизмы и функция температурной компенсации, обеспечивающие штатную и безопасную эксплуатацию. Стоечное исполнение позволяет использовать устройство в системах заряда, резервирования и в приложениях постоянного тока с централизованным управлением.
Особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов типов Gel, flooded и AGM, а также для литий-ионных аккумуляторов на основе литий-железо-фосфатной и литий-марганцевой химии.
- Встроенные стандартные 3-ступенчатые зарядные кривые и программируемая зарядная кривая.
- Встроенный интерфейс связи I²C; для данного исполнения применяется протокол CANBus.
- Программирование выходного напряжения и выходного тока.
- Универсальный вход переменного тока с полным диапазоном.
- Стойкость ко входному импульсному перенапряжению до 300 В AC в течение 5 секунд.
- Встроенная активная коррекция коэффициента мощности.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенный OR-ing FET, поддержка горячей замены.
- Активное распределение тока при параллельной работе до 8000 Вт в одной 19-дюймовой стоечной полке.
- Защиты: понижение напряжения батареи, отсутствие подключения батареи, короткое замыкание, перенапряжение, перегрев.
- Опциональное защитное покрытие платы.
Области применения
- Крупномасштабные системы DC UPS и аварийного резервного питания.
- Модуль зарядного устройства для морских аккумуляторных систем.
- Зарядные станции для электрических скутеров и транспортных средств.
- Системы очистки сточных вод.
- Системы электролиза.
Основные электрические характеристики
Выход
| Параметр | Значение |
| Модель | RCB-1600-24-CAN |
| Номинальное напряжение системы | 24 В |
| Напряжение ускоренного заряда по умолчанию | 28,8 В |
| Напряжение поддерживающего заряда по умолчанию | 27,6 В |
| Постоянный ток по умолчанию | 55 А |
| Номинальная выходная мощность | 1584 Вт |
| Диапазон регулировки напряжения | встроенным потенциометром SVR |
| Диапазон выходного напряжения | 23,5...30 В |
| Рекомендуемая емкость аккумуляторной батареи | 180...550 А·ч |
| Ток утечки от батареи, типовое значение | <45 мА |
| Программирование выходного напряжения | 75...125% от номинального выходного напряжения |
| Программирование выходного тока | 20...100% от номинального тока |
| Температурная компенсация | -3 мВ на °C на элемент, 24 В = 12 элементов |
| Сигнал исправности по постоянному току | изолированный TTL-выход |
| Сигнал исправности по входу переменного тока | изолированный TTL-выход |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC; 250...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности, типовое значение | 0,97 при 230 В AC и полной нагрузке |
| КПД, типовое значение | 92% |
| Пусковой ток, типовое значение | 35 А при 230 В AC, холодный старт |
| Ток утечки | <1,5 мА при 230 В AC |
| Потребляемый ток, типовое значение | 15 А при 115 В AC; 8,5 А при 230 В AC |
Защиты и функциональные возможности
| Параметр | Значение |
| Защита по перенапряжению | 31,5...37,5 В |
| Режим защиты по перенапряжению | отключение выходного напряжения, восстановление после повторного включения питания |
| Защита по перегреву | отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Дистанционное включение и выключение | электрическим сигналом или сухим контактом; включение — короткое замыкание, выключение — разомкнуто |
| Вспомогательное питание | 5 В при 0,3 А; 12 В при 0,8 А |
| Параллельная работа | активное распределение тока |
| Горячая замена | поддерживается |
| Интерфейс связи | CANBus |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% относительной влажности без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность при хранении | 10...95% относительной влажности без конденсации |
| Температурный коэффициент | ±0,03% на °C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Электрическая прочность изоляции | вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-земля, выход-земля: 100 МОм при 500 В DC, 25 °C, 70% RH |
| ЭМС, эмиссия | соответствие BS EN/EN55032, кондуктивные помехи класс B, излучаемые помехи класс A; BS EN/EN61000-3-2, -3; EAC TP TC 020 |
| ЭМС, устойчивость | соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; EAC TP TC 020 |
Надежность, конструктивное исполнение и упаковка
| Параметр | Значение |
| MTBF | 476,7 тыс. ч минимум по Telcordia SR-332; 38,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 300 × 85 × 41 мм |
| Масса | 1,87 кг |
| Упаковка | 6 шт., 12,2 кг, 1,16 куб. фута |
| Исполнение | стоечное, высота 1U |
| Охлаждение | принудительное воздушное |
Зарядные характеристики
По умолчанию устройство работает по 3-ступенчатой зарядной кривой:
- Этап 1 — заряд постоянным током.
- Этап 2 — заряд постоянным напряжением.
- Этап 3 — поддерживающий заряд.
Светодиодная индикация в процессе заряда:
- Оранжевый — заряд на этапе 1 или этапе 2.
- Зеленый — поддерживающий заряд, этап 3.
- Красный постоянный — аварийное состояние: перегрев, перегрузка, отказ вентилятора, превышение времени заряда.
- Красный мигающий — внутренняя температура достигла 60 °C, устройство продолжает работать без перехода в защиту по перегреву, одновременно выдается сигнал тревоги.
Предустановленные зарядные кривые для 24-вольтового исполнения
| Режим | Напряжение ускоренного заряда | Напряжение поддерживающего заряда | Ток |
| По умолчанию, программируемый | 28,8 В | 27,6 В | 55 А |
| Предустановка для Gel | 28 В | 27,2 В | 55 А |
| Предустановка для flooded | 28,4 В | 26,8 В | 55 А |
| Предустановка для AGM | 29 В | 27 В | 55 А |
Функции программирования
Программирование выходного напряжения. В дополнение к регулировке встроенным потенциометром выходное напряжение может изменяться внешним напряжением по входу PV в диапазоне 75...125% от номинального. Для сигнальной опоры используется вывод -V(signal).
Программирование выходного тока. Выходной ток может изменяться внешним напряжением по входу PC в диапазоне 20...100% от номинального. Для сигнальной опоры используется вывод -V(signal).
Температурная компенсация. Для использования функции температурной компенсации подключается внешний датчик NTC к выводам RTH+ и RTH-. Работа зарядного устройства допускается и без подключения NTC.
Дистанционное управление включением. Замыкание между Remote ON-OFF и +5V-AUX включает устройство, размыкание выключает.

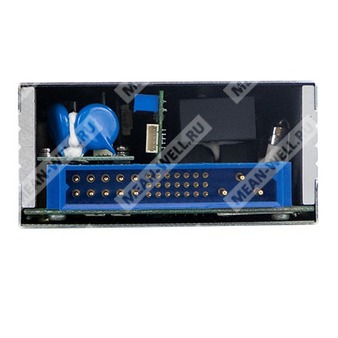

Назначение выводов разъема
| Номера выводов | Функция | Описание |
| 1, 2, 3, 4, 6 | -V | Отрицательный выходной терминал |
| 5, 7, 8, 9, 10 | +V | Положительный выходной терминал |
| 11 | +12V-AUX | Вспомогательный выход 10,8...13,2 В относительно GND-AUX, максимальный ток 0,8 А |
| 12 | GND-AUX | Общий провод вспомогательных напряжений; сигнальный возврат изолирован от силовых выходов |
| 13 | +5V-AUX | Вспомогательный выход 4,5...5,5 В относительно GND-AUX, максимальный ток 0,3 А |
| 14 | CANH | Линия данных CANBus |
| 15 | CANL | Линия данных CANBus |
| 16 | T-ALARM | Сигнал тревоги по температуре и отказу вентилятора; высокий уровень 3,5...5,5 В, низкий уровень -0,5...0,5 В |
| 17 | Remote ON-OFF | Дистанционное включение/выключение; короткое замыкание — включено, разомкнуто — выключено |
| 18 | DC-OK | Сигнал состояния по выходу; высокий уровень при Vout ≤ 16 В ±1 В, низкий уровень при Vout ≥ 16 В ±1 В |
| 19 | AC-OK | Высокий уровень при входном напряжении ≥ 87 В RMS, низкий уровень при ≤ 75 В RMS |
| 20 | D0 | Управление механизмом заряда; выбор режима зарядной кривой или управления по интерфейсу |
| 21, 22, 23 | A2, A1, A0 | Адресные линии интерфейса PMBus/CANBus |
| 24, 25 | DB, DA | Дифференциальный цифровой сигнал для параллельного управления |
| 26 | PC | Подключение для программирования выходного тока |
| 27 | PV | Подключение для программирования выходного напряжения |
| 28 | +V(signal) | Положительный сигнальный вывод выходного напряжения; не предназначен для непосредственного подключения нагрузки |
| 29 | -V(signal) | Отрицательный сигнальный вывод; используется как опорный, не предназначен для непосредственного подключения нагрузки |
| 30 | RTH+ | Подключение датчика температуры |
| 31 | RTH- | Подключение датчика температуры |
| 32 | FG | Защитное заземление входа AC |
| 33 | AC/L | Линия входа AC |
| 34 | AC/N | Нейтраль входа AC |
Конструктивные данные
| Параметр | Значение |
| Размеры | Длина 300 мм, ширина 85 мм, высота 41 мм |
| Высота | 1U |
| Направление воздушного потока | от фронтальной части к тыльной |
| Разъем ввода-вывода | Positronic PCIM34W13M400A1 |
| Ответная часть | Positronic PCIM34W13F400A1 |
Примечания
- Для различных спецификаций аккумуляторов может потребоваться модификация параметров зарядного устройства. Для уточнения следует согласовывать параметры с производителем аккумулятора и изготовителем зарядного устройства.
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Указанный диапазон емкости аккумуляторов является рекомендуемым. Для определения допустимого максимального зарядного тока необходимо руководствоваться рекомендациями производителя аккумуляторов.
- При низком входном напряжении может требоваться снижение нагрузки. Следует учитывать кривую дерейтинга.
- Функции программирования напряжения и тока действуют, когда пользователь не работает через PMBus/CANBus. Функция SVR действует, когда не используются PMBus/CANBus и функции программирования PV/PC.
- Зарядное устройство рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания по ЭМС проводились при монтаже устройства на металлической пластине 720 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- При эксплуатации на высоте более 2000 м требуется температурный дерейтинг 5 °C на каждые 1000 м для моделей с вентиляторным охлаждением.
- При заряде свинцово-кислотной батареи или батареи без BMS после полного заряда следует использовать выключатель или автоматический выключатель для разъединения зарядного устройства и батареи.
