RCB-1600-48
нет на складе

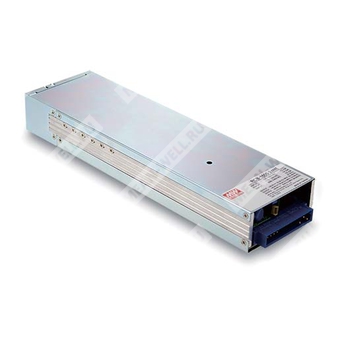

RCB-1600-48 - стоечное фронтальное зарядное устройство мощностью 1600 Вт для зарядки и резервного питания 48 В аккумуляторных систем.
Описание
RCB-1600-48 — интеллектуальное одно выходное AC/DC зарядное устройство серии RCB-1600 в низкопрофильном исполнении 1U высотой 41 мм. Устройство предназначено для зарядки аккумуляторных батарей, работы в составе систем резервного питания и применения в качестве источника постоянного тока в стоечной архитектуре.
Модель поддерживает встроенные зарядные кривые с возможностью программирования. Пользователь может настраивать напряжение и ток заряда с помощью встроенного потенциометра, функций программирования выходных параметров, а также по цифровому интерфейсу PMBus. Для исполнения с CANBus соответствующий протокол доступен по запросу; стандартное складское исполнение использует PMBus.
Устройство рассчитано на зарядку различных типов аккумуляторов, включая свинцово-кислотные батареи и литий-ионные системы. Предусмотрены защитные функции и температурная компенсация, обеспечивающие корректную и безопасную эксплуатацию. Благодаря стоечному исполнению и поддержке параллельной работы модель пригодна для централизованных энергетических систем высокой мощности.
Расшифровка партномера
| Фрагмент | Значение |
| RCB | Наименование серии зарядных устройств |
| 1600 | Номинальная выходная мощность 1600 Вт |
| 48 | Номинальное напряжение аккумуляторной системы 48 В |
| Пустое поле после 48 | Исполнение с протоколом PMBus, складская версия |
| CAN | Опциональное исполнение с протоколом CANBus по запросу |
Особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов типов Gel, flooded и AGM, а также для литий-ионных аккумуляторов на основе литий-железо-фосфатной и литий-марганцевой химии.
- Встроенные стандартные трехстадийные зарядные кривые и программируемая зарядная кривая.
- Встроенный интерфейс I2C с протоколом PMBus.
- Опциональный протокол CANBus.
- Программирование выходного напряжения и выходного тока.
- Универсальный вход переменного тока с полным диапазоном.
- Стойкость ко входному перенапряжению до 300 В AC в течение 5 секунд.
- Встроенная активная коррекция коэффициента мощности.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенный OR-ing FET, поддержка горячей замены.
- Активное распределение тока при параллельной работе до 8000 Вт в одной 19-дюймовой полке.
- Защиты: понижение напряжения батареи, отсутствие подключения батареи, короткое замыкание, перенапряжение, перегрев.
- Опциональное защитное конформное покрытие.
Области применения
- Крупномасштабные DC UPS и системы аварийного резервирования.
- Модуль зарядного устройства для морских аккумуляторных систем.
- Зарядные станции для электрических скутеров и транспортных средств.
- Системы очистки сточных вод.
- Системы электролиза.
Выходные параметры
| Параметр | Значение |
| Модель | RCB-1600-48 |
| Напряжение ускоренного заряда | 57,6 В |
| Напряжение поддерживающего заряда | 55,2 В |
| Постоянный ток заряда по умолчанию | 27,5 А |
| Номинальная мощность | 1584 Вт |
| Диапазон регулировки напряжения | 47,5...58,8 В |
| Рекомендуемая емкость аккумуляторной батареи | 90...270 Ач |
| Ток утечки из батареи, типовое значение | <45 мА |
| Температурная компенсация | -3 мВ на °C на элемент, 24 элемента для 48 В системы |
| Программирование выходного напряжения | Допускается регулировка 75...125% от номинального выходного напряжения |
| Программирование выходного тока | Допускается регулировка 20...100% от номинального тока |
| Регулировка напряжения | Встроенным потенциометром SVR |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC; 250...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности, типовое значение | 0,97 при 230 В AC и полной нагрузке |
| КПД, типовое значение | 93% |
| Пусковой ток, типовое значение | 35 А при 230 В AC, холодный старт |
| Ток утечки | <1,5 мА при 230 В AC |
| Входной ток, типовое значение | 15 А при 115 В AC; 8,5 А при 230 В AC |
Защиты
| Параметр | Значение |
| Защита от перенапряжения | 63...75 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Дополнительные заявленные защиты серии | Пониженное напряжение батареи, отсутствие подключения батареи, короткое замыкание, перенапряжение, перегрев |
Функции и управление
| Параметр | Значение |
| Удаленное включение и выключение | Электрическим сигналом или сухим контактом |
| Логика Remote ON-OFF | Включение: короткое замыкание; выключение: разомкнуто |
| Сигнал DC OK | Изолированный TTL-выход |
| Сигнал AC OK | Изолированный TTL-выход |
| Вспомогательное питание | 5 В при 0,3 А; 12 В при 0,8 А |
| Интерфейс связи | PMBus Rev. 1.1, максимальная скорость шины 100 кГц |
| Поддерживаемые функции интерфейса | Считывание информации, мониторинг состояния, подстройка выходных параметров |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03% на °C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм при 500 В DC, 25 °C, 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 CISPR32: кондуктивные помехи класс B, излучаемые помехи класс A; BS EN/EN61000-3-2, -3; EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 476,7 тыс. ч минимум по Telcordia SR-332 Bellcore; 38,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 300 x 85 x 41 мм |
| Масса | 1,87 кг |
| Упаковка | 6 шт., 12,2 кг, 1,16 куб. фута |
| Конструктив | Низкопрофильное исполнение 1U |
Зарядные кривые и предустановки для 48 В версии
| Режим | Напряжение ускоренного заряда | Напряжение поддерживающего заряда | Ток |
| По умолчанию, программируемый | 57,6 В | 55,2 В | 27,5 А |
| Предустановка для Gel | 56 В | 54,4 В | 27,5 А |
| Предустановка для flooded | 56,8 В | 53,6 В | 27,5 А |
| Предустановка для AGM | 58 В | 54 В | 27,5 А |
Алгоритм зарядки
По умолчанию реализована трехстадийная зарядка:
- стадия 1 — заряд постоянным током;
- стадия 2 — заряд постоянным напряжением;
- стадия 3 — поддерживающий заряд.
На стадии 1 и стадии 2 индикатор имеет оранжевый цвет. На стадии 3 индикатор имеет зеленый цвет. Зарядная кривая может программироваться по PMBus и CANBus. Для изменения параметров кривой зарядки предусмотрено применение программатора SBP-001 и персонального компьютера.
Индикация состояния
| Цвет индикатора | Состояние |
| Зеленый | Поддерживающий заряд, стадия 3 |
| Оранжевый | Зарядка, стадия 1 или стадия 2 |
| Красный | Аварийное состояние: перегрев, перегрузка, отказ вентилятора, тайм-аут зарядки |
| Красный мигающий | Внутренняя температура достигла 60 °C, устройство продолжает нормальную работу без перехода в защиту по перегреву, тревожный сигнал передается по PMBus |
Назначение контактов разъема CN1
| Контакт | Функция | Описание |
| 1, 2, 3, 4, 6 | -V | Отрицательный выходной терминал |
| 5, 7, 8, 9, 10 | +V | Положительный выходной терминал |
| 11 | +12V-AUX | Вспомогательный выход 10,8...13,2 В относительно GND-AUX, максимальный ток 0,8 А, с OR-ing диодами, не управляется Remote ON-OFF |
| 12 | GND-AUX | Общий провод вспомогательного выхода; сигнальный возврат изолирован от силовых выходов +V и -V |
| 13 | +5V-AUX | Вспомогательный выход 4,5...5,5 В относительно GND-AUX, максимальный ток 0,3 А, с OR-ing диодами, не управляется Remote ON-OFF |
| 14 | SCL или CANH | Для PMBus: линия тактирования; для CANBus: линия данных |
| 15 | SDA или CANL | Для PMBus: линия данных; для CANBus: линия данных |
| 16 | T-ALARM | Высокий уровень 3,5...5,5 В при превышении порога температурной сигнализации или отказе вентилятора; низкий уровень -0,5...0,5 В при нормальной температуре и исправном вентиляторе; максимальный источник тока 10 мА, только выход |
| 17 | Remote ON-OFF | Управление включением и выключением между Remote ON-OFF и +5V-AUX; короткое замыкание 4,5...5,5 В — включено, разомкнуто -0,5...0,5 В — выключено; максимальное входное напряжение 5,5 В |
| 18 | DC-OK | Высокий уровень 3,5...5,5 В при Vout ≤ 32 В ±1 В для 48 В версии; низкий уровень -0,5...0,5 В при Vout ≥ 32 В ±1 В; максимальный источник тока 10 мА, только выход; связан с защитой по низкому напряжению батареи |
| 19 | AC-OK | Высокий уровень 3,5...5,5 В при входном напряжении ≥ 87 В RMS; низкий уровень -0,5...0,5 В при входном напряжении ≤ 75 В RMS; максимальный источник тока 10 мА, только выход |
| 20 | D0 | Управление механизмом зарядки; определяет использование зарядной кривой либо управления через PMBus, PV/PC или SVR |
| 21, 22, 23 | A2, A1, A0 | Адресные линии интерфейса PMBus или CANBus |
| 24, 25 | DB, DA | Дифференциальные цифровые сигналы для параллельной работы |
| 26 | PC | Подключение для программирования выходного тока |
| 27 | PV | Подключение для программирования выходного напряжения |
| 28 | +V(signal) | Положительный сигнальный вывод напряжения; не должен подключаться непосредственно к нагрузке |
| 29 | -V(signal) | Отрицательный сигнальный вывод напряжения; используется как опорный для функциональных цепей, не должен подключаться непосредственно к нагрузке |
| 30 | RTH+ | Подключение температурного датчика для функции температурной компенсации |
| 31 | RTH- | Подключение температурного датчика для функции температурной компенсации |
| 32 | FG | Защитное заземление переменного тока |
| 33 | AC/L | Линия входа переменного тока |
| 34 | AC/N | Нейтраль входа переменного тока |
Программирование выходных параметров
Программирование напряжения. Помимо регулировки встроенным потенциометром, выходное напряжение может подстраиваться внешним напряжением в пределах 75...125% от номинального. Для этого используется вход PV относительно -V(signal).
Программирование тока. Выходной ток может подстраиваться внешним напряжением в пределах 20...100% от номинального. Для этого используется вход PC относительно -V(signal).
Температурная компенсация. Для использования функции температурной компенсации следует подключить датчик NTC к аккумуляторной батарее или в ее непосредственной близости. Зарядное устройство способно работать и без датчика NTC.
Примечания
- Для различных спецификаций аккумуляторных батарей может потребоваться модификация параметров зарядного устройства. Для уточнения необходимо согласование с производителем батареи и с MEAN WELL.
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Указанный диапазон емкости батарей является рекомендуемым производителем зарядного устройства. Максимально допустимый зарядный ток следует дополнительно согласовать с изготовителем аккумуляторов.
- При пониженном входном напряжении может потребоваться снижение допустимой нагрузки; необходимо учитывать кривую дерейтинга.
- Функции программирования напряжения и тока применяются, когда управление не ведется по PMBus или CANBus. Регулировка SVR используется, когда не задействованы PMBus, CANBus и входы программирования напряжения и тока.
- Зарядное устройство рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС проводились при монтаже устройства на металлической пластине 720 x 360 мм толщиной 1 мм. В составе конечного оборудования требуется повторное подтверждение соответствия требованиям ЭМС.
- При высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 5 °C на каждые 1000 м для моделей с вентилятором.
- При зарядке свинцово-кислотной батареи или батареи без BMS после полного заряда необходимо использовать выключатель или автоматический выключатель для разъединения зарядного устройства и батареи.
