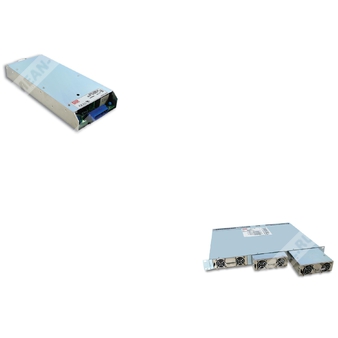

RCP-1000-12 - AC/DC источник питания фронтального исполнения мощностью 720 Вт с выходом 12 В для одиночной установки и работы в составе стоечной системы.
Описание
RCP-1000-12 — импульсный источник питания серии RCP компании MEAN WELL, предназначенный для преобразования переменного или постоянного входного напряжения в стабилизированное постоянное напряжение 12 В. Модуль выполнен в низкопрофильном корпусе фронтального типа высотой 1U, оснащен встроенной активной коррекцией коэффициента мощности, встроенным вентиляторным охлаждением, функцией удаленного включения и выключения, удаленной компенсацией падения напряжения на линии, регулировкой выходного напряжения, сигналами состояния AC OK и DC OK, а также вспомогательным выходом 5 В.
Модель может использоваться как одиночный источник питания, а также устанавливаться в стойку RCP-1U и работать параллельно с другими модулями серии для построения систем суммарной мощностью до 3000 Вт в одной стойке.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенный вспомогательный источник питания 5 В, 0,3 А.
- Встроенная активная коррекция коэффициента мощности, PF > 0,96.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным DC-вентилятором с управлением скоростью.
- Низкопрофильное исполнение 1U.
- Активное распределение тока при параллельной работе до 3000 Вт в стойке 19 дюймов.
- Возможность параллельной работы до 8 модулей.
- Удаленное управление для одиночного модуля.
- Встроенная функция удаленного измерения напряжения.
- Функция подстройки выходного напряжения.
- Горячая замена.
- Опциональная последовательная шина I²C.
- Сигналы AC OK и DC OK.
- Встроенный ORing-диод.
Расшифровка партномера
| Фрагмент партномера | Значение |
| RCP | Серия фронтальных источников питания для систем 1000...3000 Вт |
| 1000 | Класс серии по мощности; для данной модели номинальная выходная мощность 720 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Основные электрические параметры
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 60 А |
| Диапазон выходного тока | 0...60 А |
| Номинальная выходная мощность | 720 Вт |
| Размах пульсаций и шума, максимум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 11,6...12,4 В |
| Точность установки выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления и нарастания | 1000 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания, типовое | 16 мс при 230 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC; 127...370 В DC |
| Диапазон входной частоты | 47...63 Гц |
| КПД, типовой | 81% |
| Пусковой ток, типовой | 50 А при холодном старте |
| Входной ток, типовой | 8,5 А при 115 В AC; 4,5 А при 230 В AC |
| Ток утечки | <1,1 мА при 230 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105...125% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока по постоянному току, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 13,2...16,2 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные параметры
| Параметр | Значение |
| Вспомогательное питание | 5 В, 0,3 А |
| Удаленное включение и выключение | Электрическим сигналом или сухим контактом; включение — замыкание, выключение — размыкание |
| Удаленное измерение напряжения | Компенсация падения напряжения в проводах нагрузки до 0,5 В |
| Сигнал исправности постоянного выхода | TTL-сигнал, параметры приведены в функциональном описании |
| Сигнал наличия входного питания | TTL-сигнал, параметры приведены в функциональном описании |
| Подстройка выходного напряжения | Регулировка в диапазоне 90...110% от номинального значения |
| Предупреждение о перегреве | Логическая 1 для предупреждения о перегреве |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20...+60 °C, согласно кривой снижения мощности |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% относительной влажности |
| Температурный коэффициент | ±0,02%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,7 кВ DC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Электромагнитная эмиссия | Соответствие EN55022 (CISPR22) класс B, EN61000-3-2, EN61000-3-3 |
| Электромагнитная устойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN61000-6-2, уровень тяжелой промышленности, критерий A |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 43,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 295 x 127 x 41 мм |
| Масса | 1,93 кг |
| Упаковка | 6 шт., 12,6 кг, 1,04 куб. фута |
Параметры для стоечной системы с модулем RCP-1000-12
При установке трех модулей RCP-1000-12 в стойку RCP-1UI или RCP-1UT формируется система RCP-3K1U-12 со следующими параметрами.
| Параметр | Значение |
| Модуль | RCP-1000-12 |
| Стойка | RCP-1UI или RCP-1UT |
| Выходное напряжение системы | 12 В |
| Максимальный выходной ток | 180 А |
| Максимальная выходная мощность | 2160 Вт |
| Входное напряжение | 90...264 В AC; 127...370 В DC |
| Частота сети | 47...63 Гц |
| Ток утечки | <3,5 мА при 230 В AC |
| Входной ток для каждого модуля, типовой | 8,5 А при 115 В AC; 4,5 А при 230 В AC |
| Вспомогательное питание | 5 В, 0,3 А |
| Удаленное включение и выключение | Электрическим сигналом или сухим контактом; включение — замыкание, выключение — размыкание |
| Удаленное измерение напряжения | Компенсация падения напряжения в проводах нагрузки до 0,5 В; при неиспользовании удаленного измерения необходимо подключение Local Sense |
| Подстройка выходного напряжения | 90...110% от номинального значения |
| Предупреждение о перегреве | Логическая 1 |
| Рабочая температура | -20...+60 °C |
| Рабочая влажность | 20...90% RH без конденсации |
| Температура хранения | -40...+85 °C |
| Температурный коэффициент | ±0,02%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,7 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | EN55022 (CISPR22) класс B, EN61000-3-2, EN61000-3-3 |
| Устойчивость к ЭМС | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61000-6-2; уровень тяжелой промышленности, критерий A |
| Габаритные размеры стойки | 483,6 x 350,8 x 44 мм |
| Масса стойки | 13,2 кг |
| Упаковка стойки | 1 шт., 13,2 кг, 2,67 куб. фута |
Механические данные одиночного модуля
| Параметр | Значение |
| Исполнение корпуса | Case No. 952A |
| Размеры | 295 x 127 x 41 мм |
| Направление воздушного потока | Со стороны вентиляторов через модуль |
| Частота преобразователя PFC | 110 кГц |
| Частота ШИМ-преобразователя | 90 кГц |
Назначение выводов разъема CN501 одиночного модуля
| Контакт | Назначение |
| 1, 2, 4 | +V |
| 3, 5, 6 | -V |
| 7 | ON/OFF |
| 8 | +S |
| 9 | -S |
| 10 | AC_OK |
| 11 | DC_OK |
| 12 | CS |
| 13 | V_TRIM |
| 14 | T_ALARM |
| 15 | +5V_AUX |
| 16 | GND_AUX |
| 17 | SDA |
| 18 | SCL |
| 19 | A0 |
| 20 | A1 |
| 21 | A2 |
| 22 | FG |
| 23 | AC/L |
| 24 | AC/N |
Разъем и сигналы стойки CN500
| Контакт | Назначение |
| 1 | ON/OFF-A |
| 2 | AC-OK-A |
| 3 | DC-OK-A |
| 4 | V-TRIM-A |
| 5 | T-ALARM-A |
| 6 | +5V-AUX |
| 7 | GND-AUX |
| 8 | ON/OFF-B |
| 9 | AC-OK-B |
| 10 | DC-OK-B |
| 11 | V-TRIM-B |
| 12 | T-ALARM-B |
| 13 | NC |
| 14 | CS |
| 15 | ON/OFF-C |
| 16 | AC-OK-C |
| 17 | DC-OK-C |
| 18 | V-TRIM-C |
| 19 | T-ALARM-C |
| 20 | +S |
| 21 | -S |
| 22 | +V |
| 23 | SCL |
| 24 | SDA |
| 25 | -V |
Описание функций выводов CN500
| Выводы | Функция | Описание |
| 1, 8, 15 | ON/OFF | Каждый модуль может быть включен или выключен отдельно электрическим сигналом или сухим контактом между ON/OFF A, B, C и -S. Замкнуто — включено, разомкнуто — выключено. |
| 2, 9, 16 | AC-OK | Низкий уровень при входном напряжении 82 В RMS ±4 В и ниже; высокий уровень при входном напряжении 82 В RMS ±4 В и выше. |
| 3, 10, 17 | DC-OK | Высокий уровень, когда выходное напряжение не ниже 80% ±5% от номинального; низкий уровень, когда выходное напряжение ниже 80% ±5%. |
| 4, 11, 18 | V-TRIM | Подключение для подстройки выходного напряжения в допустимом диапазоне. |
| 5, 12, 19 | T-ALARM | Высокий уровень при безопасной внутренней температуре; низкий уровень за 10 °C до уровня теплового отключения. |
| 6 | +5V-AUX | Вспомогательный выход 4,3...5,3 В относительно GND-AUX, максимальный ток нагрузки 0,3 А; выход имеет встроенные ORing-диоды и не управляется функцией Remote ON/OFF. |
| 7 | GND-AUX | Общий провод вспомогательного выхода; сигнальный возврат изолирован от силовых выводов +V и -V. |
| 14 | CS | Сигнал распределения тока. При параллельной работе выводы CS должны быть соединены между собой для выравнивания токов между модулями. |
| 20 | +S | Положительный вход удаленного измерения. Должен быть подключен к положительной клемме нагрузки. Проводники +S и -S должны быть свиты попарно. Максимальная компенсация падения напряжения — 0,5 В. |
| 21 | -S | Отрицательный вход удаленного измерения. Должен быть подключен к отрицательной клемме нагрузки. Проводники -S и +S должны быть свиты попарно. Максимальная компенсация падения напряжения — 0,5 В. |
| 22 | +V | Положительный силовой выход. Только для локального измерения, не должен подключаться непосредственно к нагрузке. |
| 23 | SCL | Последовательная тактовая линия опционального интерфейса I²C. |
| 24 | SDA | Последовательная линия данных опционального интерфейса I²C. |
| 25 | -V | Отрицательный силовой выход. Только для локального измерения, не должен подключаться непосредственно к нагрузке. |
Функциональные режимы
Удаленное включение и выключение
| Состояние между ON/OFF и -S | Состояние выхода |
| Разомкнуто | Выключено |
| Замкнуто | Включено |
Компенсация падения напряжения
Функция удаленного измерения компенсирует падение напряжения на проводах нагрузки до 0,5 В. Если удаленное измерение не используется, выводы +S и -S должны быть локально соединены соответственно с +V и -V для обеспечения корректного уровня выходного напряжения.
Подстройка выходного напряжения для RCP-1000-12
| Выходное напряжение, % | R1 | R2 |
| 90% | 180 кОм | не используется |
| 92% | 240 кОм | не используется |
| 94% | 350 кОм | не используется |
| 96% | 560 кОм | не используется |
| 98% | 1,2 МОм | не используется |
| 100% | не используется | не используется |
| 102% | не используется | 300 кОм |
| 104% | не используется | 120 кОм |
| 106% | не используется | 62 кОм |
| 108% | не используется | 31 кОм |
| 110% | не используется | 13 кОм |
Минимальная мощность резисторов R1 и R2 — 0,1 Вт.
Индикация и логические сигналы
| Функция | Светодиод | Описание | Уровень сигнала | Состояние выхода БП |
| AC-OK | Включен | Входное напряжение не ниже 82 В ±4 В | 0...0,5 В | Включен |
| AC-NG | Выключен | Входное напряжение не выше 82 В ±4 В | 4,5...5,5 В | Выключен |
| DC-OK | Включен | Выходное напряжение не ниже 80% ±5% от номинального | 0...0,5 В | Включен |
| DC-NG | Выключен | Выходное напряжение не выше 80% ±5% от номинального | 4,5...5,5 В | Включен |
| T-OK | — | Внутренняя температура в безопасных пределах | 0...0,5 В | Включен |
| T-ALARM | — | Внутренняя температура превышает предел предупреждения | 4,5...5,5 В | Выключен |
Уровни сигнала указаны между функциональным выводом и -V.
Опциональный интерфейс I²C
Для исполнений с интерфейсом I²C предусмотрены адресные линии A0, A1, A2. В стойке адрес задается DIP-переключателями. Нижнее положение переключателя соответствует логическому уровню 1, верхнее — уровню 0.
Цифровые функции I²C, только чтение
Цифровые функции реализованы на PCF8574, 8-битном устройстве ввода-вывода.
| Бит | Функция | Исправное состояние | Аварийное состояние | Значение |
| 0 | Отказ входного питания | 0 | 1 | Отказ входного питания |
| 1 | Исправность выходного напряжения | 0 | 1 | Выходное напряжение ниже допуска |
| 2 | Предупреждение по температуре | 0 | 1 | Внутренняя температура выше 60 °C, источник включен |
| 3 | Защита от перегрева | 0 | 1 | Температура превышает номинальный рабочий предел, источник выключается |
| 4 | Предупреждение об отказе вентилятора | 0 | 1 | Отказ внутреннего вентилятора |
| 5 | Не используется | — | — | Не используется |
| 6 | Не используется | — | — | Не используется |
| 7 | Не используется | — | — | Не используется |
Адрес ведомого устройства PCF8574: 0 1 0 0 A2 A1 A0 R/W.
Аналоговые функции I²C, только чтение
Аналоговые функции реализованы на PCF8591, 4-канальном 8-битном АЦП.
| Канал АЦП | Функция |
| 1 | Выходное напряжение |
| 2 | Выходной ток |
| 3 | Внутренняя температура |
| 4 | Не используется |
Адрес ведомого устройства PCF8591: 1 0 0 1 A2 A1 A0 R/W.
Управляющий байт PCF8591 задает выбор канала: 00 — выходное напряжение, 01 — выходной ток, 10 — внутренняя температура.
Масштабирование аналоговых данных I²C для RCP-1000-12
Чтение напряжения производится внутри источника питания до ORing-диода и обычно на 0,5 В выше фактического выходного напряжения. Преобразование выполняется по формуле: Значение = значение байта × разрешение.
| Измеряемый параметр | Диапазон | Разрешение | Допуск |
| Выходное напряжение | 0...16 В | 0,0625 В/бит | ±5% |
| Выходной ток | 0...80 А | 0,312 А/бит | ±10% |
| Внутренняя температура | 0...100 °C | 0,391 °C/бит | ±3 °C |
EEPROM, только чтение
EEPROM емкостью 2048 бит (256 байт) программируется на заводе следующими данными.
| Адрес | Число байт | Содержимое |
| 4 | 16 | Производитель |
| 20 | 20 | Серийный номер |
| 40 | 16 | Ревизия |
| 56 | 16 | Страна производства |
| 72 | 16 | Наименование модели |
| 88 | 16 | Выходное напряжение |
| 104 | 16 | Дата производства |
| 254 | 2 | Контрольная сумма |
Адрес ведомого устройства EEPROM: 1 0 1 0 A2 A1 A0 R/W.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной параллельной цепи из конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания по ЭМС выполнялись при монтаже устройства на металлическую пластину 720 x 360 мм толщиной 1 мм. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; следует учитывать кривую дерейтинга.
- В стойке выходы всех модулей RCP-1000 соединены параллельно.
- При параллельной работе более одной стойки уровень пульсаций выходного напряжения при малой нагрузке может быть выше нормируемого значения. После увеличения нагрузки свыше 10% уровень пульсаций возвращается к нормальному.
