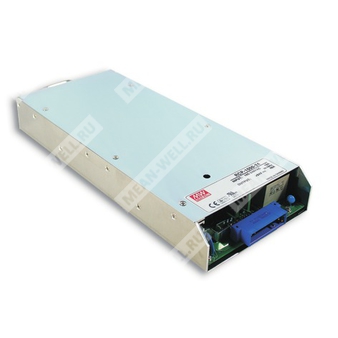

RCP-1000-12C - фронтальный AC/DC источник питания 1 кВт для стоечных и резервированных систем электропитания с цифровым интерфейсом I2C.
RCP-1000-12C — модульный стоечный AC/DC источник питания серии RCP-1000 в исполнении front-end, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 12 В. Модель поддерживает активную коррекцию коэффициента мощности, принудительное воздушное охлаждение, удаленное включение и выключение, дистанционную компенсацию падения напряжения, программирование выходного напряжения, параллельную работу с активным распределением тока и обмен по шине I2C.
Расшифровка партномера
| Элемент | Значение | Расшифровка |
| RCP | Серия | Front End Power System, фронтальный источник питания для стоечных систем |
| 1000 | Выходная мощность серии | Класс мощности 1000 Вт |
| 12 | Выходное напряжение | Номинальное выходное напряжение 12 В |
| C | Опция интерфейса | Стандартная модель с интерфейсом I2C |
Описание
RCP-1000 представляет собой одноканальный стоечный фронтальный AC/DC источник питания мощностью 1 кВт. Серия работает в диапазоне входного напряжения 90…264 В AC и выпускается в исполнениях с наиболее востребованными в промышленности выходными напряжениями постоянного тока. Охлаждение каждого модуля осуществляется встроенным вентилятором постоянного тока с управлением скоростью, что обеспечивает работу при температуре окружающей среды до 60 °C.
Серия RCP-1000 обеспечивает высокую гибкость при проектировании систем электропитания благодаря встроенным функциям программирования выходного напряжения, активного распределения тока, дистанционного управления, наличию вспомогательного питания, сигналов состояния и аварийной сигнализации. Для модели RCP-1000-12C дополнительно реализован интерфейс I2C.
Особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Программируемое выходное напряжение.
- Встроенный OR-ing диод, поддержка горячей замены.
- Активное распределение тока при параллельной работе.
- Поддержка до 3000 Вт при установке в одну 19-дюймовую полку.
- Встроенный интерфейс I2C.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Возможность нанесения защитного конформного покрытия как опция.
Области применения
- Промышленная автоматизация.
- Системы распределенного электропитания.
- Решения для беспроводной связи и телекоммуникаций.
- Резервированные системы питания.
- Системы зарядки электротранспорта.
- Системы источников постоянного тока.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 60 А |
| Диапазон выходного тока | 0…60 А |
| Номинальная выходная мощность | 720 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон подстройки выходного напряжения встроенным регулятором | 11,6…12,4 В |
| Допуск по выходному напряжению | ±1,0 % |
| Нестабильность по сети | ±0,5 % |
| Нестабильность по нагрузке | ±0,5 % |
| Время установления, время нарастания | 1000 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты входной сети | 47…63 Гц |
| КПД, типовое значение | 81 % |
| Пусковой ток, типовое значение | 50 А при холодном старте |
| Ток утечки | < 1,1 мА при 230 В AC |
| Потребляемый ток от сети, типовое значение | 8,5 А при 115 В AC; 4,5 А при 230 В AC |
Защиты
| Вид защиты | Параметры и режим работы |
| Перегрузка | 105…125 % от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока по методу постоянного тока, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 13,2…16,2 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные параметры
| Параметр | Значение |
| Дистанционная компенсация падения напряжения | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Удаленное включение и выключение | Электрическим сигналом или сухим контактом; замкнуто — включено, разомкнуто — выключено |
| Вспомогательное питание | 5 В, 0,3 А |
| Программирование выходного напряжения | Регулировка в пределах 90…110 % от номинального выходного напряжения |
| Сигнал исправности по переменному входу | Изолированный TTL-совместимый сигнал |
| Сигнал исправности по постоянному выходу | Изолированный TTL-совместимый сигнал |
| Предупреждение о перегреве | Логическая единица при предупреждении о перегреве, изолированный сигнал |
| Интерфейс | I2C |

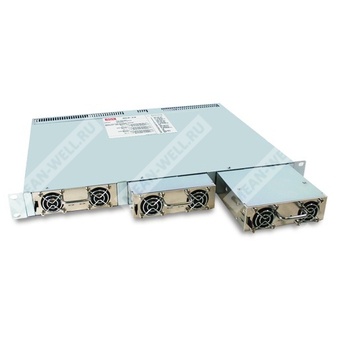

Параллельная работа и распределение тока
| Параметр | Значение |
| Поддержка параллельной работы | Да |
| Активное распределение тока | Да |
| Максимальная суммарная мощность на одной 19-дюймовой полке | До 3000 Вт |
| Расширение системы по описанию серии | До 8000 Вт при использовании трех 19-дюймовых полок RCP-1U |
| Встроенный OR-ing диод | Да |
| Горячая замена | Поддерживается |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20…90 % относительной влажности, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность при хранении | 10…95 % относительной влажности, без конденсации |
| Температурный коэффициент | ±0,02 %/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Снижение допустимой нагрузки
| Условие | Допустимая нагрузка |
| Вход 180…264 В AC | 100 % |
| Вход 115 В AC | 100 % |
| Вход 100 В AC | 100 % |
| Вход 90 В AC | 90 % |
| Для модели 12 В при 90 В AC | 648 Вт, 54 А |
| По температуре окружающей среды | 100 % нагрузки до 50 °C; линейное снижение от 50 до 60 °C; около 60 % нагрузки при 60 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение вход-выход | 3 кВ AC |
| Испытательное напряжение вход-земля | 2 кВ AC |
| Испытательное напряжение выход-земля | 0,7 кВ DC |
| Сопротивление изоляции | Не менее 100 МОм между входом и выходом, входом и землей, выходом и землей при 500 В DC, 25 °C, 70 % RH |
Соответствие требованиям безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия помех | BS EN/EN55032, CISPR32, класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 |
| Колебания и фликер напряжения | BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN55035, BS EN/EN61000-6-2 |
Испытания на помехоустойчивость
| Вид испытания | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Излучаемое радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; уровень 3, 2 кВ линия-линия |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | Провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов |
Надежность, масса и габариты
| Параметр | Значение |
| MTBF | Не менее 840,8 тыс. ч по Telcordia SR-332 (Bellcore); не менее 107,4 тыс. ч по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 295 × 127 × 41 мм |
| Высота | 1U |
| Масса | 1,93 кг |
| Упаковка | 6 шт., 12,6 кг, 1,04 куб. фута |
Сигналы состояния и логические уровни
| Функция | Условие | Сигнал | Состояние выхода источника |
| AC-OK | Входное напряжение ≥ 82 В ± 4 В | 0…0,5 В | Включен |
| AC-NG | Входное напряжение ≤ 82 В ± 4 В | 4,5…5,5 В | Выключен |
| DC-OK | Выходное напряжение ≥ 80 % ± 5 % от номинального | 0…0,5 В | Включен |
| DC-NG | Выходное напряжение ≤ 80 % ± 5 % от номинального | 4,5…5,5 В | Включен |
| T-OK | Внутренняя температура в безопасных пределах | 0…0,5 В | Включен |
| T-ALARM | Превышение порога температурной сигнализации | 4,5…5,5 В | Выключен |
Назначение выводов разъема CN501
| Номер вывода | Обозначение | Назначение |
| 1, 2, 4 | +V | Положительный выход постоянного напряжения |
| 3, 5, 6 | -V | Отрицательный выход постоянного напряжения |
| 7 | Remote ON-OFF | Удаленное включение и выключение; короткое замыкание — включено, разрыв — выключено |
| 8 | +S | Положительный провод дистанционного измерения |
| 9 | -S | Отрицательный провод дистанционного измерения |
| 10 | AC-OK | Низкий уровень при входном напряжении ≥ 82 В rms ± 4 В; высокий уровень при входном напряжении ≤ 82 В rms ± 4 В |
| 11 | DC-OK | Высокий уровень при Vout ≤ 80 % ± 5 %; низкий уровень при Vout ≥ 80 % ± 5 % |
| 12 | CS | Сигнал распределения тока при параллельной работе |
| 13 | V-TRIM | Подключение для программирования выходного напряжения |
| 14 | T-ALARM | Низкий уровень в безопасном температурном диапазоне; высокий уровень при перегреве |
| 15 | +5V-AUX | Вспомогательный выход 4,3…5,3 В до 0,3 А, с OR-ing диодами, не управляется входом Remote ON/OFF |
| 16 | GND-AUX | Общий провод вспомогательного выхода, изолирован от силовых выводов +V и -V |
| 17 | SDA | Линия данных интерфейса I2C |
| 18 | SCL | Линия тактирования интерфейса I2C |
| 19, 20, 21 | A0, A1, A2 | Адресные линии интерфейса I2C |
| 22 | FG | Защитное заземление переменного входа |
| 23 | AC/L | Фазный провод входа переменного тока |
| 24 | AC/N | Нейтраль входа переменного тока |
Примечание к сигналам: сигналы, отмеченные как неразвязанные, отсчитываются относительно выходного вывода -V.
Функции дистанционного управления
| Функция | Описание |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Локальное измерение | Если дистанционное измерение не используется, выводы +S и -S должны быть соединены соответственно с +V и -V |
| Удаленное включение и выключение | Между выводами Remote ON-OFF и -S: короткое замыкание — источник включен, разрыв — источник выключен |
Программирование выходного напряжения
Помимо регулировки встроенным подстроечным резистором, выходное напряжение может быть изменено в пределах 90…110 % от номинального с помощью внешнего резистора. При использовании данной функции выводы +S и +V, а также -S и -V должны быть соединены на разъеме CN501.
Номиналы внешних резисторов для функции V-TRIM
| Требуемое выходное напряжение | Резистор R1, Ом, не менее 0,1 Вт | Резистор R2, Ом, не менее 0,1 Вт |
| 90 % | 180 кОм | — |
| 92 % | 240 кОм | — |
| 94 % | 350 кОм | — |
| 96 % | 560 кОм | — |
| 98 % | 1,2 МОм | — |
| 100 % | не подключен | не подключен |
| 102 % | — | 300 кОм |
| 104 % | — | 120 кОм |
| 106 % | — | 62 кОм |
| 108 % | — | 31 кОм |
| 110 % | — | 13 кОм |
Примечания
- Если иное не указано, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение выходной мощности; необходимо учитывать кривую дерейтинга.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Испытания по ЭМС выполнялись при монтаже модуля на металлическую пластину размером 720 × 360 мм толщиной 1 мм. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС.
- Для высот эксплуатации свыше 2000 м снижение допустимой температуры окружающей среды для моделей с вентилятором составляет 5 °C на каждые 1000 м.
