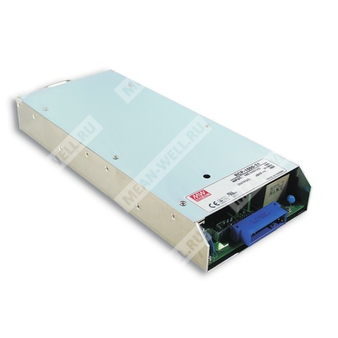

RCP-1000-24 - фронтальный AC/DC источник питания мощностью 960 Вт для стоечных, распределённых и резервируемых систем электропитания.
Описание
RCP-1000-24 представляет собой одноканальный фронтально устанавливаемый AC/DC источник питания для монтажа в стойку, рассчитанный на универсальный вход переменного тока и формирование стабилизированного выходного напряжения 24 В постоянного тока. Модель относится к серии RCP-1000 мощностью 1 кВт класса front-end и предназначена для применения в промышленной автоматизации, распределённых архитектурах питания, телекоммуникационном оборудовании, резервируемых системах питания, зарядных системах электротранспорта и системах источников постоянного тока.
Источник питания работает в диапазоне входного напряжения 90...264 В AC или 127...370 В DC, оснащён встроенной активной коррекцией коэффициента мощности, принудительным воздушным охлаждением встроенным вентилятором постоянного тока и поддерживает программирование выходного напряжения. Конструктивно предусмотрен встроенный OR-ing диод для горячей замены и параллельной работы. В составе функций реализованы удалённое включение/выключение, дистанционное измерение напряжения, вспомогательное питание 5 В, сигналы состояния и функция распределения тока при параллельной работе.
Расшифровка партномера
| Фрагмент партномера | Значение |
| RCP | Наименование серии front-end источников питания для стоечных систем |
| 1000 | Класс выходной мощности 1000 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| Отсутствие суффикса C | Стандартное исполнение без интерфейса I²C |
Особенности
- Универсальный вход AC, полный диапазон входного напряжения
- Встроенная активная коррекция коэффициента мощности
- КПД до 87% для модели 24 В
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
- Программируемое выходное напряжение
- Встроенный OR-ing диод, поддержка горячей замены

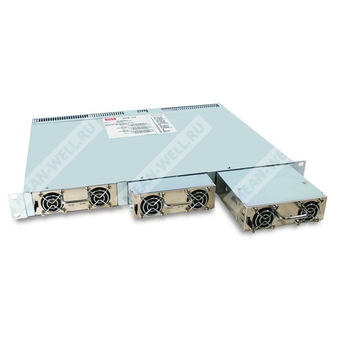

- Активное распределение тока до 3000 Вт в одной 19-дюймовой полке
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева
- Опциональное конформное покрытие
Области применения
- Промышленная автоматизация
- Системы распределённой архитектуры питания
- Беспроводные и телекоммуникационные решения
- Резервированные системы электропитания
- Системы зарядки электротранспорта
- Системы источников постоянного тока
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 40 А |
| Диапазон выходного тока | 0...40 А |
| Номинальная выходная мощность | 960 Вт |
| Пульсации и шум | 200 мВп-п |
| Диапазон регулировки выходного напряжения встроенным регулятором | 23,2...24,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска, время нарастания | 1000 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC и полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC, 127...370 В DC |
| Диапазон частоты входной сети | 47...63 Гц |
| Типовой КПД | 87% |
| Типовой входной ток | 10,5 А при 115 В AC, 5,5 А при 230 В AC |
| Пусковой ток | 50 А при холодном старте |
| Ток утечки | менее 1,1 мА при 230 В AC |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | Срабатывание при 105...125% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока по постоянному току, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения | 26,4...32,4 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции и управляющие возможности
| Параметр | Значение |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Удалённое включение/выключение | Электрическим сигналом или сухим контактом; замкнутое состояние - включено, разомкнутое - выключено |
| Вспомогательное питание | 5 В, 0,3 А |
| Программирование выходного напряжения | Допустима регулировка в пределах 90...110% от номинального выходного напряжения |
| Сигнал исправности AC | Изолированный TTL-сигнал |
| Сигнал исправности DC | Изолированный TTL-сигнал |
| Сигнал предупреждения о перегреве | Логический высокий уровень при предупреждении о перегреве, изолированный сигнал |
| Распределение тока | Активное распределение тока при параллельной работе |
| Горячая замена | Поддерживается встроенным OR-ing диодом |
Программирование выходного напряжения
Помимо регулировки встроенным подстроечным резистором, для RCP-1000-24 предусмотрена внешняя установка выходного напряжения в диапазоне 90...110% от номинала через вывод V-TRIM. При использовании этой функции выводы +S и +V, а также -S и -V должны быть соединены на разъёме CN501.
| Устанавливаемое напряжение | Внешний резистор R1 | Внешний резистор R2 |
| 90% | 560 кОм | не используется |
| 92% | 750 кОм | 330 кОм |
| 94% | 1 МОм | 130 кОм |
| 96% | 1,6 МОм | 62 кОм |
| 98% | 3,3 МОм | 30 кОм |
| 100% | не используется | 10 кОм |
| 102% | не используется | 330 кОм |
| 104% | не используется | 130 кОм |
| 106% | не используется | 62 кОм |
| 108% | не используется | 30 кОм |
| 110% | не используется | 10 кОм |
Логика дистанционного измерения и управления
| Функция | Условие | Результат |
| Локальное измерение | +S соединён с +V, -S соединён с -V | Корректное поддержание выходного напряжения без использования Remote Sense |
| Удалённое включение/выключение | Между выводами Remote ON-OFF и -S контакт замкнут | Источник включён |
| Удалённое включение/выключение | Между выводами Remote ON-OFF и -S контакт разомкнут | Источник выключен |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -20 до +60 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,02%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение между входом и выходом | 3 кВ AC |
| Испытательное напряжение между входом и защитным заземлением | 2 кВ AC |
| Испытательное напряжение между выходом и защитным заземлением | 0,7 кВ DC |
| Сопротивление изоляции | 100 МОм при 500 В DC, 25 °C, 70% RH для цепей вход-выход, вход-FG, выход-FG |
Электромагнитная совместимость
Эмиссия помех
| Параметр | Стандарт | Уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | не указан |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 | не указан |
Устойчивость к помехам
| Параметр | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный разряд |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; уровень 3, 2 кВ линия-линия |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | Провал более 95% на 0,5 периода, провал 30% на 25 периодов, прерывание более 95% на 250 периодов |
Нагрузочная способность в зависимости от входного напряжения
| Входное напряжение | Допустимая мощность для RCP-1000-24 | Допустимый ток для RCP-1000-24 |
| 180...264 В AC | 960 Вт | 40 А |
| 115 В AC | 960 Вт | 40 А |
| 100 В AC | 960 Вт | 40 А |
| 90 В AC | 864 Вт | 36 А |
Охлаждение и дерейтинг
| Параметр | Значение |
| Охлаждение | Принудительное воздушное, встроенный вентилятор постоянного тока с управлением скоростью |
| Полная нагрузка по температуре | До +50 °C |
| Снижение допустимой нагрузки | От +50 до +60 °C с последующим снижением до 60% нагрузки при +60 °C |
| Работа выше 2000 м над уровнем моря | Температурный дерейтинг 5 °C на каждые 1000 м для моделей с вентилятором |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 840,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 107,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 295 x 127 x 41 мм |
| Масса | 1,93 кг |
| Упаковка | 6 шт., 12,6 кг, 1,04 куб. фута |
Механические и интерфейсные данные
Корпус: Case No. 952A. Высота исполнения соответствует 1U. Подключение осуществляется через разъём CN501 типа Postronic PCIB24W9M400A1. Ответная часть: Postronic PCIB24W9F400A1.
Назначение выводов CN501
| Номер вывода | Функция | Описание |
| 1, 2, 4 | +V | Положительный выходной потенциал |
| 3, 5, 6 | -V | Отрицательный выходной потенциал |
| 7 | Remote ON-OFF | Индивидуальное включение и выключение выхода электрическим сигналом или сухим контактом; замкнуто - включено, разомкнуто - выключено |
| 8 | +S | Положительный вывод дистанционного измерения |
| 9 | -S | Отрицательный вывод дистанционного измерения |
| 10 | AC-OK | Низкий уровень при входном напряжении не менее 82 В rms ±4 В; высокий уровень при входном напряжении не более 82 В rms ±4 В |
| 11 | DC-OK | Высокий уровень при выходном напряжении не более 80% ±5% от номинала; низкий уровень при выходном напряжении не менее 80% ±5% от номинала |
| 12 | CS | Сигнал распределения тока; при параллельной работе выводы CS всех модулей должны быть соединены |
| 13 | V-TRIM | Подключение для программирования выходного напряжения |
| 14 | T-ALARM | Низкий уровень при безопасной внутренней температуре; высокий уровень при превышении порога температурного предупреждения |
| 15 | +5V-AUX | Вспомогательное напряжение 4,3...5,3 В, отсчёт относительно GND-AUX, максимальный ток 0,3 А; содержит встроенные OR-ing диоды и не управляется Remote ON/OFF |
| 16 | GND-AUX | Общий провод вспомогательного выхода; изолирован от выходных клемм +V и -V |
| 17 | SDA | Линия последовательных данных для моделей с интерфейсом I²C |
| 18 | SCL | Линия последовательной синхронизации для моделей с интерфейсом I²C |
| 19, 20, 21 | A0, A1, A2 | Адресные линии интерфейса I²C для моделей исполнения C |
| 22 | FG | Подключение защитного заземления |
| 23 | AC/L | Подключение линии сети переменного тока |
| 24 | AC/N | Подключение нейтрали сети переменного тока |
Сигналы индикации и соответствующие уровни
| Функция | Состояние индикации | Описание | Сигнал между функциональным выводом и -V | Состояние выхода |
| AC-OK | Светодиод включён | Входное напряжение не менее 82 В ±4 В | 0...0,5 В | Включён |
| AC-NG | Светодиод выключен | Входное напряжение не более 82 В ±4 В | 4,5...5,5 В | Выключен |
| DC-OK | Светодиод включён | Выходное напряжение не менее 80% ±5% от номинального | 0...0,5 В | Включён |
| DC-NG | Светодиод выключен | Выходное напряжение не более 80% ±5% от номинального | 4,5...5,5 В | Включён |
| T-OK | не указано | Внутренняя температура в безопасных пределах, контакты TSW1 и TSW2 замкнуты | 0...0,5 В | Включён |
| T-ALARM | не указано | Превышение порога температуры, TSW1 или TSW2 разомкнуты | 4,5...5,5 В | Выключен |
Примечания
- Если иное не указано, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- При низком входном напряжении может требоваться снижение выходной мощности; следует учитывать кривую дерейтинга.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания на ЭМС выполнялись при монтаже устройства на металлической пластине 720 x 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Для работы на высоте более 2000 м температурный дерейтинг составляет 5 °C на каждые 1000 м для моделей с вентилятором.
- Сигналы, помеченные как неизолированные, отсчитываются относительно выходного вывода -V.
