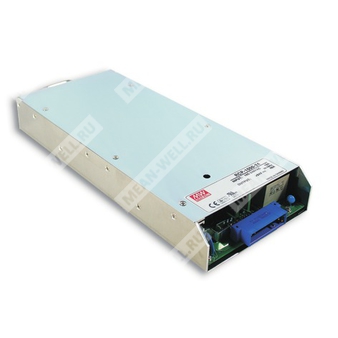

RCP-1000-24C - фронтальный AC/DC источник питания для стоечных и резервируемых 24 В систем с поддержкой удаленного управления и I²C.
Назначение
RCP-1000-24C — это одноканальный встраиваемый фронтальный AC/DC источник питания серии RCP-1000, предназначенный для преобразования сетевого переменного напряжения в стабилизированное напряжение 24 В постоянного тока. Модель рассчитана на применение в промышленной автоматизации, распределенных архитектурах электропитания, телекоммуникационном оборудовании, резервированных системах питания, зарядной инфраструктуре и системах с источником постоянного тока.
Расшифровка партномера
| Элемент партномера | Значение |
| RCP | Серия фронтальных стоечных источников питания AC/DC |
| 1000 | Класс мощности 1000 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| C | Исполнение со встроенным интерфейсом I²C |
Описание
Серия RCP-1000 представляет собой 1-киловаттные одно выходные источники питания фронтального исполнения для монтажа в стойку. Устройства работают в диапазоне входного напряжения 90...264 В AC и выпускаются в вариантах с наиболее востребованными промышленными уровнями выходного напряжения постоянного тока. Охлаждение выполняется встроенным вентилятором постоянного тока с управлением скоростью, что обеспечивает работу при температуре окружающей среды до 60 °C.
Модель RCP-1000-24C обеспечивает высокую гибкость проектирования за счет встроенных функций программирования выходного напряжения, активного распределения тока между параллельно включенными модулями, дистанционного управления, вспомогательного питания и сигналов состояния. Для исполнения с индексом C предусмотрен интерфейс I²C.
Особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения.
- Встроенный активный корректор коэффициента мощности.
- КПД до 89% для серии; для модели 24 В типовое значение 87%.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Программируемое выходное напряжение.
- Встроенный OR-ing диод, поддержка горячей замены.

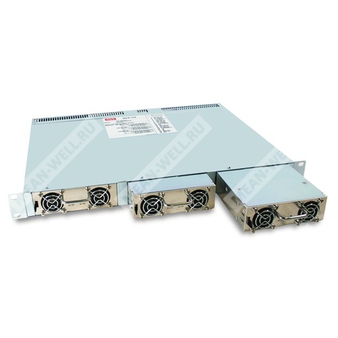

- Активное распределение тока при параллельной работе, до 3000 Вт на одной 19-дюймовой полке.
- Встроенный интерфейс I²C.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Поддержка дистанционного включения и отключения.
- Наличие сигналов AC OK, DC OK и предупреждения по перегреву.
- Компенсация падения напряжения по силовым проводам через Remote Sense.
Области применения
- Промышленная автоматизация.
- Системы распределенного электропитания.
- Беспроводные и телекоммуникационные решения.
- Резервированные системы питания.
- Системы зарядки электротранспорта.
- Системы источников постоянного тока.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 40 А |
| Диапазон выходного тока | 0...40 А |
| Номинальная выходная мощность | 960 Вт |
| Пульсации и шум | 200 мВ пик-пик |
| Диапазон регулировки выходного напряжения встроенным регулятором | 23,2...24,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная нестабильность | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установления, время нарастания | 1000 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс тип. при 230 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...264 В AC |
| Диапазон входного напряжения постоянного тока | 127...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Типовой КПД | 87% |
| Типовой входной ток | 10,5 А при 115 В AC; 5,5 А при 230 В AC |
| Пусковой ток | 50 А при холодном пуске, типовое значение |
| Ток утечки | менее 1,1 мА при 230 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105...125% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока по принципу постоянного тока, автоматическое восстановление после устранения причины |
| Защита от перенапряжения | 26,4...32,4 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции и сигналы
| Параметр | Значение |
| Remote Sense | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Дистанционное включение и отключение | Электрическим сигналом или сухим контактом; короткое замыкание — включено, разомкнуто — выключено |
| Вспомогательное питание | 5 В, 0,3 А |
| Программирование выходного напряжения | Допускается регулировка в пределах 90...110% от номинального выходного напряжения |
| Сигнал DC OK | Изолированный TTL-сигнал |
| Сигнал AC OK | Изолированный TTL-сигнал |
| Предупреждение по перегреву | Логический высокий уровень при предупреждении о перегреве, изолированный сигнал |
| Интерфейс управления | I²C |
| Активное распределение тока | Поддерживается |
| Горячая замена | Поддерживается встроенным OR-ing диодом |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | от -20 до +60 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,02%/°C в диапазоне 0...50 °C |
| Вибростойкость | 10...500 Гц, 2G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z |
Статические характеристики и дерейтинг
| Параметр | Значение |
| Выходная мощность при 180...264 В AC | 960 Вт |
| Выходной ток при 180...264 В AC | 40 А |
| Выходная мощность при 115 В AC | 960 Вт |
| Выходной ток при 115 В AC | 40 А |
| Выходная мощность при 100 В AC | 960 Вт |
| Выходной ток при 100 В AC | 40 А |
| Выходная мощность при 90 В AC | 864 Вт |
| Выходной ток при 90 В AC | 36 А |
| Дерейтинг по температуре | 100% нагрузки до 50 °C, далее линейное снижение; при 60 °C около 60% нагрузки |
Электрическая прочность и изоляция
| Параметр | Значение |
| Электрическая прочность вход-выход | 3 кВ AC |
| Электрическая прочность вход-земля | 2 кВ AC |
| Электрическая прочность выход-земля | 0,7 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм при 500 В DC, 25 °C, 70% RH |
| Сопротивление изоляции вход-земля | 100 МОм при 500 В DC, 25 °C, 70% RH |
| Сопротивление изоляции выход-земля | 100 МОм при 500 В DC, 25 °C, 70% RH |
Соответствие требованиям безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия помех, кондуктивные | BS EN/EN55032, класс B |
| Эмиссия помех, излучаемые | BS EN/EN55032, класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 |
| Фликер | BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN55035, BS EN/EN61000-6-2 |
| ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Излучаемое поле | BS EN/EN61000-4-3, уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-4, уровень 3 |
| Импульс перенапряжения | BS EN/EN61000-4-5, уровень 4: 4 кВ линия-земля; уровень 3: 2 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, провал более 95% на 0,5 периода; 30% на 25 периодов; прерывание более 95% на 250 периодов |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 840,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 107,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 295 × 127 × 41 мм |
| Исполнение по высоте | 1U |
| Масса | 1,93 кг |
| Упаковка | 6 шт., 12,6 кг, 1,04 куб. фута |
Программирование выходного напряжения
Помимо регулировки встроенным подстроечным резистором, выходное напряжение может быть запрограммировано внешним резистором в диапазоне 90...110% от номинального значения. Для модели RCP-1000-24C используются следующие значения:
| Требуемое выходное напряжение, % от номинала | Внешний резистор R1 | Внешний резистор R2 |
| 90% | 560 кОм | не подключен |
| 92% | 750 кОм | 330 кОм |
| 94% | 1 МОм | 130 кОм |
| 96% | 1,6 МОм | 62 кОм |
| 98% | 3,3 МОм | 30 кОм |
| 100% | не подключен | 10 кОм |
| 102% | — | 330 кОм |
| 104% | — | 130 кОм |
| 106% | — | 62 кОм |
| 108% | — | 30 кОм |
| 110% | — | 10 кОм |
Для корректной работы функции программирования необходимо соединить +S с +V и -S с -V на разъеме CN501.
Дистанционное измерение и локальное измерение
Функция Remote Sense компенсирует падение напряжения на проводах нагрузки до 0,5 В. Линии измерения должны быть скручены попарно. Если Remote Sense не используется, выводы +S и -S должны быть соединены соответственно с +V и -V для получения корректного выходного напряжения.
Дистанционное включение и отключение
| Состояние между выводами Remote ON-OFF и -S | Состояние источника питания |
| Короткое замыкание | Включен |
| Разомкнуто | Выключен |
Сигналы состояния и индикация
| Функция | Состояние | Описание | Уровень сигнала относительно -V | Состояние выхода |
| AC-OK | Светодиод включен | Входное напряжение не менее 82 В ±4 В | 0...0,5 В | Включен |
| AC-NG | Светодиод выключен | Входное напряжение не более 82 В ±4 В | 4,5...5,5 В | Выключен |
| DC-OK | Светодиод включен | Выходное напряжение не менее 80% ±5% от номинального | 0...0,5 В | Включен |
| DC-NG | Светодиод выключен | Выходное напряжение не более 80% ±5% от номинального | 4,5...5,5 В | Включен |
| T-OK | — | Внутренняя температура в безопасных пределах, контакты TSW1 и TSW2 замкнуты | 0...0,5 В | Включен |
| T-ALARM | — | Превышен температурный порог предупреждения, один из контактов TSW1 или TSW2 разомкнут | 4,5...5,5 В | Выключен |
Назначение выводов разъема CN501
| Номер вывода | Обозначение | Описание |
| 1, 2, 4 | +V | Положительный выход постоянного тока |
| 3, 5, 6 | -V | Отрицательный выход постоянного тока |
| 7 | Remote ON-OFF | Индивидуальное дистанционное включение и отключение; короткое замыкание — включено, разомкнуто — выключено |
| 8 | +S | Положительный вход дистанционного измерения |
| 9 | -S | Отрицательный вход дистанционного измерения |
| 10 | AC-OK | Низкий уровень при входном напряжении не менее 82 В RMS ±4 В; высокий уровень при входном напряжении не более 82 В RMS ±4 В |
| 11 | DC-OK | Высокий уровень при выходном напряжении не более 80% ±5%; низкий уровень при выходном напряжении не менее 80% ±5% |
| 12 | CS | Сигнал распределения тока; при параллельной работе выводы CS всех модулей должны быть объединены |
| 13 | V-TRIM | Подключение для программирования выходного напряжения |
| 14 | T-ALARM | Низкий уровень при нормальной внутренней температуре; высокий уровень при превышении порога предупреждения по температуре |
| 15 | +5V-AUX | Вспомогательный выход 4,3...5,3 В до 0,3 А; имеет встроенные OR-ing диоды и не управляется входом Remote ON/OFF |
| 16 | GND-AUX | Общий провод вспомогательного выхода, изолирован от силовых выходов +V и -V |
| 17 | SDA | Линия данных интерфейса I²C |
| 18 | SCL | Линия тактирования интерфейса I²C |
| 19, 20, 21 | A0, A1, A2 | Адресные линии интерфейса I²C |
| 22 | FG | Защитное заземление |
| 23 | AC/L | Линия сети переменного тока |
| 24 | AC/N | Нейтраль сети переменного тока |
Сигналы, отмеченные как не изолированные, отсчитываются относительно выходного вывода -V.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, завершенной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную нестабильность и нестабильность по нагрузке.
- При низком входном напряжении может требоваться снижение выходной мощности; необходимо учитывать кривую дерейтинга.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Испытания по ЭМС выполнялись при монтаже устройства на металлической пластине размером 720 × 360 мм толщиной 1 мм. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС.
- Для высоты эксплуатации свыше 2000 м снижение допустимой температуры окружающей среды составляет 5 °C на каждые 1000 м для моделей с вентиляторным охлаждением.
