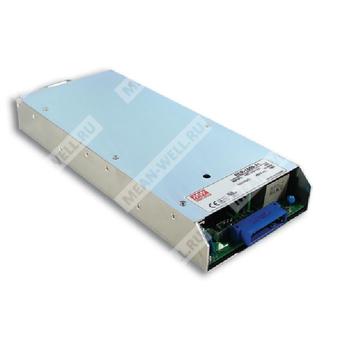

RCP-1000-48 - фронтальный импульсный AC/DC источник питания мощностью до 1008 Вт с выходом 48 В для одиночной установки и работы в стоечных системах.
Описание
RCP-1000-48 — модульный импульсный источник питания серии RCP компании Mean Well, выполненный в формате front-end для установки как в одиночном исполнении, так и в составе стоечной системы. Устройство преобразует сетевое переменное или постоянное входное напряжение в стабилизированное выходное напряжение 48 В с номинальным током 21 А и номинальной мощностью 1008 Вт.
Источник питания рассчитан на применение в системах с резервированием и параллельной работой, оснащён активной коррекцией коэффициента мощности, встроенным вспомогательным выходом 5 В, функциями дистанционного управления, дистанционного измерения напряжения, сигналами состояния AC OK и DC OK, предупреждением о перегреве, а также опциональным интерфейсом I²C.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Поддержка входа постоянного тока.
- Встроенный вспомогательный выход 5 В, 0,3 А.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенными вентиляторами с управлением скоростью.
- Низкопрофильное исполнение высотой 1U.

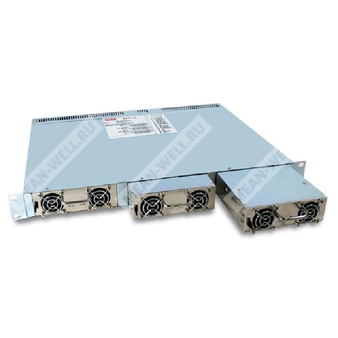

- Активное распределение тока при параллельной работе до 3000 Вт в стойке 19 дюймов; допускается объединение до 3 стоек, максимум 8 блоков при параллельной работе.
- Дистанционное управление для одиночного блока.
- Встроенная функция дистанционного измерения напряжения.
- Функция подстройки выходного напряжения.
- Горячая замена.
- Опциональная последовательная шина данных I²C.
- Сигналы AC OK и DC OK.
- Внутренний ORing-диод.
Расшифровка партномера
| Фрагмент партномера | Значение |
| RCP | Серия фронтальных источников питания для систем 1000...3000 Вт |
| 1000 | Класс мощности 1000 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Основные электрические параметры
| Параметр | Значение |
| Модель | RCP-1000-48 |
| Тип изделия | Импульсный AC/DC источник питания front-end |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 21 А |
| Диапазон выходного тока | 0...21 А |
| Номинальная выходная мощность | 1008 Вт |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение постоянного тока | 48 В |
| Номинальный ток | 21 А |
| Диапазон тока | 0...21 А |
| Номинальная мощность | 1008 Вт |
| Пульсации и шум | 300 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 46,3...49,7 В |
| Допуск по выходному напряжению | ±1,0 % |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Время установления, время нарастания | 1000 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC; 127...370 В DC |
| Частотный диапазон | 47...63 Гц |
| КПД типовой | 89 % |
| Пусковой ток типовой | 50 А при холодном старте |
| Ток утечки | <1,1 мА при 230 В AC |
| Потребляемый ток типовой | 11 А при 115 В AC; 5,5 А при 230 В AC |
Функции и служебные сигналы
| Параметр | Значение |
| Вспомогательное питание | 5 В при 0,3 А |
| Дистанционное включение/выключение | Электрическим сигналом или сухим контактом; включено — короткое замыкание, выключено — разомкнуто |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Сигнал исправности по постоянному выходу | TTL-выход, см. функциональное описание |
| Сигнал наличия входного питания | TTL-выход, см. функциональное описание |
| Подстройка выходного напряжения | Возможна в пределах 90...110 % от номинала |
| Предупреждение о перегреве | Логическая 1 при предупреждении о перегреве |
Защиты
| Вид защиты | Параметры и режим работы |
| Перегрузка | 105...125 % от номинальной выходной мощности; ограничение тока постоянного уровня, автоматическое восстановление после устранения перегрузки |
| Перенапряжение | 52,8...64,8 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Режим ограничения тока |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -20...+60 °C |
| Рабочая влажность | 20...90 % относительной влажности, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95 % относительной влажности |
| Температурный коэффициент | ±0,02 %/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Электрическая прочность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,7 кВ DC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм при 500 В DC, 25 °C, 70 % RH |
| Эмиссия ЭМС | Соответствие EN55022, CISPR22 класс B; EN61000-3-2; EN61000-3-3 |
| Устойчивость к ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN61000-6-2, EN50082-2; уровень тяжёлой промышленности, критерий A |
Надёжность, габариты и упаковка
| Параметр | Значение |
| Наработка на отказ | 43,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 295 x 127 x 41 мм |
| Масса | 1,93 кг |
| Упаковка | 6 шт., 12,6 кг, 1,04 куб. фута |
Механические данные и конструктивное исполнение
| Параметр | Значение |
| Исполнение | Одиночный модуль front-end |
| Высота | 41 мм |
| Длина корпуса | 295 мм |
| Ширина корпуса | 127 мм |
| Охлаждение | Принудительное воздушное, встроенные вентиляторы |
| Направление воздушного потока | Через модуль вдоль корпуса |
| Разъём ввода/вывода | CN501, Postronic PCIB24W9M400A1 |
| Ответная часть | Postronic PCIB24W9F400A1 |
| Частота PFC | 110 кГц |
| Частота PWM | 90 кГц |
Назначение выводов разъёма CN501 одиночного модуля
| Контакты | Назначение |
| 1, 2, 4 | +V |
| 3, 5, 6 | -V |
| 7 | ON/OFF |
| 8 | +S |
| 9 | -S |
| 10 | AC OK |
| 11 | DC OK |
| 12 | CS |
| 13 | V_TRIM |
| 14 | T_ALARM |
| 15 | +5V_AUX |
| 16 | GND_AUX |
| 17 | SDA |
| 18 | SCL |
| 19 | A0 |
| 20 | A1 |
| 21 | A2 |
| 22 | FG |
| 23 | AC/L |
| 24 | AC/N |
Сигналы и логические функции
| Функция | Условие | Сигнал | Состояние выхода источника |
| AC-OK | Входное напряжение ≥ 82 В ±4 В | 0...0,5 В | Включён |
| AC-NG | Входное напряжение ≤ 82 В ±4 В | 4,5...5,5 В | Выключен |
| DC-OK | Выходное напряжение ≥ 80 % ±5 % от номинала | 0...0,5 В | Включён |
| DC-NG | Выходное напряжение ≤ 80 % ±5 % от номинала | 4,5...5,5 В | Включён |
| T-OK | Внутренняя температура в безопасном диапазоне | 0...0,5 В | Включён |
| T-ALARM | Температура превысила порог предупреждения | 4,5...5,5 В | Выключен |
Дистанционное управление и подстройка
Дистанционное включение/выключение: управление осуществляется между выводами ON/OFF и -S. При разомкнутом контакте выход выключен, при замкнутом — включён.
Дистанционное измерение: функция remote sense компенсирует падение напряжения на проводах нагрузки до 0,5 В. Провода +S и -S должны прокладываться витой парой.
Локальное измерение: при неиспользовании remote sense выводы +S и -S должны быть локально соединены соответственно с +V и -V для обеспечения корректного выходного напряжения.
Подстройка выходного напряжения для RCP-1000-48
| Выходное напряжение, % от номинала | R1 | R2 |
| 90 % | 1,3 МОм | NC |
| 92 % | 1,7 МОм | 345 кОм |
| 94 % | 2,4 МОм | 140 кОм |
| 96 % | 3,6 МОм | 70 кОм |
| 98 % | 7,6 МОм | 36 кОм |
| 100 % | NC | 15 кОм |
| 102 % | — | 345 кОм |
| 104 % | — | 140 кОм |
| 106 % | — | 70 кОм |
| 108 % | — | 36 кОм |
| 110 % | — | 15 кОм |
Опциональный интерфейс I²C
Для исполнений с интерфейсом I²C предусмотрены функции цифрового и аналогового мониторинга, а также чтение содержимого EEPROM.
Адресация модулей I²C
Нижнее положение DIP-переключателя соответствует логическому уровню 1, верхнее — логическому уровню 0.
| Модуль | A2 | A1 | A0 |
| A | 3 | 2 | 1 |
| B | 6 | 5 | 4 |
| C | 9 | 8 | 7 |
Цифровые функции I²C, только чтение
| Бит | Функция | Исправное состояние | Аварийное состояние | Смысл |
| 0 | Отказ входного питания | 0 | 1 | Сбой входного питания |
| 1 | Исправность/неисправность выходного питания | 0 | 1 | Выходное напряжение ниже допуска |
| 2 | Предупреждение по температуре | 0 | 1 | Внутренняя температура выше 60 °C, блок включён |
| 3 | Защита от перегрева | 0 | 1 | Температура выше штатного рабочего предела, блок выключается |
| 4 | Предупреждение об отказе вентилятора | 0 | 1 | Отказ внутреннего вентилятора |
| 5 | Не используется | — | — | Не используется |
| 6 | Не используется | — | — | Не используется |
| 7 | Не используется | — | — | Не используется |
Аналоговые функции I²C, только чтение
| Канал АЦП | Функция |
| 1 | Выходное напряжение |
| 2 | Выходной ток |
| 3 | Внутренняя температура |
| 4 | Не используется |
Масштабирование аналоговых данных для RCP-1000-48
| Параметр | Диапазон | Масштаб | Допуск |
| Выходное напряжение | 0...65 В | 0,254 В/бит | +2 %, -5 % |
| Выходной ток | 0...30 А | 0,117 А/бит | ±10 % |
| Внутренняя температура | 0...100 °C | 0,391 °C/бит | ±3 °C |
EEPROM, только чтение
| Адрес | Размер | Содержимое |
| 4 | 16 байт | Производитель |
| 20 | 20 байт | Серийный номер |
| 40 | 16 байт | Ревизия |
| 56 | 16 байт | Страна производства |
| 72 | 16 байт | Наименование модели |
| 88 | 16 байт | Выходное напряжение |
| 104 | 16 байт | Дата производства |
| 254 | 2 байта | Контрольная сумма |
Примечания
| № | Содержание |
| 1 | Если не указано иное, все параметры измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Для испытаний по ЭМС источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания выполнялись при монтаже блока на металлическую пластину 720 x 360 мм толщиной 1 мм. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС. |
| 5 | При низком входном напряжении может потребоваться снижение выходной мощности; следует учитывать кривую дерейтинга. |
| 6 | В стоечном исполнении выходы всех модулей RCP-1000 соединяются параллельно внутри стойки. |
| 7 | При параллельной работе более одной стойки пульсации выходного напряжения при малой нагрузке могут превышать нормируемое значение. После увеличения нагрузки более 10 % уровень пульсаций возвращается к нормальному. |
