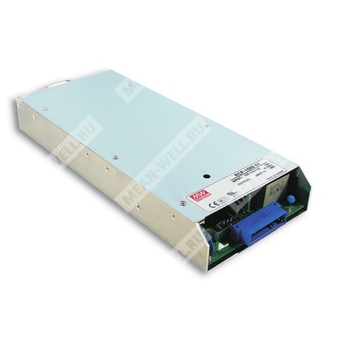

RCP-1000-48C - фронтальный AC/DC источник питания мощностью 1008 Вт с выходом 48 В, горячей заменой и интерфейсом I²C.
Назначение
RCP-1000-48C — одноканальный встраиваемый фронтальный AC/DC источник питания серии RCP-1000 для стоечных и распределённых систем электропитания. Модель предназначена для преобразования сетевого переменного напряжения 90...264 В AC в стабилизированное постоянное напряжение 48 В с поддержкой удалённого управления, дистанционного измерения, программирования выходного напряжения, параллельной работы с активным распределением тока и горячей замены.
Расшифровка партномера
| Фрагмент партномера | Значение |
| RCP | Серия фронтальных стоечных источников питания |
| 1000 | Класс мощности 1000 Вт |
| 48 | Номинальное выходное напряжение 48 В |
| C | Исполнение со встроенным интерфейсом I²C |
Описание
Серия RCP-1000 представляет собой одновыходные фронтально устанавливаемые AC/DC источники питания класса 1 кВт для монтажа в стойку. Устройства работают в диапазоне входного напряжения 90...264 В AC и выпускаются в наиболее востребованных в промышленности вариантах выходного напряжения постоянного тока.
Каждая модель охлаждается встроенным вентилятором постоянного тока с управлением скоростью вращения и рассчитана на работу при температуре окружающей среды до 60°C.
Источник питания обеспечивает высокую гибкость применения благодаря встроенным функциям программирования выходного напряжения, активного распределения тока, удалённого управления, наличию вспомогательного питания и выходов сигнализации. Для моделей исполнения C предусмотрен интерфейс I²C.
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений.
- Встроенный активный корректор коэффициента мощности.
- КПД до 89%.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Программируемое выходное напряжение.
- Встроенный OR-ing диод, поддержка горячей замены.

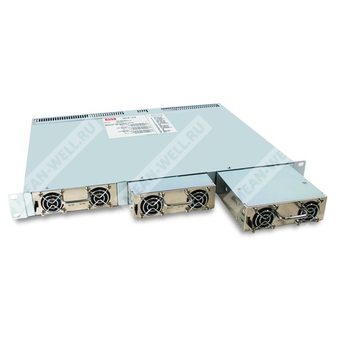

- Активное распределение тока при параллельной работе до 3000 Вт на одной 19-дюймовой полке.
- Встроенный интерфейс I²C.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Опциональное защитное лаковое покрытие.
Области применения
- Промышленная автоматизация.
- Системы распределённой архитектуры питания.
- Беспроводные и телекоммуникационные решения.
- Резервированные системы питания.
- Системы зарядки электротранспорта.
- Системы источников постоянного тока.
Выходные параметры
| Параметр | Значение для RCP-1000-48C |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 21 А |
| Диапазон выходного тока | 0...21 А |
| Номинальная выходная мощность | 1008 Вт |
| Пульсации и шум | 300 мВ пик-пик |
| Диапазон подстройки выходного напряжения встроенным регулятором | 46,3...49,7 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска, время нарастания | 1000 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение для RCP-1000-48C |
| Диапазон входного напряжения | 90...264 В AC; 127...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Типовой КПД | 89% |
| Типовой пусковой ток | 50 А при холодном старте |
| Типовой входной ток | 11 А при 115 В AC; 5,5 А при 230 В AC |
| Ток утечки | <1,1 мА при 230 В AC |
Защиты
| Параметр | Значение для RCP-1000-48C |
| Перегрузка | 105...125% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока по принципу постоянного тока, автоматическое восстановление после устранения причины |
| Защита от перенапряжения | 52,8...64,8 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные возможности
| Параметр | Значение для RCP-1000-48C |
| Дистанционное измерение | Компенсация падения напряжения в проводах нагрузки до 0,5 В |
| Удалённое включение и выключение | Электрическим сигналом или сухим контактом; замкнуто — включено, разомкнуто — выключено |
| Вспомогательное питание | 5 В, 0,3 А |
| Программирование выходного напряжения | Допускается регулировка в диапазоне 90...110% от номинального выходного напряжения |
| Сигнал исправности по входу | Изолированный TTL-сигнал |
| Сигнал исправности по выходу | Изолированный TTL-сигнал |
| Предупреждение о перегреве | Логический высокий уровень |
| Интерфейс управления | I²C |
| Активное распределение тока | Поддерживается |
| Горячая замена | Поддерживается, за счёт встроенного OR-ing диода |
Параметры окружающей среды
| Параметр | Значение для RCP-1000-48C |
| Рабочая температура | от -20 до +60°C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85°C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,02%/°C в диапазоне 0...50°C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение для RCP-1000-48C |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Испытательное напряжение изоляции вход-земля | 2 кВ AC |
| Испытательное напряжение изоляции выход-земля | 0,7 кВ DC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС. Эмиссия
| Параметр | Стандарт | Класс / уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | — |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 | — |
ЭМС. Устойчивость
| Параметр | Стандарт | Уровень испытаний |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно |
| Излучаемое электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; уровень 3, 2 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | Провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 840,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 107,4 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 295 × 127 × 41 мм |
| Масса | 1,93 кг |
| Упаковка | 6 шт., 12,6 кг, 1,04 куб. фута |
Дерейтинг и нагрузочная способность
| Условие по входу | Доступная мощность | Доступный ток |
| 180...264 В AC | 1008 Вт | 21 А |
| 115 В AC | 1008 Вт | 21 А |
| 100 В AC | 1008 Вт | 21 А |
| 90 В AC | 907,2 Вт | 18,9 А |
| Параметр | Характеристика |
| Дерейтинг по температуре | 100% нагрузки до 50°C; линейное снижение от 50°C до 60°C; около 60% нагрузки при 60°C |
Функции управления и подключения
Дистанционное измерение. Функция компенсирует падение напряжения на проводах нагрузки до 0,5 В. Провода измерения должны быть свиты в пару.
Локальное измерение. Если дистанционное измерение не используется, выводы +S и -S должны быть подключены соответственно к +V и -V для обеспечения корректного выходного напряжения.
Удалённое включение и выключение. Между выводами Remote ON-OFF и -S: замкнуто — источник включён, разомкнуто — источник выключен.
Программирование выходного напряжения. Помимо встроенного подстроечного резистора, допускается изменение выходного напряжения в диапазоне 90...110% от номинала внешним резистором. При использовании этой функции выводы +S и +V, а также -S и -V должны быть соединены на разъёме CN501.
Программирование выходного напряжения для модели 48 В
| Требуемое выходное напряжение | Резистор R1 | Резистор R2 |
| 90% | 1,3 МОм | — |
| 92% | 1,7 МОм | — |
| 94% | 2,4 МОм | — |
| 96% | 3,6 МОм | — |
| 98% | 7,6 МОм | — |
| 100% | не подключать | не подключать |
| 102% | — | 345 кОм |
| 104% | — | 140 кОм |
| 106% | — | 70 кОм |
| 108% | — | 36 кОм |
| 110% | — | 15 кОм |
| Минимальная мощность резисторов | 0,1 Вт | 0,1 Вт |
Сигналы индикации и логические состояния
| Функция | Состояние | Описание | Уровень сигнала | Состояние выхода источника |
| AC-OK | Вкл. | Входное напряжение ≥ 82 В ±4 В | 0...0,5 В | Вкл. |
| AC-NG | Выкл. | Входное напряжение ≤ 82 В ±4 В | 4,5...5,5 В | Выкл. |
| DC-OK | Вкл. | Выходное напряжение ≥ 80% ±5% от номинального | 0...0,5 В | Вкл. |
| DC-NG | Выкл. | Выходное напряжение ≤ 80% ±5% от номинального | 4,5...5,5 В | Вкл. |
| T-OK | — | Внутренняя температура в допустимых пределах, TSW1 и TSW2 замкнуты | 0...0,5 В | Вкл. |
| T-ALARM | — | Превышение порога температурной сигнализации, TSW1 или TSW2 разомкнуты | 4,5...5,5 В | Выкл. |
Назначение выводов разъёма CN501
| Номер вывода | Функция | Описание |
| 1, 2, 4 | +V | Положительный выход постоянного напряжения |
| 3, 5, 6 | -V | Отрицательный выход постоянного напряжения |
| 7 | Remote ON-OFF | Индивидуальное удалённое включение и выключение; замкнуто — включено, разомкнуто — выключено |
| 8 | +S | Положительный вход дистанционного измерения |
| 9 | -S | Отрицательный вход дистанционного измерения |
| 10 | AC-OK | Низкий уровень при входном напряжении ≥ 82 В RMS ±4 В; высокий уровень при входном напряжении ≤ 82 В RMS ±4 В |
| 11 | DC-OK | Высокий уровень при Vout ≤ 80% ±5%; низкий уровень при Vout ≥ 80% ±5% |
| 12 | CS | Сигнал распределения тока; при параллельной работе выводы CS соединяются между собой для балансировки тока |
| 13 | V-TRIM | Подключение для программирования выходного напряжения |
| 14 | T-ALARM | Низкий уровень при нормальной внутренней температуре; высокий уровень при превышении температурного порога |
| 15 | +5V-AUX | Вспомогательный выход 4,3...5,3 В, до 0,3 А; имеет встроенные OR-ing диоды и не управляется входом Remote ON-OFF |
| 16 | GND-AUX | Общий провод вспомогательного выхода; изолирован от силовых выводов +V и -V |
| 17 | SDA | Линия данных интерфейса I²C |
| 18 | SCL | Линия тактирования интерфейса I²C |
| 19, 20, 21 | A0, A1, A2 | Адресные линии интерфейса I²C |
| 22 | FG | Защитное заземление |
| 23 | AC/L | Подключение фазного проводника сети |
| 24 | AC/N | Подключение нейтрального проводника сети |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | Case No. 952A |
| Размеры | 295 × 127 × 41 мм |
| Высота | 41 мм, 1U |
| Направление воздушного потока | Согласно конструкции корпуса, принудительное охлаждение встроенными вентиляторами |
| Подстроечный элемент | SVR |
| Разъём | CN501, Postronic PCIB24W9M400A1 |
| Ответная часть | Postronic PCIB24W9F400A1 |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с применением скрученной пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает начальную точность установки, нестабильность по сети и нестабильность по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; для оценки следует использовать кривую дерейтинга.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания по ЭМС выполнялись при установке устройства на металлическую пластину 720 × 360 мм толщиной 1 мм. В составе конечного изделия требуется повторная проверка соответствия требованиям ЭМС.
- При эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 5°C на каждые 1000 м для моделей с вентиляторным охлаждением.
- Для сигналов, отмеченных как неразвязанные, опорным является выходной вывод -V.
