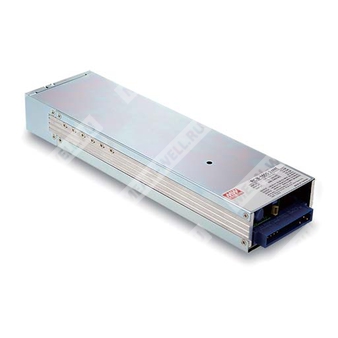

RCP-1600-12
RCP-1600-12 - фронтальный AC/DC выпрямитель для стоечных систем питания с выходом 12 В и поддержкой программирования параметров.
Назначение
RCP-1600-12 — это встраиваемый одноканальный источник питания AC/DC фронтального исполнения серии RCP-1600, предназначенный для установки в стоечные системы электропитания формата 1U. Устройство выполняет преобразование входного переменного или постоянного напряжения в стабилизированное выходное напряжение 12 В постоянного тока с высоким выходным током, поддерживает параллельную работу, горячую замену, дистанционное управление, удаленную компенсацию падения напряжения и цифровой интерфейс PMBus.
Перевод разделов изделия
Особенности
- Универсальный вход по переменному току, полный диапазон входного напряжения.
- Устойчивость к броску входного напряжения 300 VAC в течение 5 секунд.
- Встроенная функция активной коррекции коэффициента мощности.
- Высокий КПД.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Программируемые выходное напряжение и уровень ограничения по постоянному току.
- Встроенный OR-ing MOSFET, поддержка горячей замены.
- Активное распределение тока при параллельной работе.
- Встроенный интерфейс I²C, протокол PMBus.
- Опционально доступен протокол CANBus.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Опциональное защитное конформное покрытие.
Области применения
- Промышленная автоматизация.
- Системы распределенной архитектуры электропитания.
- Беспроводные и телекоммуникационные решения.
- Резервированные системы электропитания.
- Системы зарядки электрического транспорта.
- Системы источников постоянного тока.
Описание
RCP-1600 представляет собой одноканальный фронтально устанавливаемый AC/DC источник питания мощностью 1,6 кВт для стоечного монтажа, выполненный в низкопрофильном формате 1U и обладающий высокой удельной мощностью до 25 Вт/дюйм³. Серия работает от входного напряжения 90…264 VAC и включает исполнения с наиболее востребованными в отрасли выходными напряжениями постоянного тока. Каждая модель оснащена встроенным вентилятором постоянного тока с регулированием скорости и рассчитана на работу при температуре до 70 °C. Серия RCP-1600 обеспечивает широкие возможности системной интеграции за счет встроенных функций, включая протокол связи PMBus или CANBus, программирование выходных параметров, активное распределение тока, дистанционное управление, вспомогательное питание и аварийную сигнализацию. Максимальное количество источников питания, контролируемых ведущим контроллером по шине связи, составляет 15.
Расшифровка партномера
| Фрагмент партномера | Значение |
| RCP | Серия стоечных фронтальных выпрямителей и AC/DC источников питания |
| 1600 | Номинальный класс мощности 1600 Вт |
| 12 | Номинальное выходное напряжение 12 В |
| Отсутствие суффикса протокола | Исполнение с протоколом PMBus, стандартная поставка |
Основные сведения по модели
| Параметр | Значение |
| Серия | RCP-1600 |
| Модель | RCP-1600-12 |
| Тип устройства | Стоечный фронтальный выпрямитель / AC/DC источник питания |
| Исполнение | 1U, фронтальная установка |
| Коммуникационный протокол | PMBus |
| Опциональный протокол | CANBus по запросу |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 125 А |
| Диапазон выходного тока | 0…125 А |
| Номинальная выходная мощность | 1500 Вт |
| Пульсации и шум, максимум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 11,5…15 В |
| Точность по выходному напряжению | ±1,0 % |
| Нестабильность по сети | ±0,5 % |
| Нестабильность по нагрузке | ±0,5 % |
| Время установления, время нарастания | 1500 мс, 60 мс при 230 VAC и полной нагрузке |
| Время удержания, типовое | 16 мс при 230 VAC и 75 % нагрузки; 10 мс при 230 VAC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 VAC; 250…370 VDC |
| Диапазон частоты входной сети | 47…63 Гц |
| Коэффициент мощности, типовой | 0,97 при 230 VAC и полной нагрузке |
| КПД, типовой | 88,5 % |
| Пусковой ток, типовой | 35 А при 230 VAC, холодный старт |
| Ток утечки | менее 1,5 мА при 230 VAC |
| Потребляемый ток, типовой | 14 А при 115 VAC; 8 А при 230 VAC |
Защита
| Параметр | Значение |
| Защита от перегрузки | Срабатывание при 105…115 % от номинального тока |
| Режим защиты от перегрузки | Ограничение тока с последующим отключением выходного напряжения через 5 с; после падения выходного напряжения требуется повторное включение питания для восстановления |
| Защита от перенапряжения | 15,75…18,75 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения; восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функциональные возможности
| Параметр | Значение |
| Программирование выходного напряжения | Допускается регулировка в пределах 60…125 % от номинального напряжения для 12 В модели |
| Программирование уровня постоянного тока | Допускается регулировка в пределах 20…100 % от номинального тока |
| Удаленное включение/выключение | Электрическим сигналом или сухим контактом; короткое замыкание — включено, разомкнуто — выключено |
| Удаленная компенсация падения напряжения | До 0,5 В на проводах нагрузки |
| Вспомогательное питание | 5 В / 0,3 А; 12 В / 0,8 А |
| Сигналы аварийной сигнализации | Изолированные TTL-сигналы T-Alarm, AC-OK, DC-OK |
| Параллельная работа | Активное распределение тока; для одной полки 19 дюймов суммарно до 8000 Вт |
| Горячая замена | Поддерживается встроенным OR-ing MOSFET |
| Интерфейс связи | PMBus Rev. 1.1, скорость шины до 100 кГц |
| Максимальное количество модулей под управлением master-контроллера | 15 |
Параметры программирования выходного напряжения
| Параметр | Значение |
| Вход программирования напряжения | Контакт PV относительно -V(signal) |
| Диапазон внешнего управляющего напряжения | 0…5 В DC |
| Особенность регулирования для 12 В модели | Нелинейный участок в нижней части диапазона |
| Доступный диапазон установки | 60…125 % от номинального выходного напряжения |
| Ограничение по току при изменении напряжения | Номинальный ток изменяется в соответствии с установленным выходным напряжением |
Параметры программирования уровня постоянного тока
| Параметр | Значение |
| Вход программирования тока | Контакт PC относительно -V(signal) |
| Диапазон внешнего управляющего напряжения | 0…5 В DC |
| Диапазон установки уровня ограничения тока | 20…100 % от номинального тока |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20…90 % относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10…95 % относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин на цикл, по 60 мин по осям X, Y, Z |
Снижение допустимой нагрузки
| Условие | Допустимая нагрузка |
| Температура окружающей среды от -30 до +50 °C, горизонтальное положение, только вход 230 VAC | 100 % |
| Температура окружающей среды от +50 до +70 °C | Снижение нагрузки по дерейтинговой кривой до 50 % при 70 °C |
Допустимая нагрузка в зависимости от входного напряжения для модели 12 В
| Входное напряжение | Максимальная мощность | Максимальный ток |
| 180…264 VAC | 1500 Вт | 125 А |
| 115 VAC | 1200 Вт | 100 А |
| 100 VAC | 1050 Вт | 87,5 А |
| 90 VAC | 900 Вт | 75 А |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV EN62368-1, BS EN62368-1, EAC TP TC 004 |
| Электрическая прочность изоляции вход-выход | 3 кВ AC |
| Электрическая прочность изоляции вход-земля | 2 кВ AC |
| Электрическая прочность изоляции выход-земля | 0,5 кВ AC для 12 В модели |
| Сопротивление изоляции | Не менее 100 МОм для вход-выход, вход-земля, выход-земля при 500 VDC, 25 °C, 70 % RH |
ЭМС, эмиссия
| Параметр | Стандарт / класс |
| Кондуктивные помехи | BS EN/EN55032, CISPR32, класс B |
| Излучаемые помехи | BS EN/EN55032, CISPR32, класс A |
| Гармонический ток | BS EN/EN61000-3-2, класс A |
| Фликер | BS EN/EN61000-3-3 |
ЭМС, устойчивость
| Параметр | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ линия-линия, 4 кВ линия-земля |
| Кондуктивные ВЧ помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | Провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов |
Надежность, габариты, масса и упаковка
| Параметр | Значение |
| MTBF | Не менее 483,3 тыс. ч по Telcordia SR-332 (Bellcore); не менее 39,4 тыс. ч по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 300 x 85 x 41 мм |
| Масса | 1,87 кг |
| Упаковка | 6 шт., 12,2 кг, 1,16 куб. фута |
Светодиодная индикация
| Состояние светодиода | Смысл |
| Зеленый | Нормальная работа источника питания |
| Красный | Аварийное состояние: перегрев, перегрузка, отказ вентилятора |
| Красный мигающий | Внутренняя температура достигла 60 °C; устройство продолжает нормальную работу без перехода в защиту от перегрева, одновременно передается сигнал тревоги через интерфейс PMBus |
Назначение выводов разъема
| Контакт | Обозначение | Описание |
| 1, 2, 3, 4, 6 | -V | Отрицательный выходной вывод |
| 5, 7, 8, 9, 10 | +V | Положительный выходной вывод |
| 11 | +12V-AUX | Вспомогательный выход 10,8…13,2 В относительно GND-AUX, ток до 0,8 А |
| 12 | GND-AUX | Общий провод вспомогательного выхода, электрически изолирован от силовых выходов |
| 13 | +5V-AUX | Вспомогательный выход 4,5…5,5 В относительно GND-AUX, ток до 0,3 А |
| 14 | SCL | Для PMBus: линия тактирования последовательного интерфейса; для CANBus: одна из линий данных |
| 15 | SDA | Для PMBus: линия данных последовательного интерфейса; для CANBus: одна из линий данных |
| 16 | T-ALARM | Сигнал температурной тревоги и отказа вентилятора |
| 17 | Remote ON-OFF | Дистанционное включение и выключение; короткое замыкание с +5V-AUX — включено, разрыв — выключено |
| 18 | DC-OK | Сигнал исправности выхода |
| 19 | AC-OK | Сигнал наличия корректного входного питания |
| 20, 21, 22, 23 | A3, A2, A1, A0 | Адресные линии интерфейса PMBus / CANBus |
| 24, 25 | DB, DA | Дифференциальный цифровой сигнал для параллельного управления |
| 26 | PC | Подключение внешнего программирования уровня постоянного тока |
| 27 | PV | Подключение внешнего программирования выходного напряжения |
| 28 | +V(signal) | Положительный сигнальный вывод выходного напряжения для локального контроля |
| 29 | -V(signal) | Отрицательный сигнальный вывод, опорный для ряда функций; напрямую к нагрузке не подключается |
| 30 | +S | Положительный вывод удаленной компенсации |
| 31 | -S | Отрицательный вывод удаленной компенсации |
| 32 | FG | Защитное заземление переменного тока |
| 33 | AC/L | Линия переменного тока |
| 34 | AC/N | Нейтраль переменного тока |
Дополнительные электрические уровни управляющих сигналов
| Сигнал | Уровень | Условие |
| Remote ON-OFF | Короткое замыкание или 4,5…5,5 В | Выход включен |
| Remote ON-OFF | Разомкнуто или -0,5…0,5 В | Выход выключен |
| DC-OK | Высокий, 3,5…5,5 В | Когда Vout ≥ 80 % ± 5 % |
| DC-OK | Низкий, -0,5…0,5 В | Когда Vout < 80 % ± 5 % |
| AC-OK | Высокий, 3,5…5,5 В | Когда входное напряжение ≥ 87 Vrms |
| AC-OK | Низкий, -0,5…0,5 В | Когда входное напряжение ≤ 75 Vrms |
| T-ALARM | Высокий, 3,5…5,5 В | При превышении внутренней температуры порога тревоги или отказе вентилятора |
| T-ALARM | Низкий, -0,5…0,5 В | Нормальная внутренняя температура и штатная работа вентилятора |
Механические данные
| Параметр | Значение |
| Корпус | Case No. 250 |
| Разъем входа/выхода | Positronic PCIM34W13M400A1 |
| Сопрягаемый корпус | Positronic PCIM34W13F400A1 |
| Направление воздушного потока | Указано на механическом чертеже |
| Допуск на размеры | ±0,5 мм |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 VAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- При параллельной работе пульсации выходного напряжения могут быть выше заявленных при малой нагрузке. После превышения нагрузкой уровня 5 % пульсации возвращаются к нормальному уровню.
- Допуск включает погрешность установки, нестабильность по сети и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; необходимо учитывать дерейтинговую характеристику.
- Функции программирования напряжения и тока применимы при работе через PMBus/CANBus. Функции дистанционного контроля применимы как при работе по PMBus/CANBus, так и при использовании входов программирования напряжения и тока.
- Выход отключается, если выходное напряжение остается ниже 80 % от установленного значения в течение 5 секунд; для восстановления требуется повторное включение питания.
- Источник питания рассматривается как компонент, который устанавливается в конечное оборудование. Испытания ЭМС выполнялись при монтаже устройства на металлической пластине 720 x 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Для эксплуатации на высоте свыше 2000 м требуется учитывать температурное снижение характеристик: для моделей без вентилятора 3,5 °C на каждые 1000 м, для моделей с вентилятором 5 °C на каждые 1000 м.
