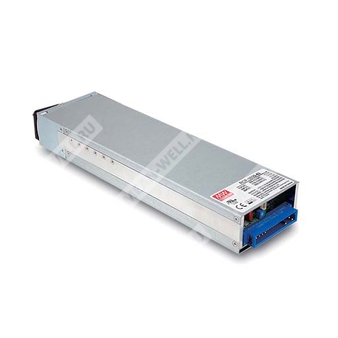

RCP-1600-24

RCP-1600-24

На складе
43 325 ₽ за 1 шт

RCP-1600-24 - стоечный фронтальный AC/DC выпрямитель для преобразования сетевого питания в стабилизированное напряжение 24 В в промышленных и телекоммуникационных системах.

RCP-1600-24 — источник питания серии RCP-1600 компании MEAN WELL, выполненный в формате фронтально обслуживаемого модульного выпрямителя для установки в 19-дюймовые стойки. Устройство предназначено для работы в архитектурах распределенного питания, резервированных системах электропитания, телекоммуникационном оборудовании, промышленной автоматике, зарядных системах и установках с программируемыми параметрами выходного напряжения и тока.

Расшифровка партномера

Фрагмент партномераЗначение
RCPСерия стоечных фронтальных выпрямителей для системного питания
1600Класс мощности 1600 Вт
24Номинальное выходное напряжение 24 В
Суффикс протокола связи отсутствуетИсполнение с интерфейсом PMBus

Назначение и описание

RCP-1600 представляет собой одновыходной AC/DC источник питания мощностью 1,6 кВт в низкопрофильном исполнении 1U. Модуль рассчитан на питание от универсальной сети переменного тока 90...264 В и формирует выход 24 В постоянного тока. Конструкция ориентирована на высокую удельную мощность, горячую замену, параллельную работу, удаленное управление и интеграцию в системы с цифровым мониторингом и управлением по PMBus.

Особенности

  • Универсальный вход переменного тока, полный диапазон.
  • Выдержка импульсного повышения входного напряжения до 300 В AC в течение 5 секунд.
  • Встроенный активный корректор коэффициента мощности.
  • Высокий КПД до 91% для исполнения 24 В.
  • Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
  • Программируемые уровни выходного напряжения и тока.
  • Встроенный OR-ing MOSFET, поддержка горячей замены.
  • Активное распределение тока при параллельной работе.
  • Встроенный интерфейс I²C с поддержкой PMBus.
  • Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
  • Опциональное защитное покрытие.

Области применения

  • Промышленная автоматизация.
  • Системы распределенной архитектуры питания.
  • Решения для беспроводной связи и телекоммуникаций.
  • Резервированные системы электропитания.
  • Системы зарядки электротранспорта.
  • Системы источников постоянного тока.

Выходные параметры

ПараметрЗначение
Номинальное выходное напряжение24 В
Номинальный выходной ток67 А
Диапазон выходного тока0...67 А
Номинальная выходная мощность1608 Вт
Пульсации и шум200 мВ пик-пик
Диапазон подстройки выходного напряжения23,5...30 В
Точность установки выходного напряжения±1,0%
Линейная стабилизация±0,5%
Стабилизация по нагрузке±0,5%
Время запуска, время нарастания1500 мс, 60 мс при 230 В AC и полной нагрузке
Время удержания16 мс при 230 В AC и нагрузке 75%

Входные параметры

ПараметрЗначение
Диапазон входного напряжения90...264 В AC; 250...370 В DC
Диапазон частоты входной сети47...63 Гц
Коэффициент мощности0,97 при 230 В AC и полной нагрузке
КПД типовой91%
Пусковой ток35 А при 230 В AC, холодный старт
Ток утечкименее 1,5 мА при 230 В AC
Потребляемый ток по входу15 А при 115 В AC; 8,5 А при 230 В AC

Защиты

ПараметрЗначение
Перегрузка105...115% от номинального тока
Режим защиты по перегрузкеОграничение тока, отключение выходного напряжения через 5 с; после снижения выходного напряжения требуется повторное включение питания для восстановления
Защита от перенапряжения31,5...37,5 В
Режим защиты от перенапряженияОтключение выходного напряжения, восстановление после повторного включения питания
Защита от перегреваОтключение выходного напряжения, автоматическое восстановление после снижения температуры

Функции управления и сигнализации

ПараметрЗначение
Программирование выходного напряженияДопускается регулировка в диапазоне 40...125% от номинального значения
Программирование уровня ограничения токаДопускается регулировка в диапазоне 20...100% от номинального тока
Дистанционное включение и выключениеУправление электрическим сигналом или сухим контактом; замкнуто — включено, разомкнуто — выключено
Удаленная компенсация падения напряженияДо 0,5 В на проводах нагрузки
Вспомогательное питание5 В, 0,3 А; 12 В, 0,8 А
Сигналы аварииИзолированные TTL-сигналы T-Alarm, AC-OK и DC-OK
Цифровой интерфейсPMBus Rev. 1.1, максимальная скорость шины 100 кГц

Параметры окружающей среды

ПараметрЗначение
Рабочая температураот -30 до +70 °C
Рабочая влажность20...90% относительной влажности, без конденсации
Температура храненияот -40 до +85 °C
Влажность хранения10...95% относительной влажности, без конденсации
Температурный коэффициент±0,03%/°C в диапазоне 0...50 °C
Вибрация10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z

Параметры безопасности и ЭМС

ПараметрЗначение
Стандарты безопасностиUL62368-1, CAN/CSA C22.2 No. 62368-1, TUV EN62368-1, BS EN62368-1, IEC62368-1, EAC TP TC 004
Испытательное напряжение изоляцииВход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC
Сопротивление изоляцииВход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH

Электромагнитная эмиссия

ИспытаниеНормаКласс/уровень
Кондуктивные помехиBS EN/EN55032Класс B
Излучаемые помехиBS EN/EN55032Класс A
Гармонические составляющие токаBS EN/EN61000-3-2Класс A
Колебания напряжения и фликерBS EN/EN61000-3-3Соответствует

Помехоустойчивость

ИспытаниеНормаУровень
Электростатический разрядBS EN/EN61000-4-2Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт
Радиочастотное электромагнитное полеBS EN/EN61000-4-3Уровень 3
Быстрые переходные процессыBS EN/EN61000-4-4Уровень 3
Импульсные перенапряженияBS EN/EN61000-4-5Уровень 4, 2 кВ линия-линия, 4 кВ линия-земля
Кондуктивные ВЧ-помехиBS EN/EN61000-4-6Уровень 3
Магнитное поле промышленной частотыBS EN/EN61000-4-8Уровень 4
Провалы и прерывания напряженияBS EN/EN61000-4-11Провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов

Надежность, габариты и упаковка

ПараметрЗначение
MTBF483,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 39,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C
Габаритные размеры300 × 85 × 41 мм
Масса1,87 кг
Упаковка6 шт., 12,2 кг, 1,16 куб. фута

Снижение мощности

По температуре окружающей среды: при входе 230 В AC допускается работа на полной нагрузке до +50 °C, далее требуется снижение мощности; при +70 °C допустимая нагрузка снижается до 50%.

По входному напряжению: в диапазоне 180...264 В AC доступна полная мощность 1608 Вт. При снижении входного напряжения допустимая мощность уменьшается.

Допустимая нагрузка в зависимости от входного напряжения для RCP-1600-24

Входное напряжениеМаксимальная мощностьМаксимальный ток
180...264 В AC1608 Вт67 А
115 В AC1286,4 Вт53,6 А
100 В AC1125,6 Вт46,9 А
90 В AC964,8 Вт40,2 А

Механические данные и соединитель

Корпус имеет размеры 300 × 85 × 41 мм и соответствует формату 1U. Направление воздушного потока организовано через корпус с принудительным охлаждением. Для подключения используется разъем CN1 типа Positronic PCIM34W13M400A1. Ответная часть — Positronic PCIM34W13F400A1.

Назначение выводов CN1

Номер выводаОбозначениеОписание
1, 2, 3, 4, 6-VОтрицательный выходной вывод
5, 7, 8, 9, 10+VПоложительный выходной вывод
11+12V-AUXВспомогательный выход 10,8...13,2 В относительно GND-AUX, до 0,8 А
12GND-AUXОбщий провод вспомогательных выходов и изолированных сигналов
13+5V-AUXВспомогательный выход 4,5...5,5 В относительно GND-AUX, до 0,3 А
14SCLЛиния тактового сигнала PMBus
15SDAЛиния данных PMBus
16T-ALARMСигнал температурной аварии и отказа вентилятора
17Remote ON-OFFДистанционное включение/выключение; замыкание с +5V-AUX — включение, размыкание — выключение
18DC-OKСигнал состояния выходного напряжения
19AC-OKСигнал наличия допустимого входного напряжения
20, 21, 22, 23A3, A2, A1, A0Адресные линии интерфейса PMBus
24, 25DB, DAДифференциальный цифровой сигнал для параллельного управления
26PCВход программирования уровня ограничения выходного тока
27PVВход программирования выходного напряжения
28+V(signal)Сигнальный вывод положительного напряжения выхода для локального контроля
29-V(signal)Сигнальный вывод отрицательного напряжения выхода, опорный для функциональных цепей
30+SПоложительный вывод удаленного измерения
31-SОтрицательный вывод удаленного измерения
32FGЗащитное заземление
33AC/LФаза входной сети
34AC/NНейтраль входной сети

Логические уровни и служебные сигналы

СигналНизкий уровеньВысокий уровеньПримечание
Remote ON-OFFРазомкнуто, -0,5...0,5 ВЗамкнуто, 4,5...5,5 ВМаксимальное входное напряжение 5,5 В
T-ALARM-0,5...0,5 В — температура в норме, вентилятор исправен3,5...5,5 В — превышение порога температурной тревоги или отказ вентилятораМаксимальный выходной ток источника сигнала 10 мА
DC-OK-0,5...0,5 В — при Vout ≤ 80% ±5%3,5...5,5 В — при Vout ≥ 80% ±5%Максимальный выходной ток источника сигнала 10 мА
AC-OK-0,5...0,5 В — при Vin ≤ 75 В RMS3,5...5,5 В — при Vin ≥ 87 В RMSМаксимальный выходной ток источника сигнала 10 мА

Программирование выходного напряжения и тока

Программирование напряжения PV: внешним постоянным напряжением можно изменять выходное напряжение в пределах 40...125% от номинала. Для модели 24 В регулировка осуществляется по типовой характеристике: в области 1...4,7 В внешнего управляющего сигнала зависимость близка к линейной. При использовании удаленного измерения необходимо корректно подключать линии +S и -S. При локальном измерении выводы +S и -S должны быть соединены соответственно с +V(signal) и -V(signal).

Программирование тока PC: внешним постоянным напряжением задается уровень ограничения постоянного тока в пределах 20...100% от номинального. Типовая рабочая область управляющего напряжения — 1...4,7 В, с нелинейными участками на границах диапазона.

Компенсация падения напряжения: функция удаленного измерения позволяет компенсировать падение напряжения на проводах нагрузки до 0,5 В. Измерительные линии рекомендуется прокладывать витой парой для снижения наводок.

Светодиодная индикация

Состояние индикатораЗначение
ЗеленыйИсточник питания функционирует нормально
КрасныйАварийное состояние: перегрев, перегрузка, отказ вентилятора
Красный мигающийВнутренняя температура достигла 60 °C; устройство продолжает нормальную работу без перехода в защиту по перегреву, при этом выдается сигнал тревоги через PMBus

Примечания

  • Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
  • Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
  • При параллельной работе пульсации выходного напряжения могут быть выше специфицированного уровня при малой нагрузке; после превышения нагрузкой 5% уровень возвращается к нормальному.
  • Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
  • При низком входном напряжении требуется снижение допустимой мощности; необходимо учитывать кривую дерейтинга.
  • Функции программирования напряжения и тока применимы при работе через PMBus или при использовании входов PV/PC. Для ряда функций требуется обращение к функциональному описанию.
  • Выход отключается, если выходное напряжение находится ниже 80% от установленного значения в течение 5 секунд; для восстановления требуется повторное включение питания.
  • Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания по ЭМС выполнялись при монтаже на металлическую пластину 720 × 360 мм толщиной 1 мм. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС.
  • При эксплуатации на высоте свыше 2000 м требуется температурный дерейтинг: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
