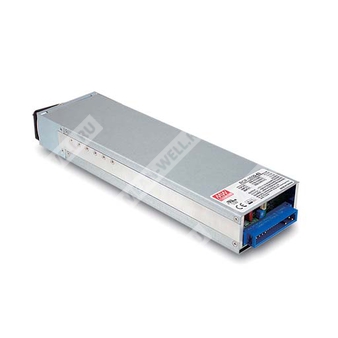

RCP-1600-48 - стоечный фронтальный AC/DC выпрямитель мощностью 1608 Вт с выходом 48 В для распределенных, резервированных и телекоммуникационных систем питания.
Назначение
RCP-1600-48 — это встраиваемый фронтально обслуживаемый источник питания форм-фактора 1U, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 48 В. Изделие ориентировано на применение в системах промышленной автоматизации, распределенной архитектуры электропитания, телекоммуникационном оборудовании, резервированных энергетических системах, зарядных системах электротранспорта и источниках постоянного тока.
Расшифровка партномера
| Часть партномера | Значение |
| RCP | Серия стоечных фронтальных выпрямителей |
| 1600 | Класс выходной мощности 1600 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Серия и общие сведения
Серия RCP-1600 представляет собой одноканальные AC/DC источники питания для монтажа в стойку с профилем 1U и высокой удельной мощностью до 25 Вт/дюйм³. Устройства работают в диапазоне входного напряжения 90…264 В переменного тока и выпускаются в исполнениях с наиболее востребованными выходными напряжениями постоянного тока. Охлаждение выполняется встроенным вентилятором постоянного тока с управлением скоростью вращения, что обеспечивает работу при температуре окружающей среды до 70°C.
Модуль поддерживает развитую функциональность: интерфейс PMBus, программирование выходного напряжения, программирование уровня ограничения тока, активное распределение тока между параллельно работающими модулями, дистанционное включение и отключение, вспомогательные выходы питания и сигналы аварийной индикации. Максимальное количество источников, контролируемых ведущим контроллером по интерфейсу связи, составляет 15.
Особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения
- Устойчивость ко входному перенапряжению 300 В переменного тока в течение 5 секунд
- Встроенный активный корректор коэффициента мощности
- Типовой КПД до 93%
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
- Программируемые выходное напряжение и уровень постоянного тока
- Встроенный OR-ing MOSFET, поддержка горячей замены
- Активное распределение тока до 8000 Вт для одной 19-дюймовой полки
- Встроенный интерфейс I²C, протокол PMBus
- Опционально доступен протокол CANBus
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Опциональное защитное конформное покрытие
Области применения
- Промышленная автоматизация
- Системы распределенной архитектуры питания
- Решения беспроводной и телекоммуникационной связи
- Резервированные системы электропитания
- Системы зарядки электротранспорта
- Системы источников постоянного тока
Параметры выхода
| Параметр | Значение для RCP-1600-48 |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 33,5 А |
| Диапазон выходного тока | 0…33,5 А |
| Номинальная выходная мощность | 1608 Вт |
| Пульсации и шум | 300 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 47,5…58,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска, время нарастания | 1500 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания | 10 мс при 230 В AC и полной нагрузке |
Параметры входа
| Параметр | Значение для RCP-1600-48 |
| Диапазон входного напряжения переменного тока | 90…264 В AC |
| Диапазон входного напряжения постоянного тока | 250…370 В DC |
| Диапазон частоты входной сети | 47…63 Гц |
| Коэффициент мощности, типовой | 0,97 при 230 В AC и полной нагрузке |
| КПД, типовой | 93% |
| Пусковой ток, типовой | 35 А при 230 В AC, холодный старт |
| Ток утечки | <1,5 мА при 230 В AC |
| Потребляемый ток, типовой | 15 А при 115 В AC; 8,5 А при 230 В AC |
Защиты
| Вид защиты | Характеристика |
| Перегрузка | 105…115% от номинального тока |
| Режим защиты от перегрузки | Ограничение тока постоянным уровнем, отключение выходного напряжения через 5 секунд; после снижения выходного напряжения требуется повторное включение питания для восстановления |
| Защита от перенапряжения | 63…75 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные возможности
| Функция | Характеристика |
| Программирование выходного напряжения | Допускается регулировка в пределах 40…125% от номинального выходного напряжения |
| Программирование уровня постоянного тока | Допускается регулировка в пределах 20…100% от номинального тока |
| Дистанционное включение и отключение | Электрическим сигналом или сухим контактом; включение — замыкание, отключение — размыкание |
| Дистанционная компенсация падения напряжения | До 0,5 В на проводах нагрузки |
| Сигналы аварийной сигнализации | Изолированные TTL-выходы T-Alarm, AC-OK и DC-OK |
| Вспомогательное питание | 5 В при 0,3 А; 12 В при 0,8 А |
| Интерфейс связи | PMBus Rev. 1.1, максимальная скорость шины 100 кГц |
| Параллельная работа | Активное распределение тока, до 8000 Вт в одной 19-дюймовой полке |
| Горячая замена | Поддерживается встроенным OR-ing MOSFET |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -30 до +70°C |
| Рабочая влажность | 20…90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85°C |
| Влажность при хранении | 10…95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50°C |
| Вибростойкость | 10…500 Гц, 2G, 10 мин на цикл, по 60 мин по осям X, Y, Z |
Снижение допустимой мощности
| Условие | Допустимая нагрузка для RCP-1600-48 |
| 180…264 В AC | 1608 Вт, 33,5 А |
| 115 В AC | 1286,4 Вт, 26,8 А |
| 100 В AC | 1125,6 Вт, 23,45 А |
| 90 В AC | 964,8 Вт, 20,1 А |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV EN62368-1, BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС, эмиссия
| Параметр | Стандарт / класс |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
ЭМС, устойчивость
| Испытание | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный разряд |
| Радиочастотное излучаемое поле | BS EN/EN61000-4-3 | уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | уровень 4, 2 кВ линия-линия, 4 кВ линия-земля |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6 | уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | уровень 4 |
| Провалы напряжения и прерывания | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Надежность, габариты, масса и упаковка
| Параметр | Значение |
| MTBF | не менее 483,3 тыс. ч по Telcordia SR-332 (Bellcore); не менее 39,4 тыс. ч по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 300 x 85 x 41 мм |
| Масса | 1,87 кг |
| Упаковка | 6 шт., 12,2 кг, 1,16 куб. фута |
Механическое исполнение и подключение
Корпус выполнен в формате 1U. Направление воздушного потока организовано через встроенную систему принудительного охлаждения. Для электрического подключения применяется разъем Positronic PCIM34W13M400A1, ответная часть — Positronic PCIM34W13F400A1.
Назначение выводов
| Номера выводов | Обозначение | Назначение |
| 1, 2, 3, 4, 6 | -V | Отрицательный выходной вывод |
| 5, 7, 8, 9, 10 | +V | Положительный выходной вывод |
| 11 | +12V-AUX | Вспомогательный выход 10,8…13,2 В относительно GND-AUX, ток до 0,8 А |
| 12 | GND-AUX | Общий провод вспомогательных выходов и изолированных сигналов |
| 13 | +5V-AUX | Вспомогательный выход 4,5…5,5 В относительно GND-AUX, ток до 0,3 А |
| 14 | SCL | Для версии PMBus — линия тактирования последовательного интерфейса |
| 15 | SDA | Для версии PMBus — линия данных последовательного интерфейса |
| 16 | T-ALARM | Сигнал температурной аварии и отказа вентилятора |
| 17 | Remote ON-OFF | Дистанционное включение и отключение |
| 18 | DC-OK | Сигнал исправности выходного напряжения |
| 19 | AC-OK | Сигнал исправности входного питания |
| 20, 21, 22, 23 | A3, A2, A1, A0 | Адресные линии интерфейса PMBus или CANBus |
| 24, 25 | DB, DA | Дифференциальный цифровой сигнал для параллельного управления |
| 26 | PC | Подключение для программирования уровня постоянного тока |
| 27 | PV | Подключение для программирования выходного напряжения |
| 28 | +V (Signal) | Сигнальный положительный выход для локальной обратной связи |
| 29 | -V (Signal) | Сигнальный отрицательный вывод для локальной обратной связи и опорный потенциал функций |
| 30 | +S | Положительный вывод дистанционной обратной связи |
| 31 | -S | Отрицательный вывод дистанционной обратной связи |
| 32 | FG | Защитное заземление |
| 33 | AC/L | Вход линии переменного тока |
| 34 | AC/N | Вход нейтрали переменного тока |
Логические уровни и сигналы управления
| Сигнал | Условие низкого уровня | Условие высокого уровня | Примечание |
| Remote ON-OFF | разомкнуто, -0,5…0,5 В — выключено | замкнуто, 4,5…5,5 В — включено | Максимальное входное напряжение 5,5 В |
| T-ALARM | -0,5…0,5 В — температура в норме, вентилятор исправен | 3,5…5,5 В — превышен порог температурной сигнализации или отказ вентилятора | Максимальный выходной ток источника сигнала 10 мА |
| DC-OK | -0,5…0,5 В — при Vout ≤ 80% ±5% | 3,5…5,5 В — при Vout ≥ 80% ±5% | Максимальный выходной ток источника сигнала 10 мА |
| AC-OK | -0,5…0,5 В — при входном напряжении ≤ 75 В rms | 3,5…5,5 В — при входном напряжении ≥ 87 В rms | Максимальный выходной ток источника сигнала 10 мА |
Индикация состояния
| Светодиод | Состояние |
| Зеленый | Источник питания функционирует нормально |
| Красный | Постоянное свечение при аварийных состояниях: перегрев, перегрузка, отказ вентилятора |
| Красный мигающий | Внутренняя температура достигла 60°C; устройство продолжает нормальную работу без перехода в защиту по перегреву, одновременно передается сигнал тревоги через PMBus |
Функции программирования и дистанционного контроля
Компенсация падения напряжения на проводах нагрузки. Дистанционная обратная связь позволяет компенсировать падение напряжения на соединительных проводах до 0,5 В. Линии +S и -S должны подключаться непосредственно к положительной и отрицательной клеммам нагрузки соответственно. Для минимизации наводок линии обратной связи рекомендуется прокладывать витой парой.
Локальная обратная связь. Если дистанционная обратная связь не используется, выводы +S и -S должны быть соединены соответственно с +V(signal) и -V(signal), иначе корректное выходное напряжение не обеспечивается.
Программирование выходного напряжения. Помимо встроенного подстроечного элемента, выходное напряжение может регулироваться внешним напряжением. Для исполнений, отличных от 12 В, регулировка составляет 40…125% номинального значения при подаче внешнего управляющего напряжения на вывод PV относительно -V(signal). При этом номинально допустимый ток изменяется в соответствии с установленным выходным напряжением.
Программирование уровня постоянного тока. Уровень ограничения по току может регулироваться в пределах 20…100% номинального тока подачей внешнего напряжения на вывод PC относительно -V(signal).
Дистанционное включение и отключение. Источник питания может включаться и отключаться индивидуально или совместно с другими модулями функцией Remote ON-OFF. Между выводами Remote ON-OFF и +5V-AUX: замыкание — питание включено, размыкание — питание выключено.
Интерфейс PMBus. Поддерживается PMBus Rev. 1.1 со скоростью до 100 кГц для чтения данных, мониторинга состояния и подстройки выходных параметров.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- При параллельной работе пульсации выходного напряжения могут быть выше специфицированных при малой нагрузке; после увеличения нагрузки более 5% уровень пульсаций возвращается к нормальному.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- При низком входном напряжении может требоваться снижение допустимой мощности; необходимо учитывать кривую дерейтинга.
- Функции программирования напряжения и тока доступны при использовании PMBus или CANBus. Функция дистанционного включения и отключения может использоваться как при работе по PMBus/CANBus, так и совместно с программированием напряжения и тока.
- Выход отключается, если выходное напряжение ниже 80% установленного значения в течение 5 секунд; для восстановления требуется повторная подача питания.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполнены при монтаже на металлическую пластину размером 720 x 360 мм толщиной 1 мм. В составе конечного оборудования необходимо повторно подтвердить соответствие требованиям ЭМС.
- Для эксплуатации на высоте свыше 2000 м необходимо учитывать снижение допустимой температуры окружающей среды: для моделей без вентилятора 3,5°C на каждые 1000 м, для моделей с вентилятором 5°C на каждые 1000 м.
