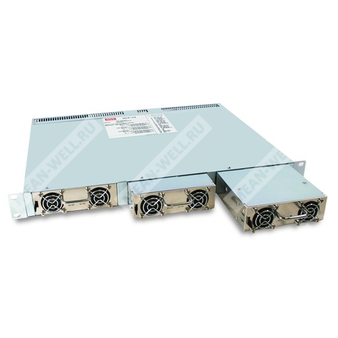

RCP-1UI - 1U стоечная полка распределенной системы питания для размещения до трех силовых модулей RCP-1000 с возможностью горячей замены.
Назначение
RCP-1UI представляет собой 19-дюймовую стоечную полку высотой 1U, предназначенную для построения распределенной системы электропитания на базе выпрямительных модулей серии RCP-1000. Полка вмещает до трех модулей мощностью 1000 Вт каждый и используется как фронтальная часть системы питания с активным выравниванием токов между установленными модулями. Исполнение RCP-1UI оснащено сетевыми входами IEC320-C14.
Расшифровка партномера
| Часть партномера | Значение |
| RCP | Серия распределенных систем питания |
| 1U | Профиль системы высотой 1U |
| I | Вход переменного тока через разъем IEC320-C14 |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном входных напряжений.
- 19-дюймовая стоечная полка высотой 1U для установки трех модулей по 1000 Вт.
- Поддержка суммарной мощности системы до 3000 Вт при активном выравнивании токов.
- Программирование выходного напряжения.
- Поддержка горячей замены модулей.
- Наличие дистанционного включения и отключения.
- Наличие вспомогательного питания 5 В.
- Поддержка удаленного измерения напряжения на нагрузке.
- Поддержка интерфейса I²C в исполнениях системы с соответствующей опцией.
Области применения
- Промышленная автоматизация.
- Системы распределенной архитектуры электропитания.
- Беспроводные и телекоммуникационные решения.
- Резервированные системы электропитания.
- Системы зарядки электротранспорта.
- Системы источников постоянного тока.
Описание
Система RCP-1U представляет собой решение для распределения мощности в низкопрофильной 1U стоечной конфигурации. Построение системы начинается с одного выпрямительного модуля мощностью 1000 Вт серии RCP-1000, устанавливаемого во фронтальную стоечную полку. За счет функции активного распределения тока одна полка RCP-1U обеспечивает суммарную выходную мощность до 3000 Вт. Гибкость применения достигается встроенными функциями, включая программирование выходного напряжения, дистанционное включение и отключение, а также вспомогательное питание.
Совместимость в составе системы
| Позиция | Значение |
| Стоечная полка | RCP-1UI |
| Поддерживаемые силовые модули | RCP-1000-12, RCP-1000-24, RCP-1000-48 |
| Количество устанавливаемых модулей | До 3 |
| Тип сетевого ввода | IEC320-C14 |
| Конфигурация системы | Параллельное соединение выходов всех модулей в полке |
Параметры системы при использовании полки RCP-1UI
Выходные параметры
| Параметр | Система 12 В | Система 24 В | Система 48 В |
| Применяемый выпрямительный модуль | RCP-1000-12 | RCP-1000-24 | RCP-1000-48 |
| Номинальное выходное напряжение | 12 В | 24 В | 48 В |
| Максимальный выходной ток | 180 А | 120 А | 63 А |
| Максимальная выходная мощность | 2160 Вт | 2880 Вт | 3024 Вт |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока; 127...370 В постоянного тока |
| Диапазон входной частоты | 47...63 Гц |
| Ток утечки | Менее 3,5 мА при 230 В переменного тока |
Типовой входной ток на один модуль
| Исполнение системы | При 115 В переменного тока | При 230 В переменного тока |
| 12 В | 8,5 А | 4,5 А |
| 24 В | 10,5 А | 5,5 А |
| 48 В | 11 А | 5,5 А |
Функциональные параметры
| Параметр | Значение |
| Дистанционное включение и отключение | По электрическому сигналу или сухому контакту; короткое замыкание — включено, разомкнуто — выключено |
| Удаленное измерение | Компенсация падения напряжения в проводах нагрузки до 0,5 В |
| Программирование выходного напряжения | Регулировка в диапазоне 90...110% от номинального значения |
| Сигнал исправности по переменному входу | Изолированный TTL-сигнал |
| Сигнал исправности по постоянному выходу | Изолированный TTL-сигнал |
| Предупреждение о перегреве | Логический высокий уровень; изолированный сигнал |
| Вспомогательное питание | 5 В, 0,3 А |
Параметры условий эксплуатации
| Параметр | Значение |
| Рабочая температура | От -20 до +60 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | От -40 до +85 °C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,02%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z |
Параметры электрической изоляции и безопасности
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV EN62368-1, BS EN62368-1, EAC TP TC 004 |
| Испытательное напряжение между входом и выходом | 3 кВ переменного тока |
| Испытательное напряжение между входом и корпусом | 2 кВ переменного тока |
| Испытательное напряжение между выходом и корпусом | 0,7 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм при 500 В постоянного тока, 25 °C, 70% относительной влажности |
Электромагнитная совместимость
Эмиссия помех
| Параметр | Стандарт | Класс/уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонический состав тока | BS EN/EN61000-3-2 | Соответствует |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 | Соответствует |
Устойчивость к помехам
| Параметр | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный разряд |
| Радиочастотное излучаемое поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; уровень 3, 2 кВ линия-линия |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | Провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
Конструктивные данные
| Параметр | Значение |
| Габариты стойки | 350,8 × 483,6 × 44 мм |
| Высота | 1U |
| Масса | 13,2 кг |
| Упаковка | 1 шт.; 13,2 кг; 2,67 куб. фута |
| Тип корпуса | Case No. 959A |
| Допуск на размеры | ±0,5 мм |
| Воздушный поток | Принудительное охлаждение, направление показано на чертеже |
Монтажные данные
| Параметр | Значение |
| Рекомендуемый размер крепежа | M5 |
| Максимальная глубина ввинчивания | 6 мм |
| Рекомендуемый момент затяжки | 10 кгс·см |
Разъемы и интерфейсы
Полка RCP-1UI оснащена 25-контактным угловым разъемом D-Sub, гнездового типа, обозначение CN500. Через этот разъем реализуются сигналы управления, контроля, удаленного измерения, программирования выходного напряжения, а также вспомогательное питание и интерфейс I²C.
Назначение выводов CN500
| Номер вывода | Функция | Описание |
| 1, 8, 15 | Дистанционное включение и отключение | Каждый модуль может отдельно включаться и выключаться электрическим сигналом или сухим контактом между соответствующим входом и выводом -S, контакт 21. Короткое замыкание — включено, разомкнуто — выключено. |
| 2, 9, 16 | Сигнал наличия переменного входа | Низкий уровень при входном напряжении не менее 82 В действующего значения ±4 В. Высокий уровень при входном напряжении не более 82 В действующего значения ±4 В. |
| 3, 10, 17 | Сигнал исправности постоянного выхода | Высокий уровень, когда выходное напряжение не более 80% ±5%. Низкий уровень, когда выходное напряжение не менее 80% ±5%. |
| 4, 11, 18 | Программирование напряжения | Подключение для программирования выходного напряжения. |
| 5, 12, 19 | Сигнал аварии по температуре | Высокий уровень при допустимой внутренней температуре. Низкий уровень за 10 °C до порога теплового отключения. |
| 6 | +5V-AUX | Вспомогательный выход 4,3...5,3 В относительно GND-AUX, вывод 7. Максимальный ток нагрузки 0,3 А. Выход содержит встроенные ORing-диоды и не управляется сигналом дистанционного включения и отключения. |
| 7 | GND-AUX | Общий провод вспомогательного выхода. Обратный провод сигнала изолирован от выходных клемм +V и -V. |
| 14 | CS | Сигнал распределения тока. При параллельном соединении блоков выводы CS должны быть объединены для балансировки токов. |
| 20 | +S | Положительный вывод удаленного измерения. |
| 21 | -S | Отрицательный вывод удаленного измерения. |
| 22 | +V | Положительный выход постоянного напряжения. |
| 23 | SCL | Линия тактирования последовательного интерфейса I²C. |
| 24 | SDA | Линия данных последовательного интерфейса I²C. |
| 25 | -V | Отрицательный выход постоянного напряжения. |
Функции управления и настройки
Дистанционное включение и отключение
Система позволяет включать и отключать источники питания совместно или раздельно с использованием функции дистанционного управления. Управление выполняется замыканием или размыканием цепи между входом Remote ON-OFF соответствующего канала и выводом -S. При разомкнутом контакте выход выключен, при замкнутом — включен.
Удаленное измерение и компенсация падения напряжения
Функция удаленного измерения компенсирует падение напряжения на проводах нагрузки до 0,5 В. При использовании удаленного измерения линии +S и -S должны подключаться непосредственно к нагрузке, при этом измерительные линии следует прокладывать в виде витой пары.
Если удаленное измерение не используется, выводы +S и -S на разъеме CN500 должны быть локально соединены соответственно с +V и -V для обеспечения корректного уровня выходного напряжения.
Программирование выходного напряжения
Выходное напряжение допускает подстройку в диапазоне 90...110% от номинального значения. Для этого используются входы V-TRIM соответствующих каналов. Линии удаленного измерения +S и -S также должны быть подключены на CN500.
Номиналы резисторов для программирования напряжения
Для системы 12 В
| Выходное напряжение, % | R1 | R2 |
| 90 | 180 кОм | Не подключен |
| 92 | 240 кОм | 300 кОм |
| 94 | 350 кОм | 120 кОм |
| 96 | 560 кОм | 62 кОм |
| 98 | 1,2 МОм | 31 кОм |
| 100 | Не подключен | Не подключен |
| 102 | Не подключен | 300 кОм |
| 104 | Не подключен | 120 кОм |
| 106 | Не подключен | 62 кОм |
| 108 | Не подключен | 31 кОм |
| 110 | Не подключен | 13 кОм |
Для системы 24 В
| Выходное напряжение, % | R1 | R2 |
| 90 | 560 кОм | Не подключен |
| 92 | 750 кОм | 330 кОм |
| 94 | 1 МОм | 130 кОм |
| 96 | 1,6 МОм | 62 кОм |
| 98 | 3,3 МОм | 30 кОм |
| 100 | Не подключен | Не подключен |
| 102 | Не подключен | 330 кОм |
| 104 | Не подключен | 130 кОм |
| 106 | Не подключен | 62 кОм |
| 108 | Не подключен | 30 кОм |
| 110 | Не подключен | 10 кОм |
Для системы 48 В
| Выходное напряжение, % | R1 | R2 |
| 90 | 1,3 МОм | Не подключен |
| 92 | 1,7 МОм | 345 кОм |
| 94 | 2,4 МОм | 140 кОм |
| 96 | 3,6 МОм | 70 кОм |
| 98 | 7,6 МОм | 36 кОм |
| 100 | Не подключен | Не подключен |
| 102 | Не подключен | 345 кОм |
| 104 | Не подключен | 140 кОм |
| 106 | Не подключен | 70 кОм |
| 108 | Не подключен | 36 кОм |
| 110 | Не подключен | 15 кОм |
Интерфейс I²C
Для исполнений системы с поддержкой I²C последовательный интерфейс реализован через линии SCL и SDA разъема CN500. Для детальной реализации обмена требуется отдельное руководство по установке.
Примечания
- Если не указано иное, все параметры приведены для входного напряжения 230 В переменного тока, номинальной нагрузки и температуры окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ параллельными конденсаторами. При параллельной работе более одной стойки пульсации выходного напряжения при малой нагрузке могут превышать нормированное значение. При нагрузке свыше 10% уровень пульсаций возвращается к нормальному.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- При пониженном входном напряжении может требоваться снижение выходной мощности. Следует учитывать кривую дерейтинга.
- Выходы всех модулей RCP-1000 внутри стойки соединены параллельно.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания на электромагнитную совместимость выполнялись при установке блока на металлическую пластину 720 × 360 мм толщиной 1 мм. Для конечного оборудования требуется дополнительное подтверждение соответствия нормам электромагнитной совместимости.
- Для высот эксплуатации более 2000 м требуется температурный дерейтинг: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
Сведения по MTBF
| Параметр | Значение |
| MTBF | Не указано |
